平面度測定・検査の結果を取得

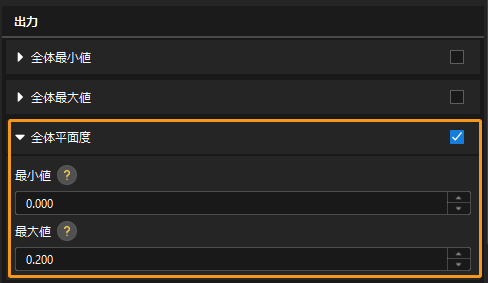

ミドルフレーム平面度測定 が完了した後、平面度を測定 ステップを選択し、その出力項目 全体平面度 に合格範囲を設定します。

results 0

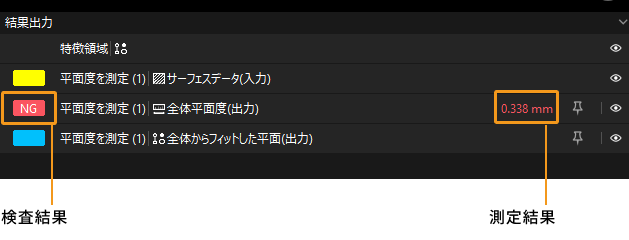

このステップを実行した後、結果出力 パネルに平面度測定・検査の結果が表示されます。

results 1

位置決め穴高さの測定・検査の結果を取得

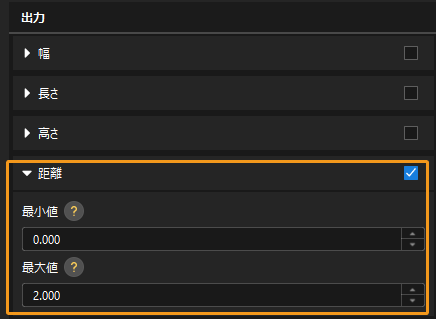

位置決め穴高さの測定 が完了した後、特徴による寸法測定 ステップの出力項目 距離 に合格範囲を設定します。

results 2

このステップを実行した後、結果出力 パネルに高さ測定・検査の結果が表示されます。

results 3

ワーク品質検査の結果を取得

ミドルフレーム品質の検査は、バッテリーケースの平面度と位置決め穴の高さを合わせて判定します。出力管理 ボタンをクリックして、プロジェクトに品質判定のルールを設定します。

品質判定 パネルでプロジェクトを選択し、「判定方法」を 総合判定 に設定し、平面度と高さの測定結果の対応する出力項目を選択します。

results 4

適用 をクリックして設定内容を保存します。プロジェクトを実行した後、プロジェクト編集エリアの左上に、プロジェクトの判定結果が表示されます。

より詳細な説明は、プロジェクトに総合判定ルールを設定 をお読みください。

(オプション)外部機器へ測定・検査の結果を送信

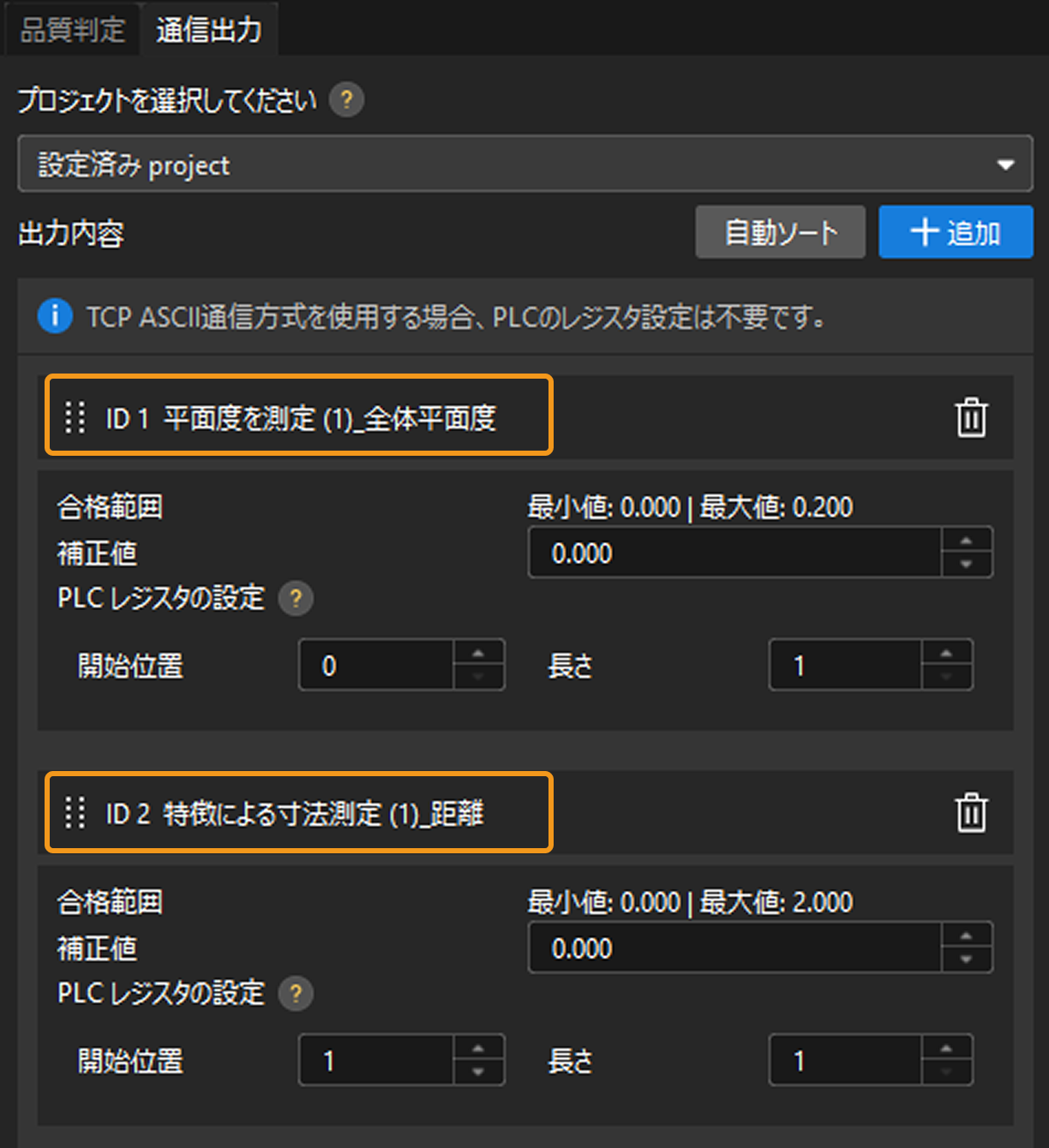

外部機器へ測定・検査の結果を送信する必要がある場合、「出力管理」の 通信出力 タブで関連設定を行います。

results 5
  • 3D測定システム(Mech-MSR)の通信設定については、通信設定 をご参照ください。

  • 外部機器との通信方法については、通信方式 をご参照ください。

これで、ミドルフレーム平面度の測定ソリューションの導入が完了しました。
