結果取得

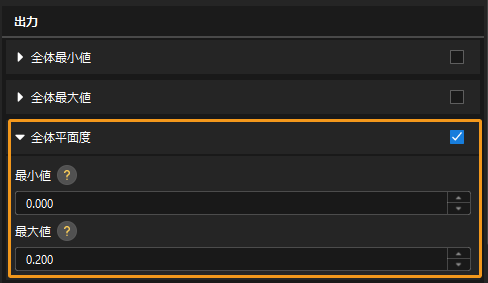

ミドルフレーム平面度測定完了後、平面度を測定ステップを選択し、その出力全体平面度を設定します。

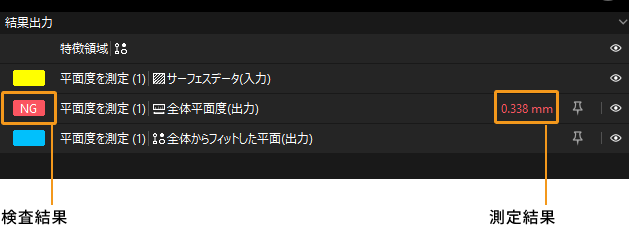

このステップを実行した後、結果出力パネルに平面度測定・検査の結果が表示されます。

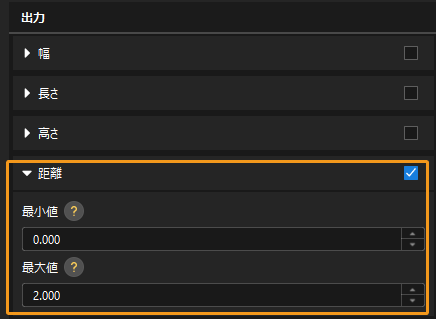

位置決め穴高さの測定完了後、特徴による寸法測定ステップの距離を設定します。

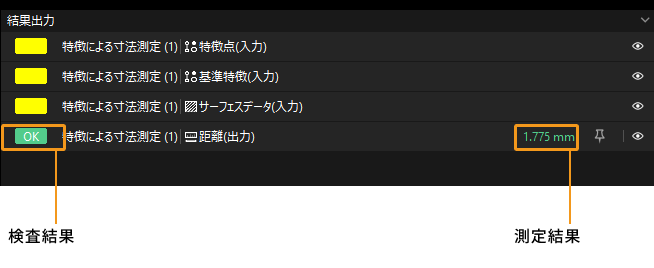

このステップを実行した後、結果出力高さ測定・検査の結果が表示されます。

ミドルフレーム品質の検査は、バッテリーケースの平面度と位置決め穴の高さを合わせて判定します。出力管理ボタンをクリックしてプロジェクトの品質判定にルールを設けます。

品質判定パネルでプロジェクトを選択し、「判定方法」を総合判定に設定し、平面度と高さの測定結果の対応する出力項目を選択します。

例

適用 をクリックして設定内容を保存します。プロジェクトを実行した後、プロジェクト編集エリアの左上に、プロジェクトの判定結果が表示されます。

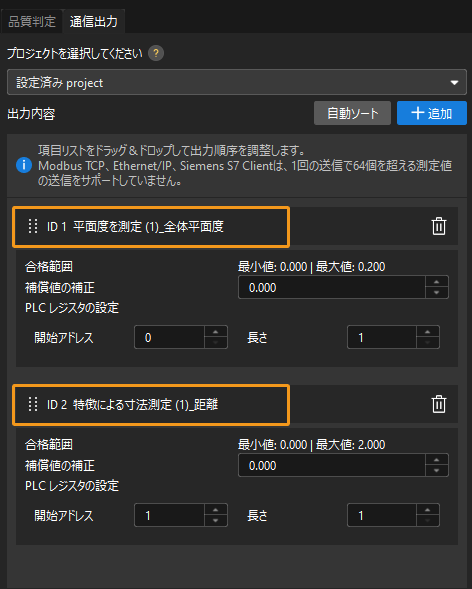

外部デバイスに測定・検査の結果を伝送するには、「出力管理」の通信出力パネルで設定してください。

これでミドルフレーム平面度の測定ソリューションを実装することができました。
