結果取得

測定項目の結果を取得した後、それに合格範囲を設定して結果の合否を判断します。ブロブ解析ステップをクリックし、その出力パネルのブロブの数の最大値と最小値をいずれも 0 に設定し、凹みのない表面を目指します。

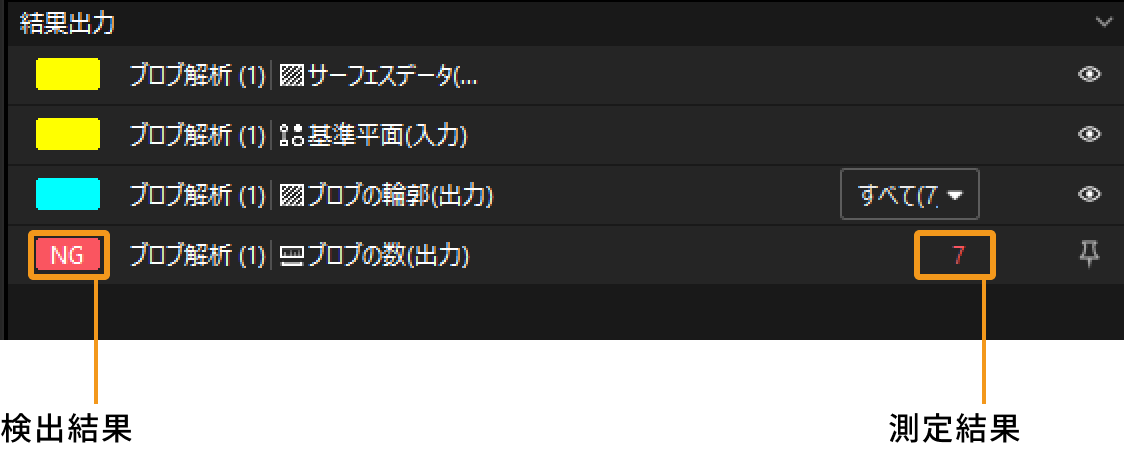

ステップを実行すると、結果出力パネルでその結果を確認できます。

ブレーキパッドの品質検査結果は、ワーク表面に凹みがあるかないかによります。出力管理ボタンをクリックしてプロジェクトの品質判定にルールを設けます。

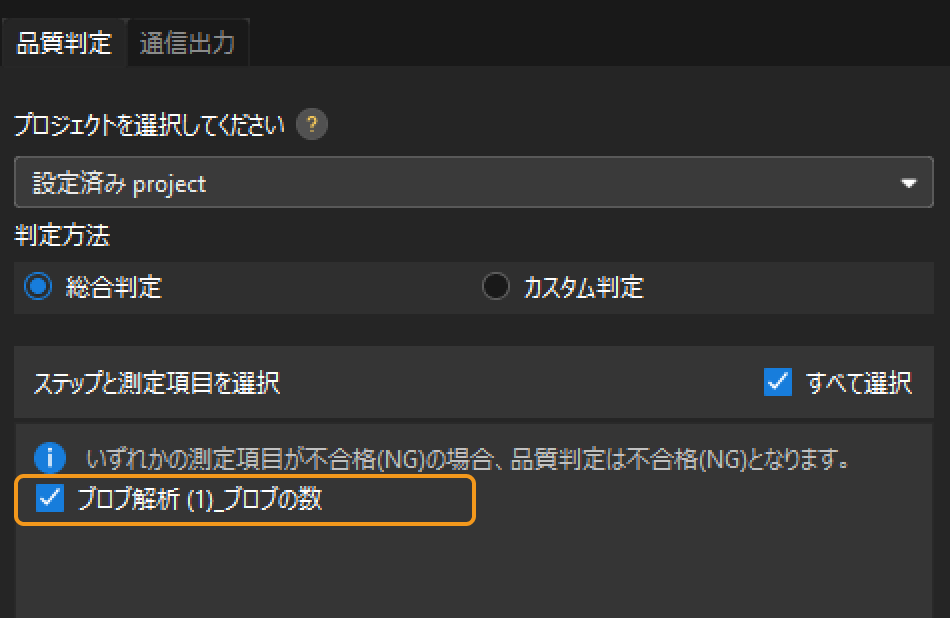

品質判定パネルでプロジェクトを選択し、「判定方法」を総合判定に設定し、欠陥数の対応する出力項目を選択します。

例

適用ボタンをクリックして設定内容を保存します。プロジェクトを実行した後、プロジェクト編集エリアの左上に、プロジェクトの判定結果が表示されます。

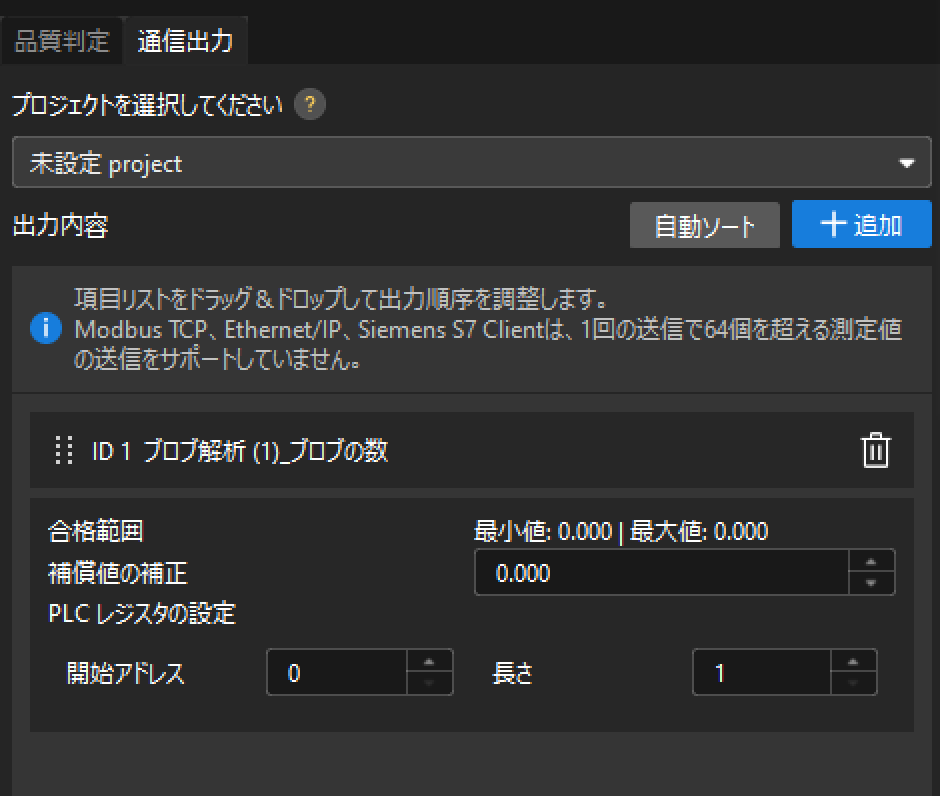

外部デバイスに測定・検査の結果を伝送するには、「出力管理」の通信出力パネルで設定してください。

これでブレーキパッドの欠陥検出（ブロブ解析）ソリューションの実装ができました。
