コネクタピンの測定（高さ・位置度測定）
ソリューションの概要

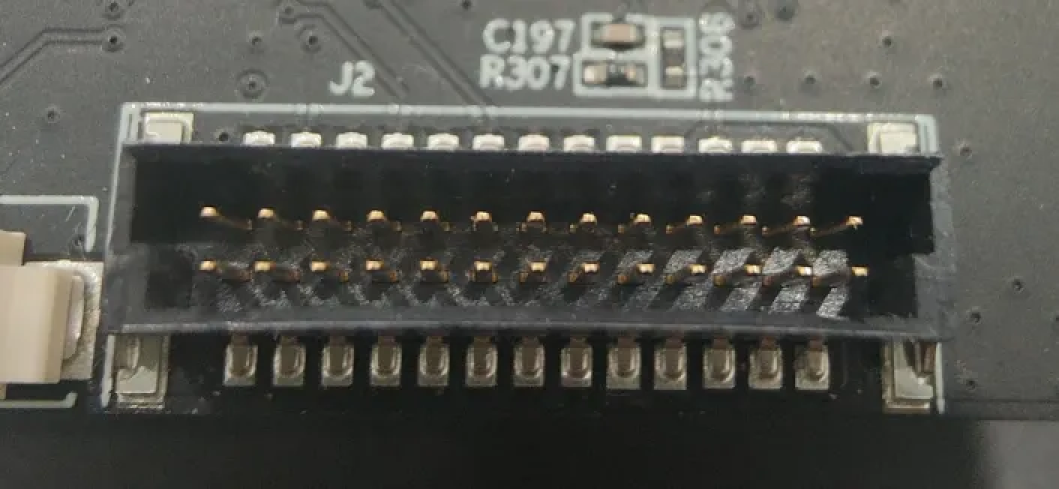

コネクタピンの高さと位置度を正確に測定・検査し、回路基板またはコネクタへの取り付け・加工の精度を確保する精密製造向けのソリューションです。コネクタピンの高さと位置度を正確に測定することで回路基板またはコネクタにあるが正常に機能できることを確認できます。
検出項目
-
コネクタピンの高さ測定
コネクタピンの高さとは、コネクタピンの先端が基準面（プリント基板）までの距離です。それを正確に測定することでコネクタピンが仕様に合致しているかを判断し、かつ電気性能および部品取付の品質を確認することができます。
-
コネクタピンの位置度測定
取り付け時や使用時のずれや接触不良を回避するために、コネクタピンが正しい位置にあることを確認するために、ピンからコネクタの端までの水平距離を測定します。
ソリューションの設計
現場のニーズによって、Mech-Eye 3D インラインプロファイル測定器のセンサーヘッドをピンの上方に固定します。センサーヘッドがピンの先端に向くようにして、かつピンを全部スキャンできるようにヘッドの角度を調整します。
ソフトウェア・ハードウェア要件
-
Mech-Eye 3D インラインプロファイル測定器 + Mech-Eye Viewer ソフトウェア
迅速に対象物の表面をスキャンし、深度データと強度データを含むデータを生成します。
-
ソフトウェア：Mech-MSR ソフトウェア
サーフェスデータを取得・処理し、ピンの高さと位置度を計算します。
導入手順
| まず、Mech-MSR ソリューションライブラリからコネクタピンの測定（高さ・位置度）ソリューションを取得します。取得方法については、ソリューションライブラリに関する操作をお読みください。 |
以下のように本ソリューションを構築します。
これでソリューションを使用してみましょう。
