結果取得

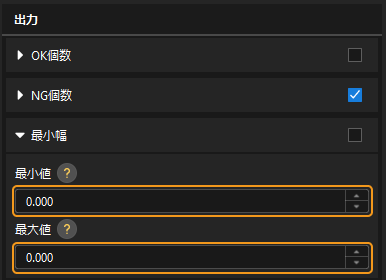

ビードの断面プロファイルを測定した後、出力項目 NG個数に合格範囲を設定します。完璧なビードは、割れ、はみ出しなどはありません。なので NG個数が 0 でなければなりません。

設定後、サーフェス軌跡を測定ステップを実行して結果出力パネルで測定・検査の結果を確認できます。

ビード検査の結果は、断面プロファイルの検査結果によって決まり、プロジェクト全体の品質判定結果になります。出力管理ボタンをクリックしてプロジェクトの品質判定にルールを設けます。

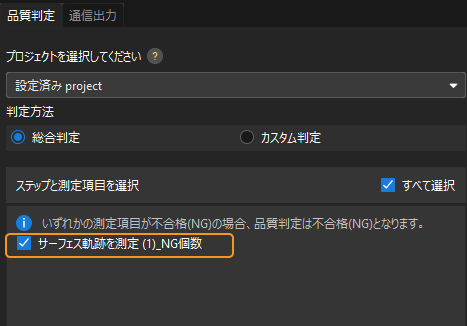

品質判定パネルでプロジェクトを選択し、「判定方法」を総合判定に設定し、断面プロファイルの測定結果の対応する出力項目を選択します。

例

適用ボタンをクリックして設定内容を保存します。プロジェクトを実行した後、プロジェクト編集エリアの左上に、プロジェクトの判定結果が表示されます。

外部デバイスに測定・検査の結果を伝送するには、「出力管理」の通信出力パネルで設定してください。

これで、オフラインビード検査ソリューションの実装ができました。
