携帯電話のミドルフレーム平面度測定
ソリューションの概要

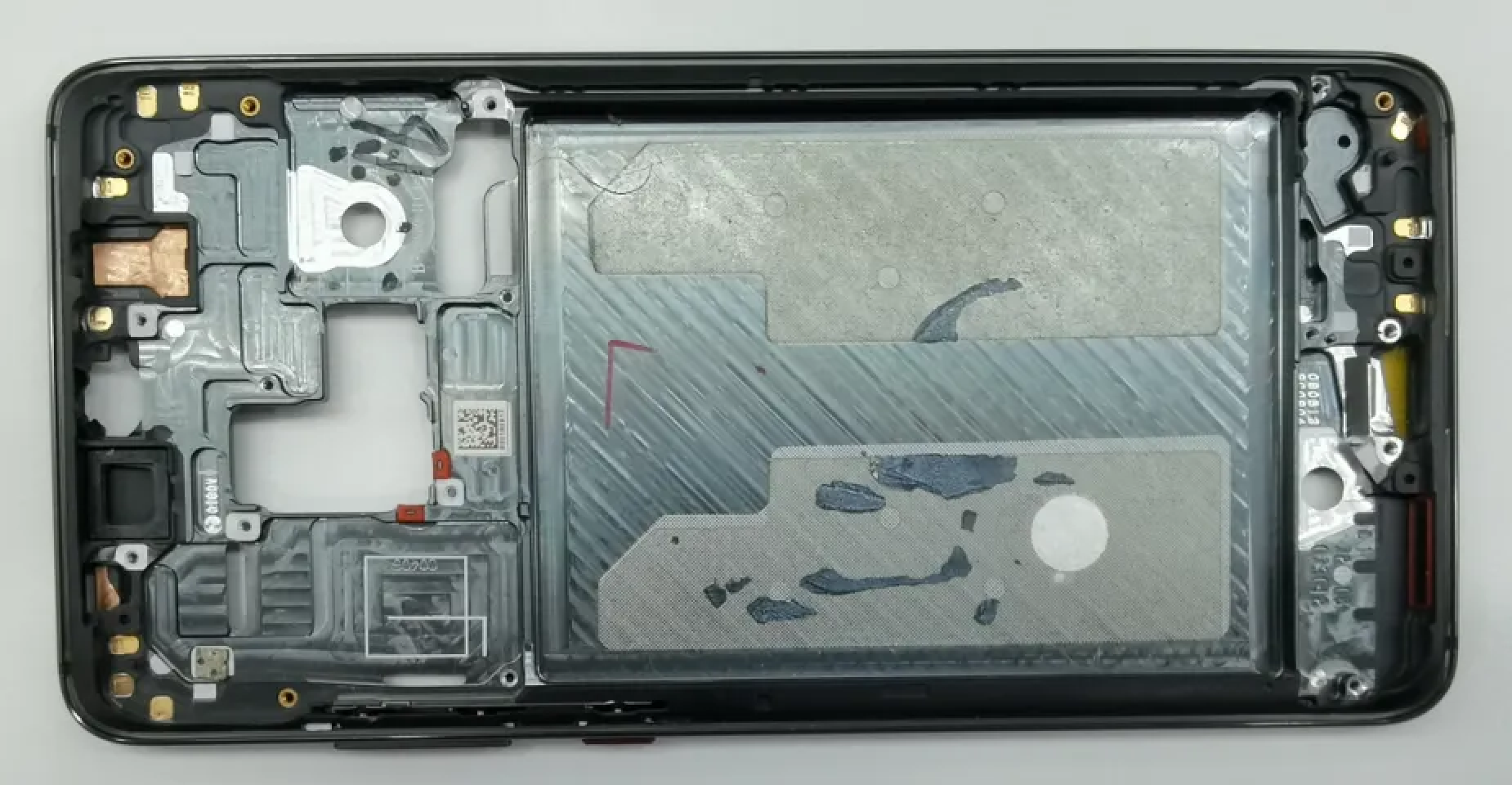

このソリューションは、精密製造で使用され、携帯電話のバッテリーケースの平面度を測定し、携帯電話の正確な組立作業を保障します。
測定項目
-
バッテリーケースの平面度
バッテリーケースの平面度を測定します。携帯電話の組立作業に、バッテリーケースの平面度は全体に組立品質に影響します。規格を満たしていない場合、光漏れ、位置ずれ、接触不良などの発生し、携帯電話の外観と品質に多大な影響をもたらします。
-
位置決め穴の高さ
位置決め穴の高さとは、位置決め穴の上面の中心点からバッテリーケースまでの垂直距離を指し、取り付け後の電池と他の部品間の距離がそれによって決まります。その高さを精確に測定することで電池組立作業においては電池の過度な圧迫による変形や損傷（膨張やショート）を回避できます。
ソリューションの設計
現場のニーズに応じ、Mech-Eye 3D インラインプロファイル測定器のセンサーヘッドを測定対象ワークの上方に固定します。センサーヘッドがワークの先端に向くようにして、かつワーク全体をスキャンできるようにヘッドの角度を調整します。
ソフトウェア・ハードウェア要件
-
Mech-Eye 3D インラインプロファイル測定器 + Mech-Eye Viewer ソフトウェア
迅速に対象物の表面をスキャンし、深度データと強度データを含むデータを生成します。
-
Mech-MSR ソフトウェア
表面データを取得・処理し、ワークの平面度と高さを計算します。
設定手順
| ソリューションを実装する前に、まず Mech-MSR のソリューションライブラリから携帯電話のミドルフレーム平面度測定ソリューションを取得します。取得方法については、ソリューションライブラリに関する操作をお読みください。 |

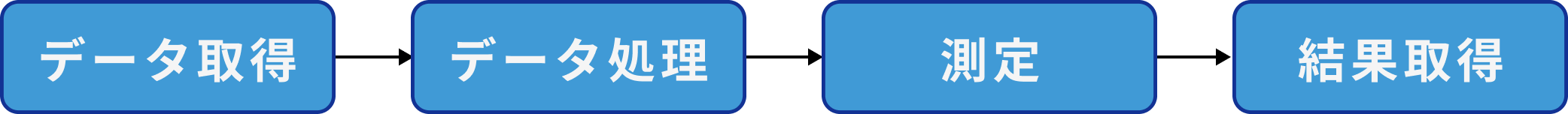

以下のように本ソリューションを構築します。
続いて、ソリューションを使用してみましょう。
