測定
前処理されたデータを使用してバッテリーケースの平面度と位置決め穴の高さを測定することが可能です。
バッテリーケースの平面度測定
平面度を測定ステップを実行して位置合わせされたサーフェスデータに基づいてワークの平面度を測定できます。
-

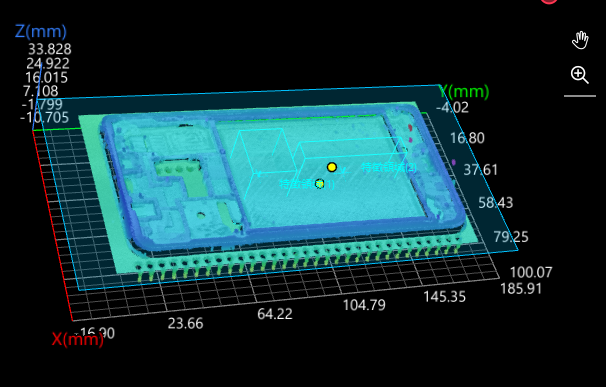

特徴領域を設定：2つの特徴領域を使用してバッテリーケースのサーフェスデータを指定して平面フィッティングを行います。
-

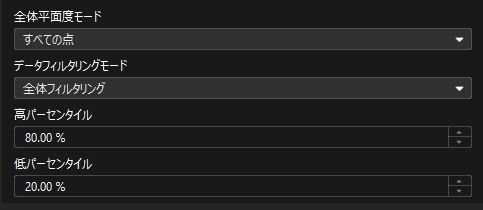

平面フィッティングのパラメータを設定：全体平面度モードパラメータを設定して全体の平面を計算するために使用する点を指定します。また、フィルタリングのパラメータを設定してノイズを除去します。
-
平面度を測定：ステップの出力パネルで全体平面度をチェックします。ステップを実行すると、平面度が出力されます。
これでバッテリーケースの平面度の高精度測定が完了します。
位置決め穴の高さ測定
位置決め穴の高さは、位置決め穴の上面中心点からバッテリーケースまでの垂直距離です。点-面距離の測定によってその値を取得できます。
-
平面をフィッティング：バッテリーケースの平面度測定を行う時、「平面度」ステップにより全体のフィッティング平面が出力されます。このステップの出力パネルの全体からフィットした平面をチェックすればいいです。
-

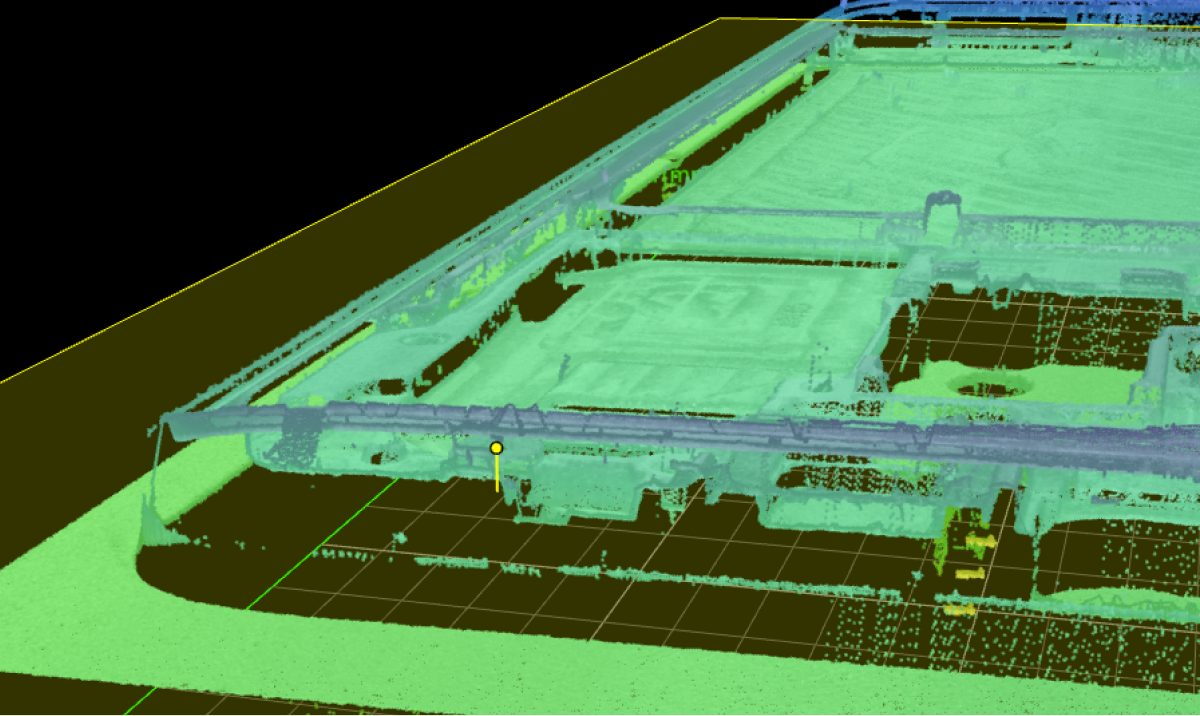

点-面距離を測定：特徴による寸法測定ステップを実行して測定します。このステップの出力パネルで距離をチェックします。ステップ実行後、位置決め穴の上面中心点からバッテリーケースまでの距離が出力されます。
これでミドルフレームの位置決め穴高さの高精度測定が完了します。
これから、測定項目に合格範囲を指定し、検査の結果を取得します。
