データ取得
事前準備
インラインプロファイル測定器の選択・設置
-
測定器の選択
対象ワークの寸法に合わせて、 Mech-Eye LNX-8030 の使用を推奨します。本測定器の視野・精度・測定範囲は多数の測定ニーズに対応可能です。その詳細な技術仕様については、LNX-8030 技術仕様 をご参照ください。
-
測定器の設置
-

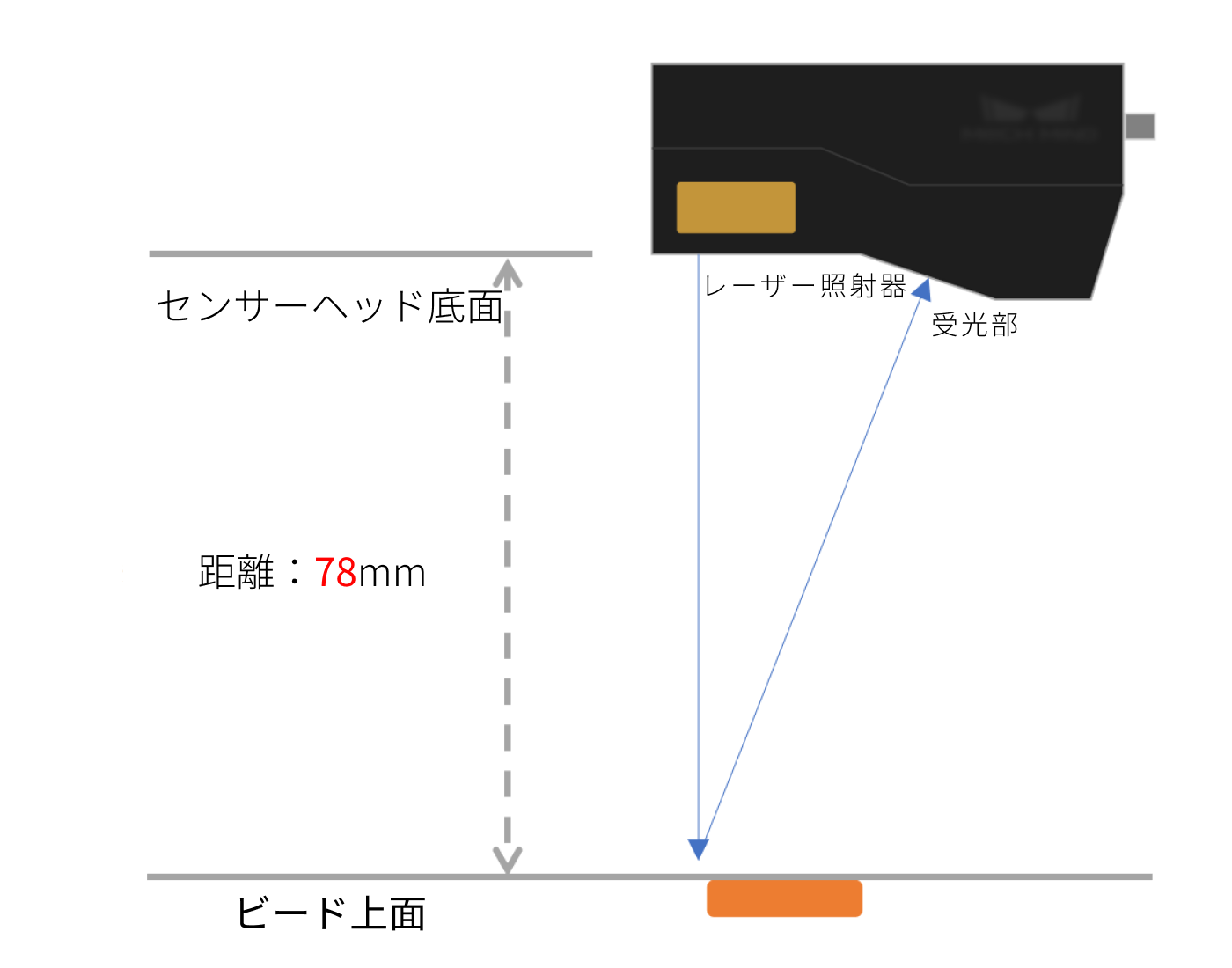

設置位置：センサーヘッドは測定対象ワーク所在の真上に垂直に設置し、ビードの頂面から 78mm の距離を保つ必要があります。また、毎回スキャンする時にワーク全体をスキャンできるように調整します。
また、完全な画像を取得するために、ヘッドを斜めにしても構いません。
-
設置方法：固定ブラケットでセンサーヘッドを取り付けます。
より詳しい設置方法の説明については、設置と接続 をご参照ください。
-
ソフトウェアのインストール
3D 測定システムには、以下のソフトウェアが含まれています。
-
Mech-Eye Viewer ソフトウェア（Mech-Eye SDK に含まれています）
-
Mech-MSR 3D測定・検査ソフトウェア
最新バージョンのソフトウェアは、ダウンロードセンター からご入手いただけます。
| Mech-MSR 2.1.1 と Mech-Eye Viewer 2.4.0 以上のバージョンの併用を推奨します。 |
インラインプロファイル測定器を接続して画像データを取得
-
インラインプロファイル測定器を接続します。
Mech-Eye Viewerで接続するデバイスを見つけ、 接続 をクリックします。
-
画像をキャプチャし、データを確認します。
インラインプロファイル測定器は、対象物が反射するレーザーラインを受光して対象物の形状を捉えます。一行スキャンすると一本のプロファイルを取得し、複数のプロファイルを組み合わせて深度画像・強度画像を生成します。
Mech-Eye Viewerで高品質なデータを取得する方法については、データのキャプチャと確認 をご参照ください。
- デバック経験：
-
-
露出時間 パラメータを調整し、測定領域のグレースケール値が 200~255 であるようにします。露出不足は点群データの損失を引き起こす可能性があります。一方、露出過度は白いぼかしを引き起こす恐れがあります。
-
完全な点群データを取得するために、複数回スキャンする必要があります。
-
-
Mech-MSRにインラインプロファイル測定器を接続します。
インラインプロファイル測定器 ステップをクリックし、 仮想モード をオフにします。エディタを開く ボタンをクリックして測定器を接続し、キャリブレーションパラメータグループを指定します。
-
画像データを取得します。
プロジェクト編集エリアで インラインプロファイル測定器 ステップの実行アイコン（
）をクリックしてデータ取得をトリガーします。
続いて、Mech-MSRで取得した画像データの処理に進みます。
