ブレーキパッドの欠陥検出(ブロブ解析)

現在ご覧いただいているのは最新版の内容です(V2.1.1)。異なるバージョンを参照する場合は、画面右上のボタンから切り替えが可能です。

■ ご利用中のバージョンが分からない場合や、サポートが必要な場合はお気軽にサポート窓口までご連絡ください。

ソリューションの概要

本ソリューションでブレーキパッドの品質検査を行えます。ブレーキパッドは車のブレーキシステムの重要な部分であり、安全運転に不可欠です。その品質は車の性能と安全性に影響します。スマートな表面欠陥検出により、迅速に不良品を認識して変換・補修を行うことができます。

検査項目

  • ブレーキパッド表面欠陥

    ブレーキパッド表面の凹みは製品の性能に影響し、その使用寿命を縮める恐れがあるので凹みの検出が非常に重要です。

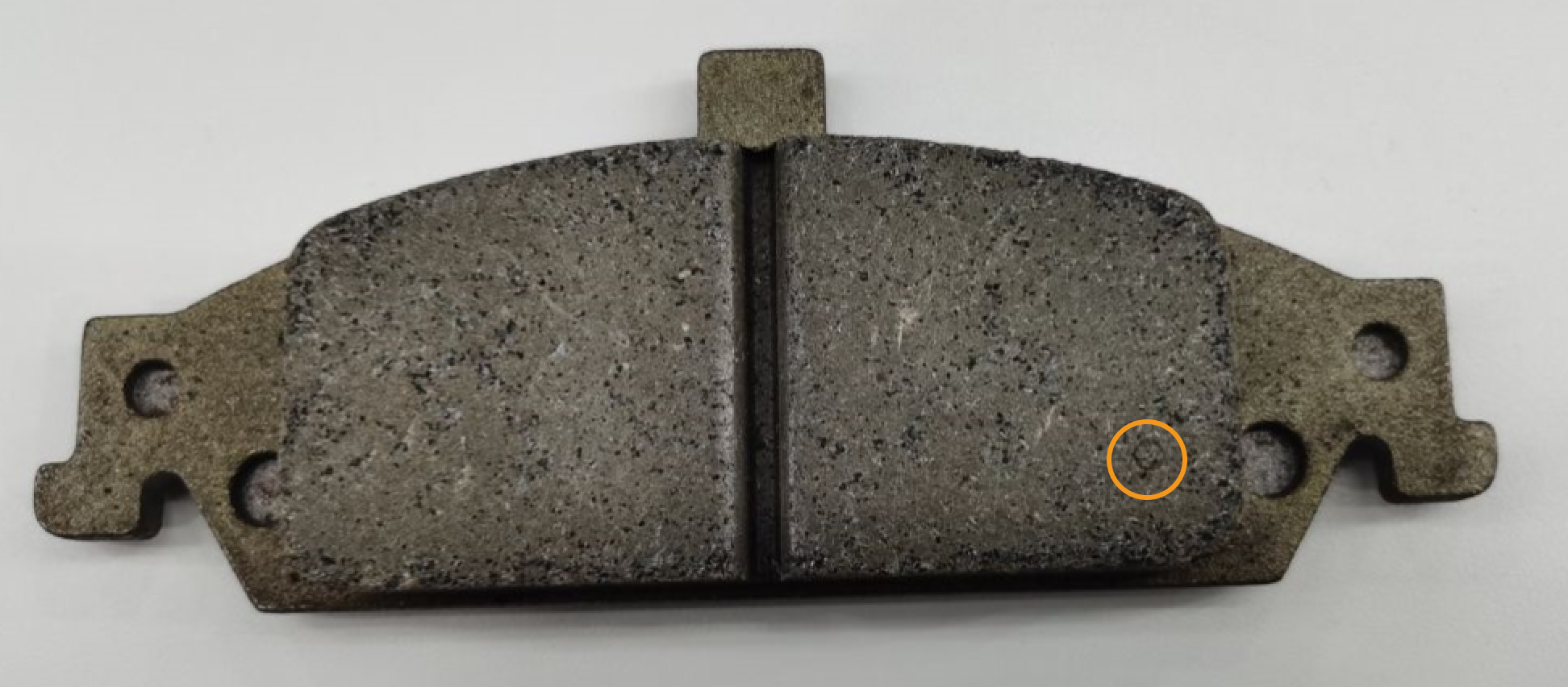

brake pads

本ソリューションが解決可能な課題

本ソリューションは、以下のような従来の課題を解決できます。

  • 欠陥検出:ブレーキパッド表面には複雑なテクスチャと不規則な形状をしているため従来の 2D、3D アルゴリズムではその中から欠陥(ひび割れや凹み)を確実に検出できません。

  • 異物干渉対応:ブレーキパッド表面にほこりや油汚れなどが付いている場合、3D画像生成に影響が出るため過検出などが発生しやすいです。

  • 生産性低下:大量生産においては欠陥検出効率が重要であり、高精度と高速が必要です。

主要な技術仕様

主要な技術仕様は以下の通りです。

  • 繰り返し精度:20μm 以下

  • タクトタイム:2秒以内で検出完了

主要な技術仕様は適用シーンによって異なります。実際の状況に応じて調整してください。

ソリューションの設計

現場のニーズによって、Mech-Eye 3D インラインプロファイル測定器のセンサーヘッドをブレーキパッドの上方に固定します。センサーヘッドがブレーキパッドの上面に向くようにして、かつブレーキパッド全体をスキャンできるようにヘッドの角度を調整します。

ソフトウェア・ハードウェア要件

  • Mech-Eye 3Dインラインプロファイル測定器 + Mech-Eye Viewer ソフトウェア

    迅速に対象物の表面をスキャンし、深度データと強度データを含むサーフェスデータを生成します。

  • Mech-MSR ソフトウェア

    ブレーキパッド表面のデータを取得・処理し、欠陥を検出します。

設定手順

本ソリューションを実装する前、Mech-MSRのソリューションライブラリから ブレーキパッドの欠陥検出(ブロブ解析)ソリューションを取得します。ソリューションライブラリに関する操作 をクリックして、このソリューションの取得方法をご覧ください。

本ソリューションの導入は以下の手順で実施します。

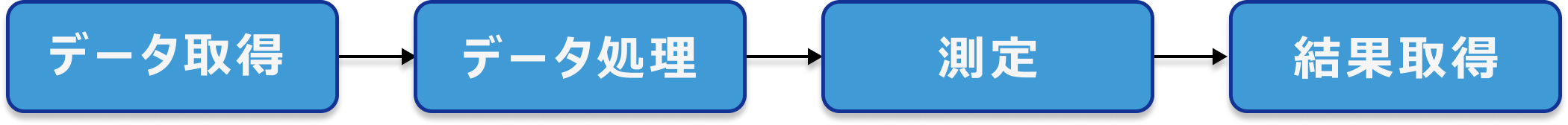

operation workflow
  1. データ取得

    ソフトウェア・ハードウェアを設置し、画像データを取得して確認します。

  2. データの処理

    サーフェスデータを位置合わせし、ブレーキパッド凹み検査対象領域のデータを抽出します。

  3. 検出

    平面をフィッティングして検出の基準面として使用します。

  4. 結果取得

    測定項目の合格範囲を設定して測定・検査の結果を出力します。


続いて、このソリューションの導入に進みます。
