PROFINET通信設定
以下では、PROFINETの通信設定について説明します。
設定手順
PROFINET通信設定を行うには、以下の手順を実行します。
-
ツールバーで 通信設定 をクリックします。
-

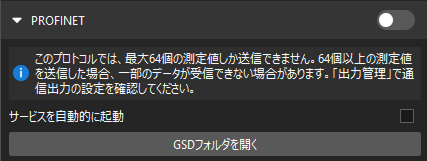

PROFINET通信プロトコルの左側にある ▶ をクリックして関連設定を表示します。
-
GSDフォルダを開く をクリックすると、開いたフォルダ内でGSDファイル（拡張子は
.xml）を取得できます。 -
通信サービスを起動 します。
次回ソフトウェアを起動した際にPROFINET通信サービスを自動で有効化する場合は、サービスを自動的に起動 にチェックを入れます。
| PROFINETプロトコルとAdapterプロトコルの両方で サービスを自動的に起動 オプションを同時に有効化することはできません。 |
共通パラメータ
returnコマンドの実行タイムアウト
外部デバイスからreturnコマンドを受信してから、有効な応答を受信するか、タイムアウトエラーが発生するまでに許容される最大待機時間を指定します。初期値は10秒です。
Mech-MSRソフトウェアで通信設定を完了した後、通信フローを確認するには、PROFINET をご参照ください。
