インラインプロファイル測定器

現在ご覧いただいているのは最新版の内容です(V2.1.1)。異なるバージョンを参照する場合は、画面右上のボタンから切り替えが可能です。

■ ご利用中のバージョンが分からない場合や、サポートが必要な場合はお気軽にサポート窓口までご連絡ください。

機能

一般的に測定プロジェクトの開始ステップとして使用され、画像または点群データを取得するために使用されます。このステップを使用して、Mech-Eye 3Dインラインプロファイル測定器(以下、「測定器」)に接続してデータを取得するか、仮想モードでローカルに保存されたデータを読み込むことができます。

使用フロー

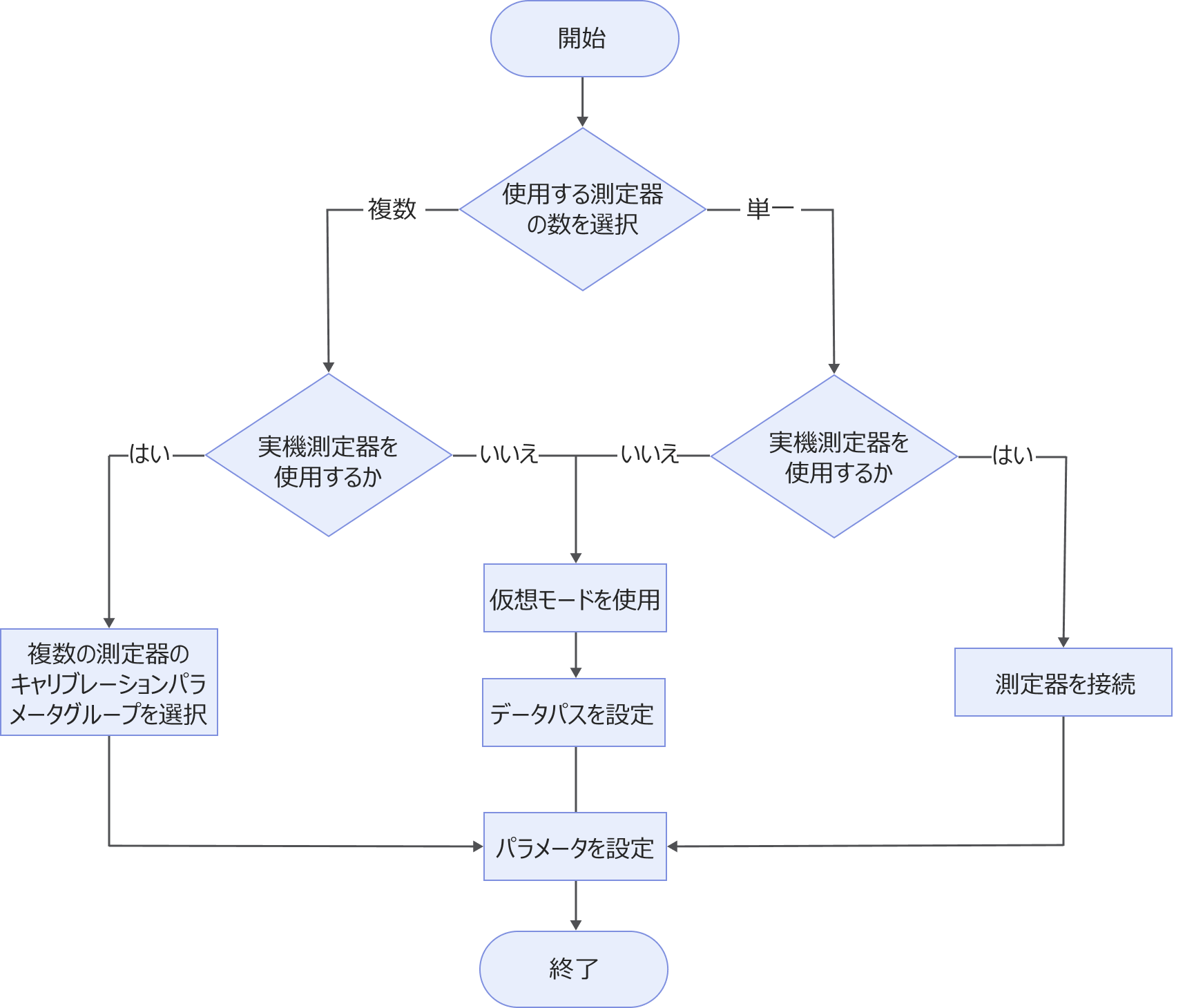

このステップの使用フローは以下の通りです。

3d laser profiler workflow
  1. 使用する測定器の数を選択します。

  2. 実機測定器を使用 するか、ローカルデータを読み込む かを決定します。

  3. パラメータ を設定します。

  4. ステップを実行し、実行結果を確認 します。

実機測定器を使用する場合

事前準備

  • 単台

  • 複数

  1. 3D測定システムのハードウェア設置 を完了します。

  2. Mech-Eye Viewerで関連設定を行います。

    1. Mech-Eye Viewerで インラインプロファイル測定器を接続 します。

    2. プロファイルモード および スキャンモード でパラメータを調整し、パラメータグループを保存します。

Mech-Eye Viewer 2.3.4以上のバージョンをサポートしています。
Mech-Eye Viewer 2.5.0以上のバージョンをサポートしています。

操作手順

  • 単台

  • 複数

  1. このステップをプロジェクト編集エリアにドラッグします。

  2. パラメータ欄カメラモード単台 に設定します。

  3. カメラを選択 をクリックし、カメラとキャリブレーションパラメータグループを選択 画面に入ります。

    ここでは、カメラはプロファイル測定器を指します。
  4. カメラリストから接続するカメラを選択し、そのカメラ番号の上にカーソルを合わせ、3d laser profiler icon をクリックしてカメラに接続します。

    3d laser profiler icon3d laser profiler icon 1 に変わった場合、カメラの接続が成功したことを示します。
  5. カメラが接続されると、キャリブレーションパラメータグループ のドロップダウンリストからキャリブレーションパラメータグループを選択し、OK をクリックします。これにより、一部のパラメータ が自動で更新されます。

  6. パラメータ を設定します。

  7. ステップを実行してデータを取得します。

  1. このステップをプロジェクト編集エリアにドラッグします。

  2. カメラモード複数台 に設定します。

  3. パラメータ欄キャリブレーションパラメータグループ(複数プロファイル測定器) で、キャリブレーションパラメータグループを選択します。

    • 複数台プロファイル測定器のキャリブレーション 機能で保存されたキャリブレーション結果は、複数プロファイル測定器キャリブレーションパラメータグループとなります。このデータは、プロジェクトフォルダ内の calibration フォルダに保存されます。

    • 測定器の 型番ID、および 関心領域設定 は、キャリブレーション時と一致している必要があります。

  4. パラメータグループを選択すると、カメラ情報 に使用するデバイス情報が自動更新されます。

    測定器間の トリガー設定(トリガー遅延を除く)および 解像度設定 は、一致している必要があります。
  5. パラメータ を設定します。

  6. ステップを実行してデータを取得します。

ローカルデータを読み込む場合

事前準備

  • 単台

  • 複数

測定器を使用してデータを取得し、保存します。関連する操作については、データ取得と確認 および データ保存 をご参照ください。

ローカルに利用可能なデータがあることを確認してください。通常、実機測定器を使用 してデータを取得する際に、プロジェクトの データ保存 機能を有効にすることで、データをローカルに保存できます。

操作手順

  • 単台

  • 複数

  1. このステップをプロジェクト編集エリアにドラッグします。

  2. パラメータ欄カメラモード単台 に設定し、仮想モード を有効にします。

  3. データパス パラメータの右にある 3d laser profiler flod icon をクリックします。

  4. ポップアップウィンドウでデータが保存されているフォルダを選択し、開く をクリックします。

    選択したフォルダに仮想カメラの有効なデータがない場合、仮想カメラアシスタント ウィンドウがポップアップします。その場合、仮想カメラのMRAWファイルが保存されているフォルダパスを手動で選択する必要があります。仮想カメラのMRAWファイルを保存するには、Mech-Eye Viewer 2.3.4以上のバージョンを使用する必要があります。
    virtual camera assistant
  5. パラメータ を設定します。

  6. このステップを実行すると、ローカルに保存されたデータを読み込むことができます。

  1. このステップをプロジェクト編集エリアにドラッグします。

  2. パラメータ欄カメラモード複数台 に設定し、仮想モード を有効にします。

  3. データパス パラメータの右にある 3d laser profiler flod icon をクリックします。

  4. ポップアップウィンドウでデータが保存されているフォルダを選択し、開く をクリックします。すると、キャリブレーションパラメータグループ が自動的に更新されます。

    • 下図のように、選択したフォルダには少なくとも1グループのキャリブレーションデータとMRAW形式の画像データが含まれている必要があります。

      data path folder
    • キャリブレーションデータとMRAW形式の画像データのフォルダ名は、データ保存日付と時刻、複数の測定器のレイアウト、およびカスタム拡張子で構成されます。カスタム拡張子を使用する場合、フォルダ名のカスタム部分は完全に一致している必要があり、一致しない場合はデータの読み込みに失敗します。

  1. パラメータ を設定します。

  2. ステップを実行し、ローカルに保存されたデータを読み込みます。

パラメータ説明

カメラモード

現在のプロジェクトで 単台 または 複数台 の測定器を使用するかを選択します。

カメラタイプ

使用する測定器の種類を選択します。現在、LNXCamera のみが選択可能で、これはMech-Eye 3Dインラインプロファイル測定器を使用することを意味します。

基本設定

よく使うパラメータ

パラメータ 説明

仮想モード

デフォルトでは無効です。ローカルに保存されたデータを使用してプロジェクトを実行する場合は、仮想モード を有効にしてください。

カメラID

接続するカメラの番号を表示します。カメラを選択 をクリックして接続するカメラを選択します。詳細な操作は、操作手順 をご参照ください。

IPアドレス

測定器のIPアドレスです。

接続後、このパラメータは自動的に入力されますので、変更しないでください。変更すると、測定器との接続が切断されます。

設定パラメータグループ

Mech-Eye Viewerで設定されたパラメータグループで、測定器はこの設定に従ってデータを取得します。

設定パラメータグループを更新

Mech-Eye Viewerで選択した設定パラメータグループを変更し、変更が保存された場合は、更新を取得 をクリックして更新できます。

データ取得状態 がオンのときは、設定パラメータグループを更新することはできません。

キャリブレーションパラメータグループ

選択した測定器で使用するキャリブレーションパラメータグループです。

画像反転

取得した画像を水平方向に反転(Y軸方向に反転)することで、画像ミラーリングの問題を解決できます。

単台 の測定器を使用している場合のみ表示されます。

測定器自体のY軸方向は固定されており、これはセンサーヘッドのレーザー発射器から受光部への方向を指します。対象物の移動方向がセンサーヘッドの方向と逆の場合、取得した画像が反転されるため、このパラメータにチェックを入れることで、取得した画像データを期待通りに調整できます。対象物の移動方向がセンサーヘッドの方向と同じ場合は、このパラメータにチェックを入れないでください。

キャリブレーションタイプ

複数台プロファイル測定器のレイアウトは、並列対向対面 または 環状 から選択できます。詳細については、プロファイル測定器のレイアウトを確認 をご参照ください。

融合後の画像を出力

複数台の測定器で取得した画像を合成するために使用します。例えば、2台の並列に配置される測定器で取得したデータを1枚の画像に統合できます。

  • 合成は、並列 および 対向 のレイアウトで取得されたデータに対してのみ対応しています。

詳細パラメータ

パラメータ 説明

再接続回数

ステップ実行時にソフトウェアがカメラへの接続に失敗した場合、このパラメータは再接続を試みる最大回数を指定します。

初期値:3

システムにはカメラのハートビート監視機能も有効になっており、バックグラウンドで常時カメラの接続状態を監視します。カメラの切断が検出されると、システムは自動的に最大5回まで再接続を試みます。この監視および再接続の処理は、上記の 再接続回数 パラメータの設定に影響されません。

サーフェスデータを出力

複数台プロファイル測定器のキャリブレーションが 環状 レイアウトの場合にのみ表示されます。

環状レイアウトの測定器はデフォルトで点群データを取得します。各測定器が取得したサーフェスデータを出力したい場合は、このパラメータにチェックを入れる必要があります。

点群に強度情報を含める

複数台プロファイル測定器のキャリブレーションが 環状 レイアウトの場合にのみ表示されます。

このパラメータは、出力する点群データに各点の強度情報を含めるかどうかを指定します。デフォルトでチェックが入っています。

トリガー設定

パラメータ 説明

データ取得状態

データ取得トリガーソース外部トリガー の場合、このパラメータを有効にすると、測定器は外部入力のトリガー信号に基づいてデータ取得を行います。

データ取得トリガーソースソフトウェアトリガー の場合、このパラメータを有効にすると、ソフトウェアが信号を送信して測定器のデータ取得をトリガーします。

このパラメータを有効にすると、測定器はデータ取得状態になります。この状態では、パラメータグループを変更することはできません。このパラメータを無効にすると、キャッシュされた画像データは自動的にクリアされます。

タイムアウト

データ取得のタイムアウト時間を設定します。データ取得の1サイクルに必要な時間以上に設定する必要があり、これによりソフトウェアはタイムアウト時間内に完全なデータを受信できます。

データ取得方式連続モード であるか、仮想モード が有効な場合、タイムアウト パラメータは無効です。

自動入力されるパラメータ

測定器に接続後、以下のパラメータは実際の状況に基づいて自動的に入力され、Mech-MSRで変更できません。変更する必要がある場合は、Mech-Eye Viewerで測定器を接続し、パラメータエリアで調整を行ってください。

  • データ取得方式

    フレームモード連続モード を選択可能です。

    詳細については、データ取得方式 をご参照ください。

  • データ取得トリガーソース

    データ取得をトリガーする方法で、外部トリガー または ソフトウェアトリガー を選択可能です。

    詳細については、データ取得トリガー方法 をご参照ください。

  • ラインスキャンのトリガーソース

    1行のデータスキャンをトリガーする方法で、エンコーダー または 固定頻度 を選択可能です。

    詳細については、データ取得トリガー方法 をご参照ください。

  • プロファイル数

    1枚の強度画像または深度画像を生成するために使用するプロファイルの数を設定します。

    詳細については、プロファイル数 をご参照ください。

  • Y軸解像度

    Y方向の解像度、対象物の移動方向に沿った隣接する2点間の距離を設定します。

    詳細については、点群のY方向解像度 をご参照ください。

  • トリガー間隔

    スキャン1回あたりのトリガー信号の数を設定します。ラインスキャンのトリガーソースエンコーダー の場合にのみ設定可能です。

    詳細については、トリガー間隔 をご参照ください。

仮想設定(「仮想モード」を有効にした場合に表示)

パラメータ 説明

読み込みモード

画像の読み込みモードを指定します。

オプション:

  • 順次読み込み:初期値で、フォルダ内の画像を順番に読み込みます。

  • 1つ繰り返し:現在の画像を繰り返し読み込みます。

  • すべて繰り返し:すべての画像を順番に読み込み、最後の画像まで到達後、最初に戻ります。

  • ランダム読み込み:画像をランダムに読み込みます。

実際のニーズに応じて選択してください。

現在のフレーム

現在読み込んでいる画像のファイル名を表示します。

その他の設定(詳細パラメータ)

異なる設定に応じて、このパラメータ群が異なります。それぞれの説明をご参照ください。
パラメータ 説明

データ転送待ち時間

プロファイラ測定器がスキャンを完了した後、Mech-MSRにデータが転送されるまでの待ち時間を設定します。

ハートビート間隔

測定器が接続の安定性とリアルタイム性を確保するために送信するハートビート信号の時間間隔を設定します。

エンコーダー初期値を使用

有効にすると、エンコーダーの初期値を使用して点群を生成します。

エンコーダー値をJSONに保存

有効にすると、エンコーダーの値をJSONファイルに保存します。

キャッシュ設定

パラメータ 説明

最大キャッシュデータ数

キャッシュに保存できるデータの最大量を設定します。1回のスキャンごとに、キャッシュされたデータから深度画像、強度画像、点群が生成されます。この値を超える場合、キャッシュオーバーフローの処理方法 を使用してデータを処理するか、手動でキャッシュをクリアできます。

キャッシュオーバーフローの処理方法

キャッシュがオーバーフローした際の処理方法を選択します。

オプション:最も古い取得データを削除、新しいデータ取得を停止。

キャッシュをクリア

手動でキャッシュされた画像データをクリアします。

出力説明

このステップの出力は通常、深度画像および強度画像を含むサーフェスデータであり、他のステップの入力として使用できます。

複数台プロファイル測定器のキャリブレーションが 環状 レイアウトの場合、このステップの出力は点群となり、点群関連のステップの入力として使用できます。

トラブルシューティング

  • 各ステップで共通のエラーコードについては、エラーコード一覧 をご参照ください。

  • エラーコードとエラーメッセージが一致しない場合は、テクニカルサポートにお問い合わせください。

CV-E0201

エラー:カメラに接続できませんでした。

考えられる原因:

  1. カメラ、IPC、ルーター/スイッチのケーブル接続に問題があります。

  2. ファイアウォールやアンチウイルスソフトウェアがソフトウェアの使用をブロックしています。

  3. カメラのIPアドレスが変更されました。

  4. LANポートの競合が発生しています。

解決策:

  1. カメラ、IPC、ルーター/スイッチのケーブル接続を確認し、正常であることを確認してください。

  2. コンピュータのファイアウォールを無効にするか、Mech-MSRをファイアウォールのホワイトリストに追加し、その後コンピュータのアンチウイルスソフトウェアとセキュリティソフトウェアを無効にしてください。

  3. カメラのIPアドレスが正しいか確認してください。

  4. カメラに接続しているLANポート以外のLANポートを無効にし、Mech-MSRを実行してカメラを再接続してください。

上記の手順をすべて試してもカメラが見つからない場合は、カメラの電源を切り、再起動してください。

CV-E0202

エラー:カメラ XXX にはアクセス権限がありません。

解決策:ログを確認し、ネットワークやカメラのファームウェアが正常であることを確認した後、再試行してください。それでも解決しない場合、テクニカルサポートにお問い合わせください。

CV-E0203

エラー:カメラ XXX に接続できませんでした。カメラが応答しません。

考えられる原因:カメラのIPアドレスまたはポートが正しく設定されていません。

カメラのIPアドレスおよびポートが正しいか確認してください。

CV-E0204

エラー:カメラ XXX に接続できませんでした。カメラはGenICamインターフェースを通じてサードパーティ製ソフトウェアで接続されます。

解決策:カメラがGenICamインターフェースを通じてサードパーティ製のソフトウェアに接続されていないことを確認してください。

CV-E0205

エラー:現在のバージョンのカメラファームウェアはサポートされていません。

解決策:Mech-Eye Viewerでカメラに接続する前に、カメラのファームウェアをアップグレードしてください。

CV-W0206

エラー:内部エラーが発生し、データ取得デバイスの初期化に失敗しました。

解決策:テクニカルサポートにお問い合わせください。

CV-W0207

エラー:データ取得デバイスが接続されていません。

解決策:デバイスを接続してください。

CV-W0208

エラー:データ取得デバイスの接続に失敗しました。

解決策:

  • デバイスが使用可能な状態であることを確認してください。

  • コンピュータとデバイスが同じネットワークセグメントにあることを確認してください。

  • デバイスを使用している可能性があるソフトウェアがすべて閉じられていることを確認してください。

  • ファイアウォールが無効化されているか、またはMech-MSRをファイアウォールのホワイトリストに追加してください。

CV-W0210

エラー:データの読み込みに失敗しました。

考えられる原因:データパスが正しくありません。

解決策:正しいデータパスを再選択してください。

CV-E0210

エラー:実際のカメラが接続されていません。外部デバイスによるプロジェクトの実行トリガーはサポートされていません。

考えられる原因:画像取得ステップで「仮想モード」が有効になっており、プロジェクトで使用される画像データはリアルタイムで取得された画像ではありません。

解決策:画像取得ステップで「仮想モード」を無効にし、実際のカメラを接続してください。

CV-W0211

エラー:内部エラーが発生し、データ取得デバイスのパラメータを取得できません。

解決策:テクニカルサポートにお問い合わせください。

CV-W0212

エラー:内部エラーが発生しました。

解決策:テクニカルサポートにお問い合わせください。

CV-W0213

エラー:内部エラーが発生し、カメラパラメータの読み込みに失敗しました。

解決策:テクニカルサポートにお問い合わせください。

CV-W0214

エラー:内部エラーが発生し、カメラのパラメータをファイルに書き込めません。

解決策:テクニカルサポートにお問い合わせください。

CV-W0215

以下のようなエラーメッセージが表示される可能性があります。

  • 取得したプロファイルデータが空です。

  • 取得したデータの幅が0です。

  • 取得したデータの高さが0です。

  • 深度画像データが無効です。

  • 強度画像データが無効です。

  • エンコーダー配列が無効です。

  • エンコーダー配列が空です。

解決策:測定器の設定を確認し、再度画像データを取得してください。それでも問題が解決しない場合は、テクニカルサポートにお問い合わせください。

CV-W0218

エラー:画像の深度値がすべてNaNです。

考えられる原因:

  1. カメラの露出が不足しています。

  2. 対象物がセンサーヘッドの作業距離内にありません。

  3. センサーヘッドの位置が適切ではありません。

解決策:

  1. カメラの露出パラメータを調整するか、照明を追加してください。

  2. 対象物がセンサーヘッドの作業距離内にあることを確認してください。

  3. センサーヘッドの位置を補正または調整してください。

CV-W0219

エラー:接続されているプロファイル測定器の一部の重要なパラメータが一致していません。

考えられる原因:

  • 測定器の型番、ID、または関心領域設定がキャリブレーション時と一致していません。

  • 測定器間のトリガー設定(トリガー遅延を除く)および解像度設定が一致していません。

解決策:

  • 現在接続されている測定器の型番、ID、および関心領域設定がキャリブレーション時と一致していることを確認してください。

  • 測定器間のトリガー設定(トリガー遅延を除く)および解像度設定が一致していることを確認してください。

CV-W0261

エラー:データ取得デバイスの接続に失敗しました。

考えられる原因:

  1. データ取得デバイスがIPCに接続されていません。

  2. 入力されたデバイスのIPアドレスがMech-Eyeデバイスに対応していません。

解決策:

  1. データ取得デバイスがIPCに接続されていることを確認してください。

  2. 入力されたデバイスのIPアドレスがMech-Eyeデバイスに対応していることを確認してください。

CV-W0262

エラー:データ取得デバイスがオフラインです。

考えられる原因:ネットワーク接続に問題があります。

解決策:ネットワーク接続が正常であることを確認してください。

CV-W0263

エラー:現在の操作はサポートされていません。

考えられる原因:

  1. カメラのファームウェアバージョンとMech-Eye APIのバージョンが一致していません。

  2. 現在使用しているカメラがこの操作をサポートしていません。

解決策:

  1. 使用しているファームウェアバージョンとソフトウェアバージョンが一致していることを確認してください。

  2. 使用しているカメラが実行しようとしている操作をサポートしていることを確認してください。

CV-W0264

エラー:入力されたデバイスパラメータの値が有効範囲にありません。

解決策:入力されたデバイスパラメータの値が有効範囲内であることを確認してください。

CV-W0265

エラー:ソフトウェア内部でエラーが発生しました。

考えられる原因:Mech-MSRソフトウェア内部で未知のエラーが発生しました。

解決策:カメラを再起動し、再度接続を試みてください。それでも接続できない場合は、テクニカルサポートにお問い合わせください。

CV-W0266

エラー:画像データは空です。

考えられる原因:

  1. パラメータ欄で「データ取得状態」が有効になっていません。

  2. データ取得デバイスにエラーが発生しています。

解決策:

  1. 「データ取得状態」が有効になっていることを確認してください。

  2. デバイスが正常であることを確認してください。

CV-W0267

エラー:ソフトウェア内部でエラーが発生しました。

考えられる原因:Mech-MSRソフトウェア内部で未知のエラーが発生しました。

解決策:カメラを再起動し、再度接続を試みてください。それでも接続できない場合は、テクニカルサポートにお問い合わせください。

CV-W0268

エラー:内部エラーにより、ファイルの読み込みまたは書き込み操作に失敗しました。

解決策:テクニカルサポートにお問い合わせください。

CV-W0269

エラー:現在の操作はタイムアウトしました。

考えられる原因:データ取得またはデータ取得デバイスへの接続にかかる時間が設定された「タイムアウト」パラメータ値を超えました。

解決策:

  • Mech-MSRが正常に画像データを取得できることを確認してください。

  • 「タイムアウト」パラメータ値を適切に設定してください。

CV-W0270

エラー:データ取得デバイスで内部エラーが発生しました。

解決策:カメラを再起動し、再度接続を試みてください。それでも接続できない場合は、テクニカルサポートにお問い合わせください。

CV-W0271

エラー:データ取得デバイスで内部エラーが発生しました。

解決策:カメラを再起動し、再度接続を試みてください。それでも接続できない場合は、テクニカルサポートにお問い合わせください。

CV-W0272

エラー:データ取得が開始されていません。

考えられる原因:パラメータ欄で「データ取得状態」が有効になっていません。

解決策:「データ取得状態」が有効になっていることを確認してください。

CV-W0273

エラー:内部エラーが発生し、データ取得デバイスの接続に失敗しました。

解決策:テクニカルサポートにお問い合わせください。

CV-W0274

エラー:内部エラーが発生し、データ取得デバイスの接続に失敗しました。

解決策:テクニカルサポートにお問い合わせください。

CV-W0275

エラー:データ取得デバイスで内部エラーが発生しました。

解決策:カメラを再起動し、再度接続を試みてください。それでも接続できない場合は、テクニカルサポートにお問い合わせください。

CV-W0276

エラー:データ取得デバイスで内部エラーが発生しました。

解決策:カメラを再起動し、再度接続を試みてください。それでも接続できない場合は、テクニカルサポートにお問い合わせください。

CV-W0277

エラー:ソフトウェア内部でエラーが発生しました。

考えられる原因:Mech-MSRソフトウェア内部で未知のエラーが発生しました。

解決策:カメラを再起動し、再度接続を試みてください。それでも接続できない場合は、テクニカルサポートにお問い合わせください。

CV-W0278

エラー:内部エラーが発生し、データ取得デバイスの接続に失敗しました。

解決策:テクニカルサポートにお問い合わせください。

CV-W0279

エラー:測定器は使用中で、接続できません。

考えられる原因:デバイスが別のIPCに接続されています。

解決策:接続する前に、デバイスが他のIPCに接続されていないことを確認してください。

CV-W0280

エラー:測定器の内部画像キャッシュがいっぱいです。

考えられる原因:

  • データ転送の制限(例:ネットワークの不安定さや帯域幅の不足)により、キャッシュが適時にクリアされません。

  • スキャンレートが高すぎるため、デバイスのキャッシュ処理能力や転送能力を超えています。

  • 取得する画像データ量が多すぎるため、キャッシュの使用量が増加し、ストレージリソースがなくなります。

解決策:

  • ネットワーク接続を確認・最適化し、十分な帯域幅を確保してください。必要に応じてネットワーク環境やデバイスを変更してください。

  • スキャンレートを下げてください。

  • 関心領域(ROI)を調整し、1フレームあたりのデータ量を削減してください。

この情報は役に立ちましたか?

ご意見・ご要望がございましたら、以下よりお寄せください:

Mech-Mindは、お客様のプライバシーを重視しています

このサイトでは最高の体験を提供するために Cookie を使用しています。サイトの閲覧を続ける場合、Cookie の使用に同意したことになります。「拒否する」を選択すると、このサイトを訪れた際に追跡や記憶が行われないように単独の Cookie が使用されます。
