オフラインビード検査

現在ご覧いただいているのは最新版の内容です(V2.1.1)。異なるバージョンを参照する場合は、画面右上のボタンから切り替えが可能です。

■ ご利用中のバージョンが分からない場合や、サポートが必要な場合はお気軽にサポート窓口までご連絡ください。

ソリューションの概要

このソリューションは、3C 製品、自動車製造などの業界におけるビード(塗布経路)の検査に利用し、直線、S 字型、および複雑な塗布経路の形状に対応可能です。高精度な検査により不良品を検出します。品質検査作業の効率向上と品質改善に繋がります。

検査項目

  • ビード検査

    ビードの割れの有無や均一性を検査し、完全で精確なビードを保障します。

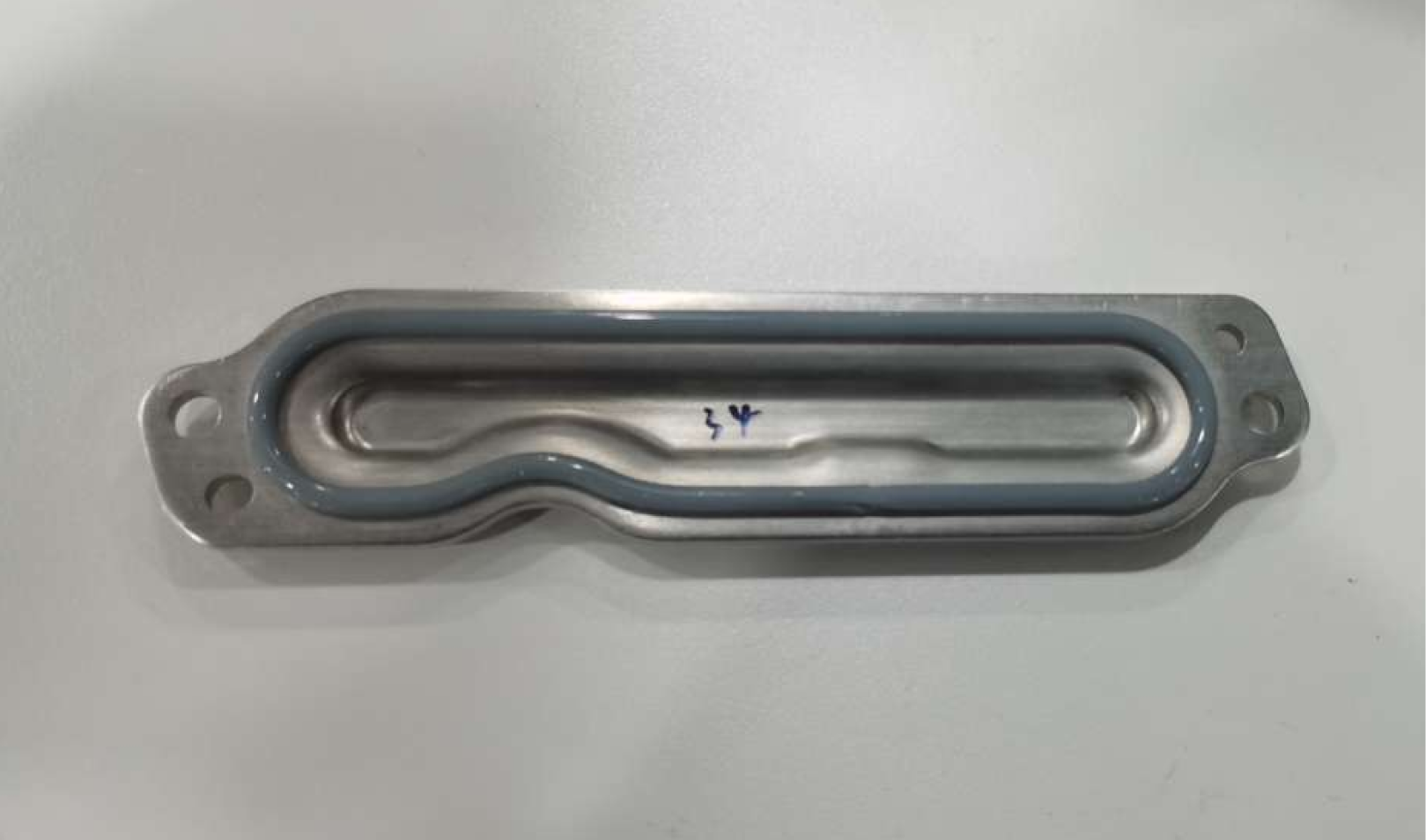

beads

本ソリューションが解決可能な課題

本ソリューションは、以下のような従来の課題を解決できます。

  • 複雑なビード経路:ビード経路が曲面や溝、不規則な表面にあり、またはビードが曲がることもあるため測定・検査が難しくなります。

  • 高精度が必要:ビード経路の幅や高さ、断面積、中心位置など主要な仕様に合致するための検査精度が高いです。

  • エッジの問題:ビードのエッジの重なり合いなどは、データ処理を一層難しくします。

主要な技術仕様

主要な技術仕様は以下の通りです。

  • 繰り返し精度:0.04mm

  • タクトタイム:2秒以内で測定完了

主要な技術仕様は適用シーンによって異なります。実際の状況に応じて調整してください。

ソリューションの設計

現場のニーズに応じ、Mech-Eye 3D インラインプロファイル測定器のセンサーヘッドを測定対象ワークの上方に固定します。センサーヘッドがワークの先端に向くようにして、かつ検査対象領域全体をスキャンできるようにヘッドの角度を調整します。

ソフトウェア・ハードウェア要件

  • Mech-Eye 3D インラインプロファイル測定器 + Mech-Eye Viewer ソフトウェア

    迅速に対象物の表面をスキャンし、深度データと強度データを含むサーフェスデータを生成します。

  • Mech-MSR ソフトウェア

    サーフェスデータを取得・処理し、ビード経路の欠陥を検出します。

導入手順

ソリューションを実装する前に、まずMech-MSRのソリューションライブラリから オフラインビード検査 ソリューションを取得します。ソリューションライブラリに関する操作 をクリックして、このソリューションの取得方法をご覧ください。

本ソリューションの導入は以下の手順で実施します。

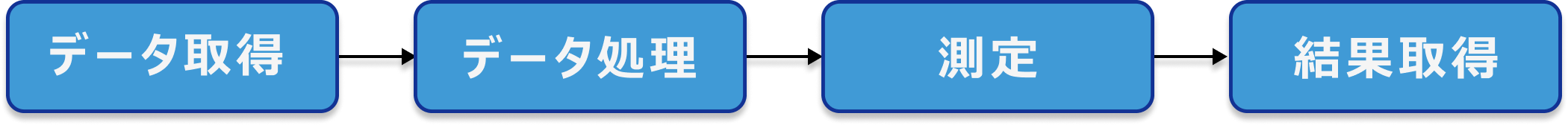

operation workflow
  1. データ取得

    ソフトウェア・ハードウェアを設置し、画像データを取得して確認します。

  2. データ処理

    サーフェスデータを変換してビードを水平にし、データを位置合わせします。

  3. 測定

    ビード経路の欠陥を検出します。

  4. 結果取得

    測定項目の合格範囲を設定して測定・検査の結果を出力します。


続いて、このソリューションの導入に進みます。
