複数台プロファイル測定器のキャリブレーション
Mech-MSRは、複数台のプロファイル測定器のキャリブレーションをサポートしています。同一の物体を複数の測定器でスキャンでき、さまざまな現場のニーズに対応可能です。
概要
キャリブレーションは、異なるプロファイル測定器で取得した画像データを同じ座標系に統一するために行います。これにより、複数の測定器から得られたデータが正確に合成され、重なりや欠落のないデータを得ることができます。
| Mech-MSRでは、メインプロファイル測定器（番号1）を指定する必要があります。キャリブレーション後、同じグループ内の他のプロファイル測定器で取得したデータは、メインプロファイル測定器の座標系に変換されます。 |
利点
単一のプロファイル測定器と比較し、複数台を使用して同一物体をスキャンすることには、以下の利点があります。
-

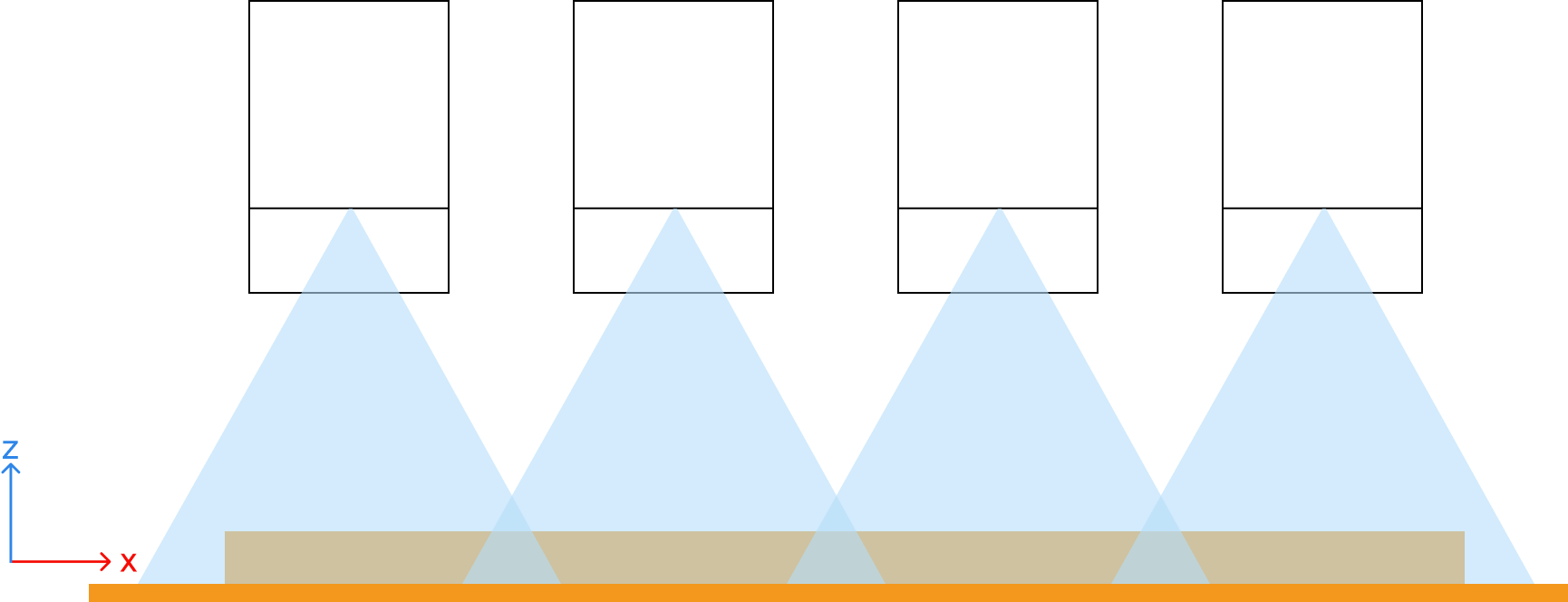

視野の拡大
単一のプロファイル測定器では測定範囲が限られるため、対象物全体をカバーできない場合があります。測定範囲の広い測定器を使用すると、X軸の解像度が後続の測定精度要件を満たさない可能性があります。この場合、複数台の測定器を並列に配置してスキャンすることで、視野を広げながら、精度も確保できます。
-

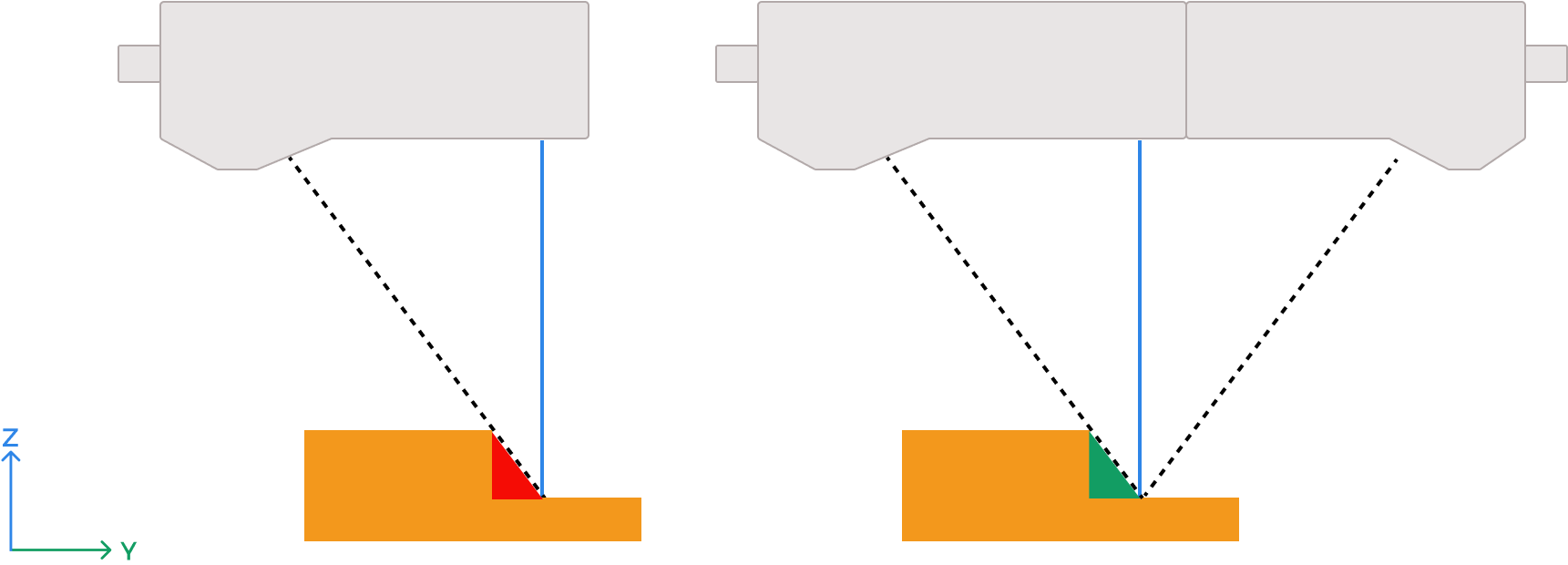

視野死角の排除
対象物表面から反射されるレーザー光は遮られ、死角が出てきます。この場合、対向に配置した2台のプロファイル測定器が互いに補完し合い、死角を排除できます。
-

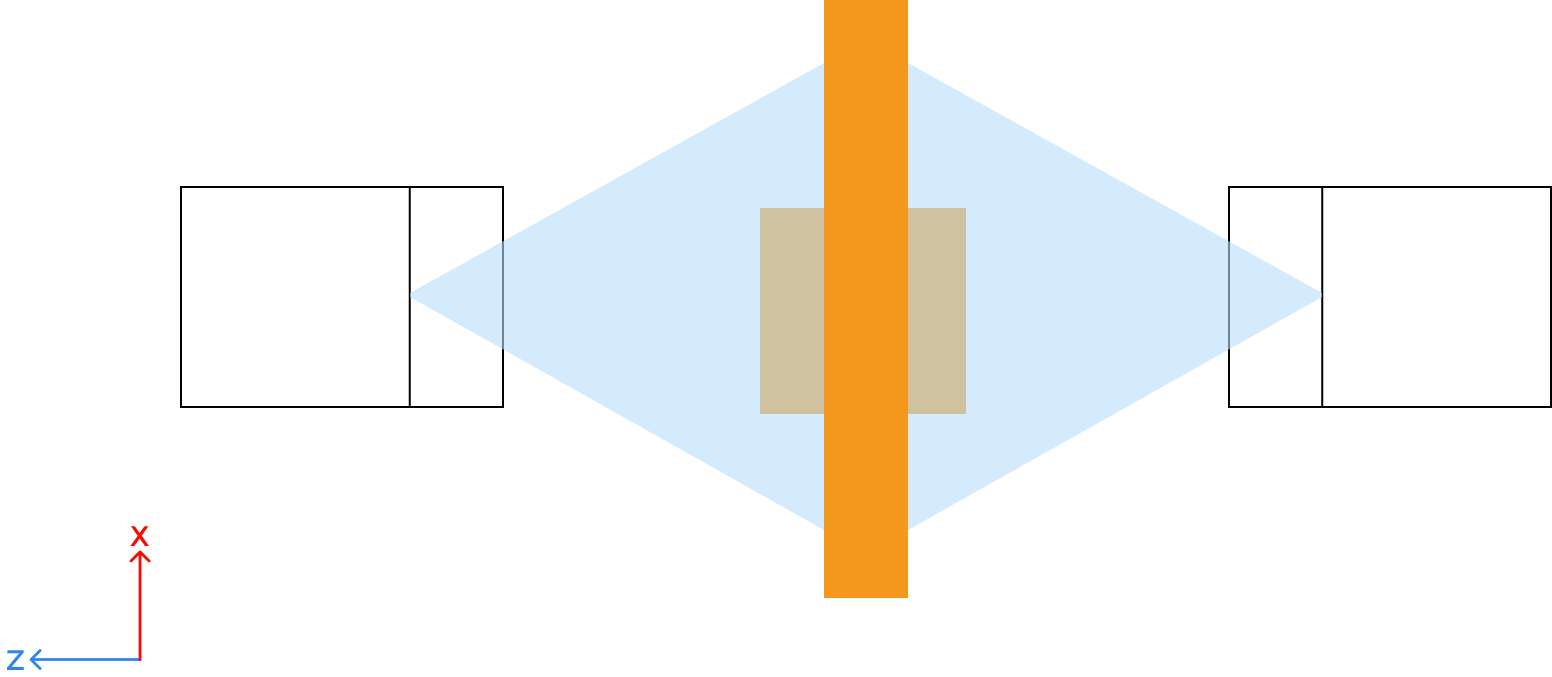

厚さと直径の測定
対象物の厚さや直径を測定する場合、複数の面を同時にスキャンする必要があります。複数台のプロファイル測定器を使用することで、全面的かつ効率的なデータ取得が可能になります。
