サーフェスデータを保存

機能

サーフェスデータを選択したファイル形式で指定のパスに保存できます。

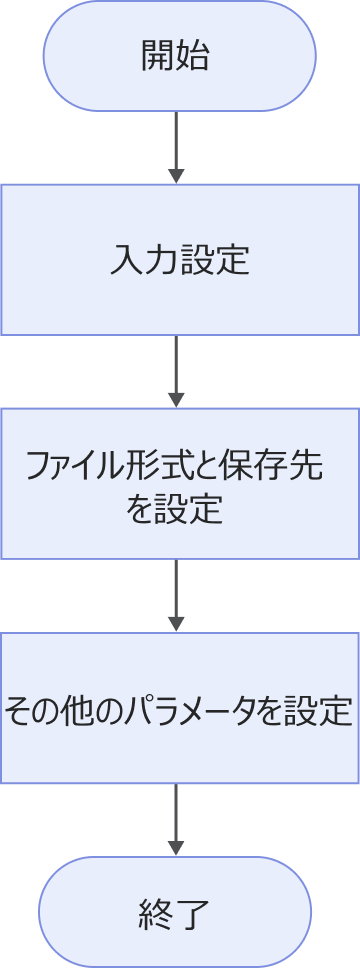

このステップの使用フローは以下の通りです。

入力データを選択します。プロジェクト編集エリアで対応するステップのポートを接続するか、パラメータ設定エリアの 入力欄 で対応する入力データを選択します。
保存するファイル形式と保存パスを設定します。
その他のパラメータを設定します。
ステップを実行した後、指定したパスに保存されたファイルを確認します。

パラメータ

説明

保存形式

サーフェスデータを保存するファイル形式を選択します。

オプション：MRAWファイル（.mraw）、PLYファイル（.ply）

保存先

ファイルの保存先パスを指定します。

画像ファイル名の接頭辞をカスタマイズ

画像ファイル名の接頭辞を設定します。

空き容量不足時に古いデータを自動削除

画像データを保存する際にディスク容量が不足した場合、システムが自動的に古いデータを削除します。

メニューバーの設定 > オプション を選択し、基本設定 タブでディスク容量不足のしきい値を設定できます。初期値は5GBです。

法線ベクトルを計算するための近傍半径

設定した近傍半径内の円に含まれる点を使用して法線ベクトルを計算します。単位はミリメートル（mm）、初期値は1.000です。

法線ベクトルを計算するためのコア半径

設定したコア半径の2倍の辺長を持つ正方形内の点を使用して法線ベクトルを計算します。単位はピクセル（px）、初期値は5です。

各ステップで共通のエラーコードについては、エラーコード一覧をご参照ください。

問題：

サーフェスデータの保存に失敗し、「MRAWファイルの保存に失敗しました：圧縮時にエラーが発生しました」というメッセージが表示されます。

考えられる原因：

使用しているWindows 10のバージョンが1903未満である可能性があります。

解決策：

以下の手順で確認・対応を行ってください。

. Windowsのバージョンを確認：設定ウィンドウを開き、システム バージョン情報（Windows 10では システム 詳細情報）を選択し、Windowsの仕様 でバージョンを確認します。
- バージョンがWindows 10 1903以降の場合、テクニカルサポートまでお問い合わせください。
- バージョンがWindows 10 1903未満の場合、以下の手順に従ってください。

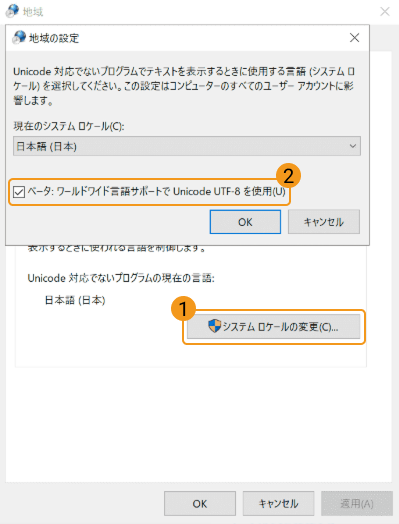

コントロールパネル を開き、時計と地域 地域をクリックします。地域ウィンドウで管理タブを選択し、システムロケールの変更 をクリックします。ポップアップした 地域の設定 ウィンドウで、ベータ：ワールドワイド言語サポートでUnicode UTF-8 を使用 にチェックを入れ、OK をクリックします。
設定を適用するには、PCを再起動します。
