コネクタピンの測定（高さ・位置度測定）
ソリューションの概要
コネクタピンの高さと位置度を正確に測定・検査し、回路基板またはコネクタへの取り付け・加工の精度を確保する精密製造向けのソリューションです。コネクタピンの高さと位置度を正確に測定することにより、回路基板またはコネクタ内で正常に機能できることが保証されます。
検出項目
-

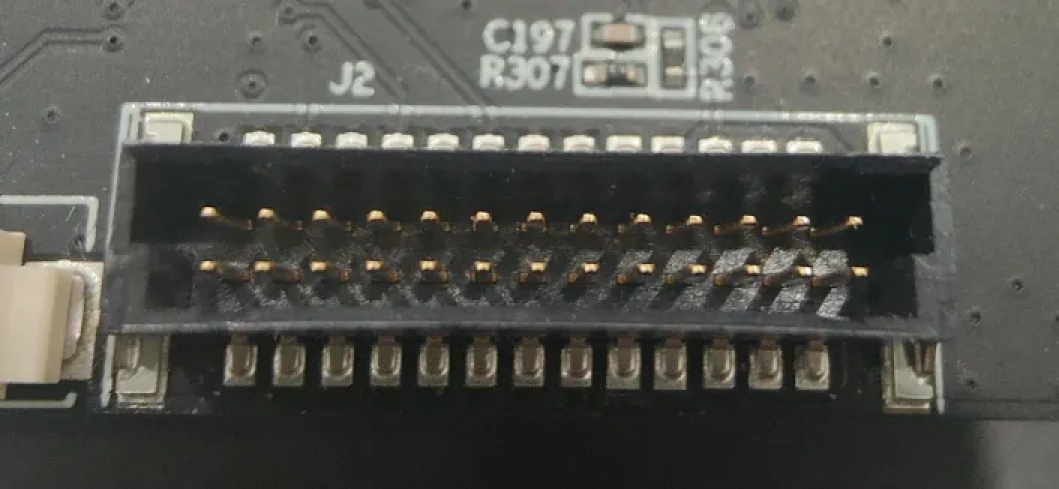

コネクタピンの高さ測定
コネクタピンの高さとは、コネクタピンの先端から基準面（プリント基板など）までの距離です。それを正確に測定することでコネクタピンが仕様に合致しているかを判断し、かつ電気性能および部品取付の品質を確認することができます。
-
コネクタピンの位置度測定
ピンからコネクタ端部までの水平距離を測定し、ピンの位置が正しいことを確認します。これにより、取付時や動作時の位置ずれや接触不良を防止できます。
ソリューションの設計
現場のニーズによって、Mech-Eye 3D インラインプロファイル測定器のセンサーヘッドをピンの上方に固定します。センサーヘッドがピンの先端に向くようにして、かつピンを全部スキャンできるようにヘッドの角度を調整します。
ソフトウェア・ハードウェア要件
-
Mech-Eye 3D インラインプロファイル測定器 + Mech-Eye Viewer ソフトウェア
迅速に対象物の表面をスキャンし、深度データと強度データを含むサーフェスデータを生成します。
-
ソフトウェア：Mech-MSR ソフトウェア
サーフェスデータを取得・処理し、ピンの高さと位置度を計算します。
導入手順
| まず、Mech-MSRソリューションライブラリから コネクタピンの測定（高さ・位置度）ソリューションを取得します。ソリューションライブラリに関する操作 をクリックして、このソリューションの取得方法をご覧ください。 |

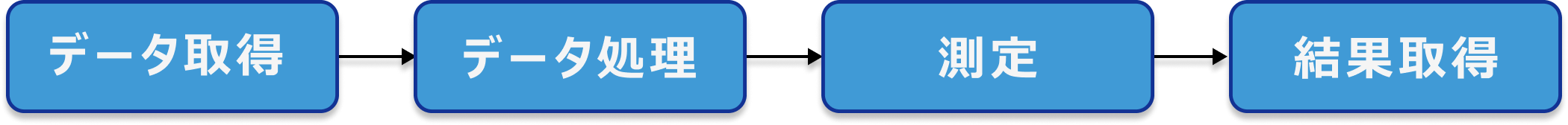

本ソリューションの導入は以下の手順で実施します。
続いて、このソリューションの導入に進みます。
