結果取得

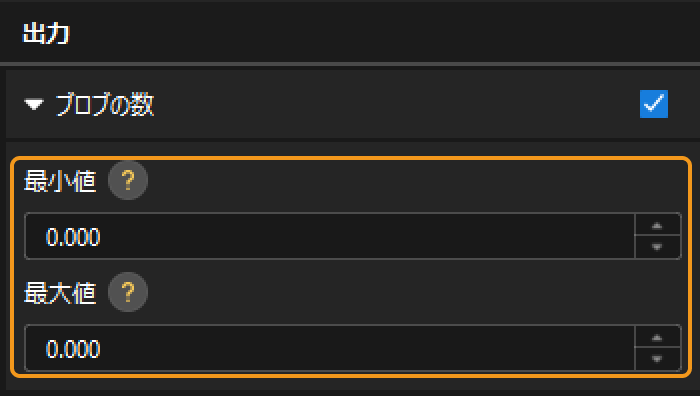

測定項目の結果を取得した後、それに合格範囲を設定して結果の合否を判断します。ブロブ解析 ステップをクリックし、その 出力欄 の ブロブの数 の最大値と最小値をいずれも 0 に設定し、凹みのない表面を目指します。

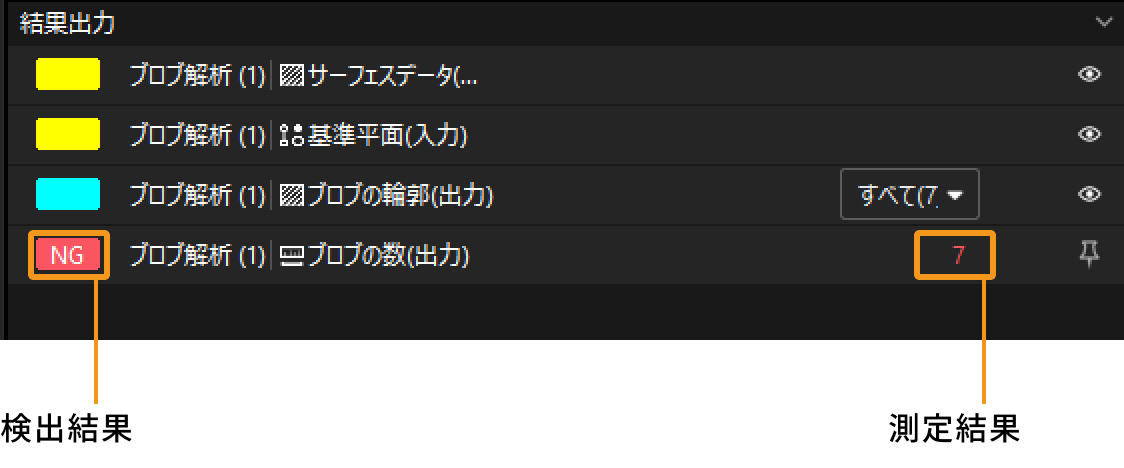

ステップを実行すると、結果出力 パネルでその結果を確認できます。

ブレーキパッドの品質検査結果は、ワーク表面に凹みがあるかないかによります。メイン画面のツールバーにある出力管理 ボタンをクリックして、プロジェクトに品質判定のルールを設定します。

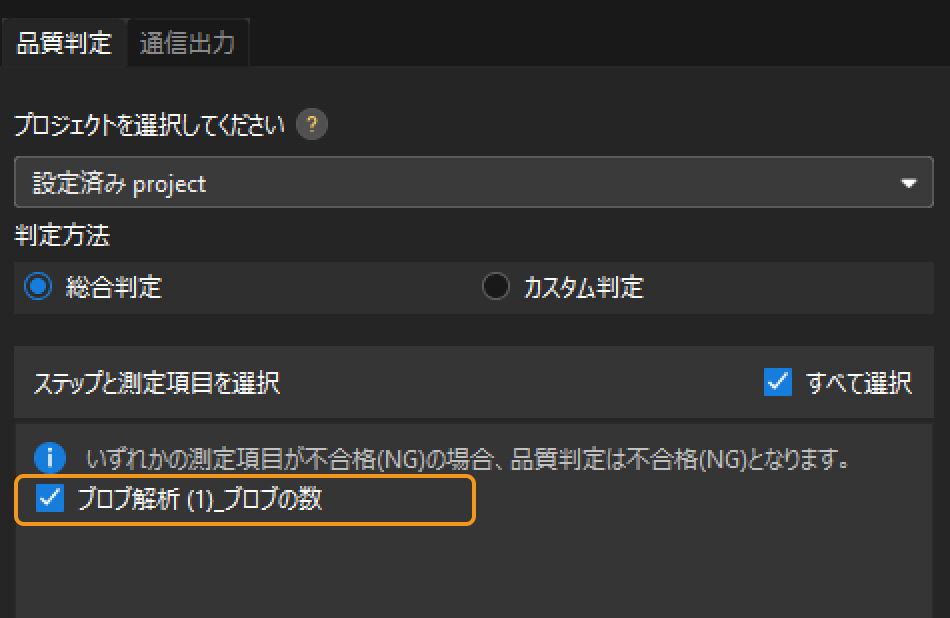

品質判定 パネルでプロジェクトを選択し、判定方法 を 総合判定 に設定し、欠陥数の対応する出力項目を選択します。

例：

適用 ボタンをクリックして設定内容を保存します。プロジェクトを実行した後、プロジェクト編集エリアの左上に、プロジェクトの判定結果が表示されます。

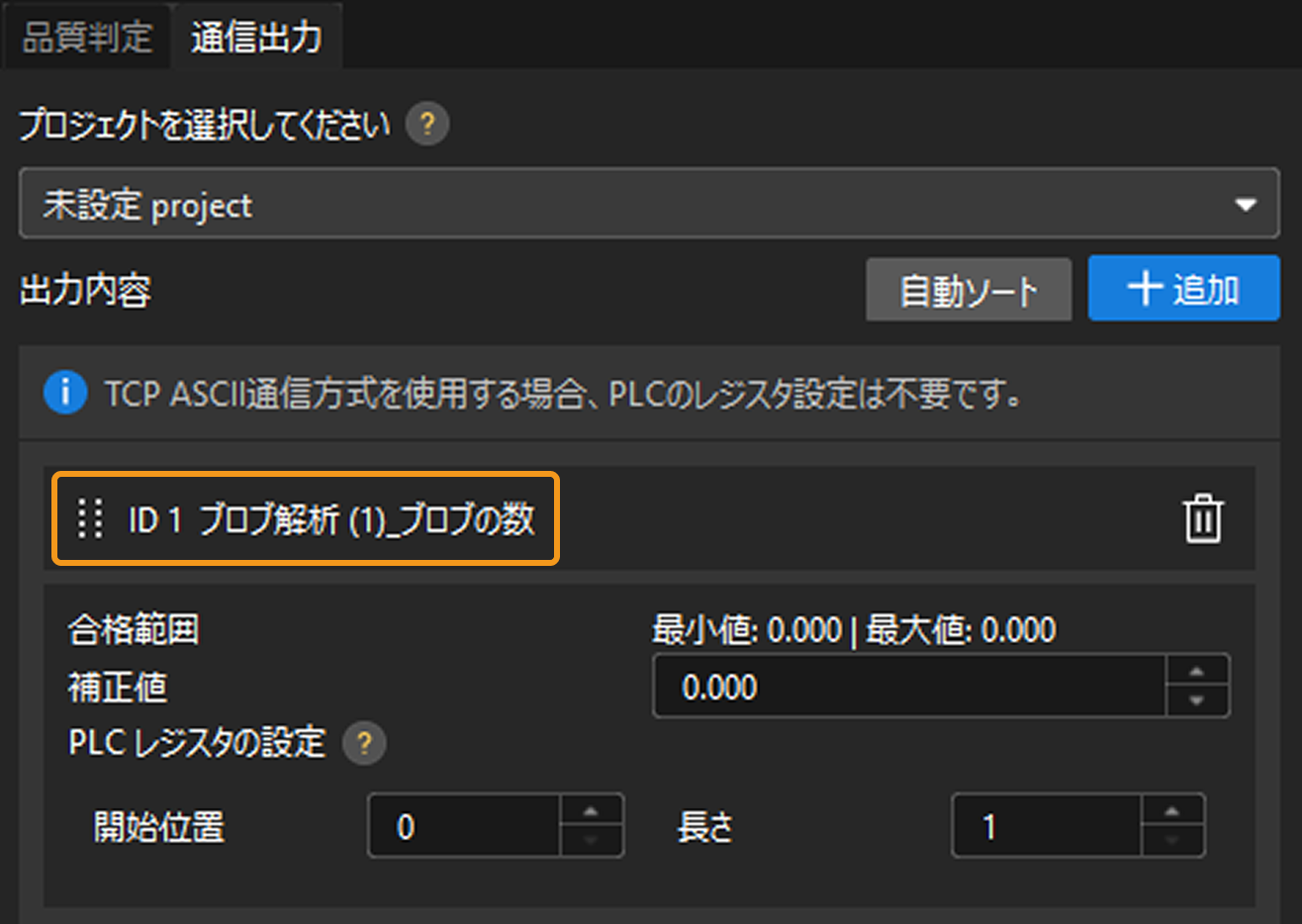

外部機器へ測定・検査の結果を送信する必要がある場合、出力管理 の 通信出力 タブで関連設定を行います。

これで、ブレーキパッドの欠陥検出（ブロブ解析）ソリューションの導入が完了しました。
