高さ測定の結果を取得

ピンの高さを測定した後、現場のニーズに応じて高さの許容範囲を決定します。Mech-MSRは、設定した許容範囲に基づいて測定値の合否を判定し、高さ検査の結果を出力します。

詳細な手順は以下の通りです。

  1. コネクタピンの高さ測定 手順にある 特徴による寸法測定 ステップをクリックします。

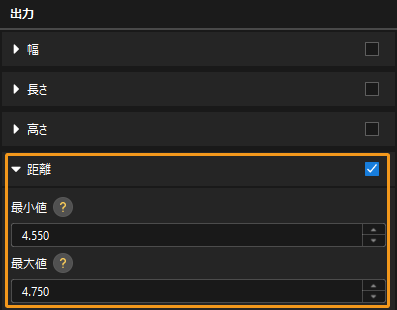

  2. ステップの 出力 パネルで、距離 のクリックメニューでピンの高さ許容範囲(最小値と最大値)を設定します。

    obtain result 0

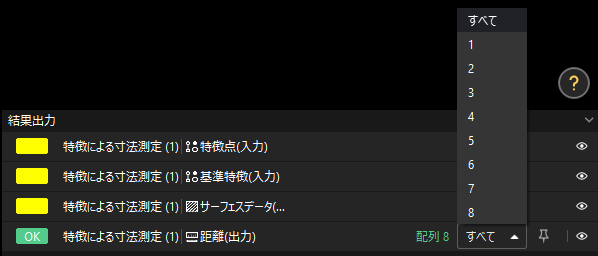

  3. ステップを実行した後、データビューアの下にある 結果出力 パネルでピン高さ検査の結果を確認できます。

    obtain result 1

    ピン高さはいずれも許容範囲内で、検査の結果は合格(OK)

コネクタ検査の結果を取得

コネクタの合否判定はピンの高さの測定結果で決定され、この測定結果こそが全プロジェクトの品質判定の結果となります。出力管理 ボタンをクリックして、プロジェクトに品質判定のルールを設定します。

品質判定 パネルでプロジェクトを選択し、「判定方法」を 総合判定 に設定し、上記の高さ測定の結果に対応する出力項目を選択します。

例:

obtain result 1

適用 ボタンをクリックして設定内容を保存します。プロジェクトを実行した後、プロジェクト編集エリアの左上に、プロジェクトの判定結果が表示されます。

より詳しい説明は、プロジェクトに総合判定ルールを設定 をご参照ください。

(オプション)外部機器へ測定・検査の結果を送信

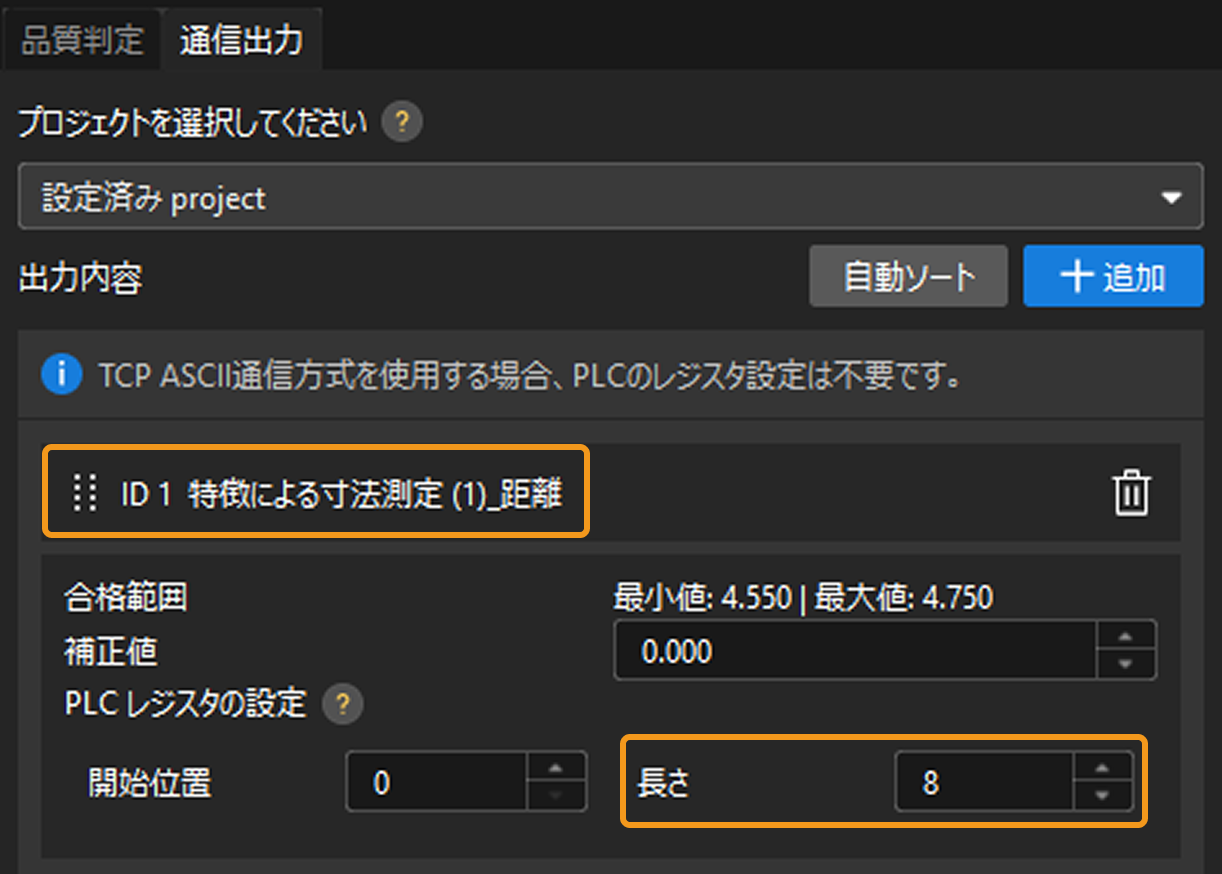

外部機器へ測定・検査の結果を送信する必要がある場合、「出力管理」の 通信出力 タブで関連設定を行います。

obtain result 2

ピン高さの対応項目「距離」を選択し、データの長さを「8」(8本のピンの数値)に設定

  • 3D測定システム(Mech-MSR)の通信設定については、通信設定 をご参照ください。

  • 外部機器との通信方法については、通信方式 をご参照ください。

これで、ピンの高さ測定ソリューションの導入が完了しました。
