クリップの有無検出

現在ご覧いただいているのは最新版の内容です(V2.1.1)。異なるバージョンを参照する場合は、画面右上のボタンから切り替えが可能です。

■ ご利用中のバージョンが分からない場合や、サポートが必要な場合はお気軽にサポート窓口までご連絡ください。

ソリューションの概要

このソリューションは、クリップの数量を検査し仕様への適合性を確認するとともに、ケーブルの確実な固定による損傷防止を実現する精密製造向けのソリューションです。

検出項目

  • クリップの数量

    クリップの数量が仕様に合致しているかを検査します。

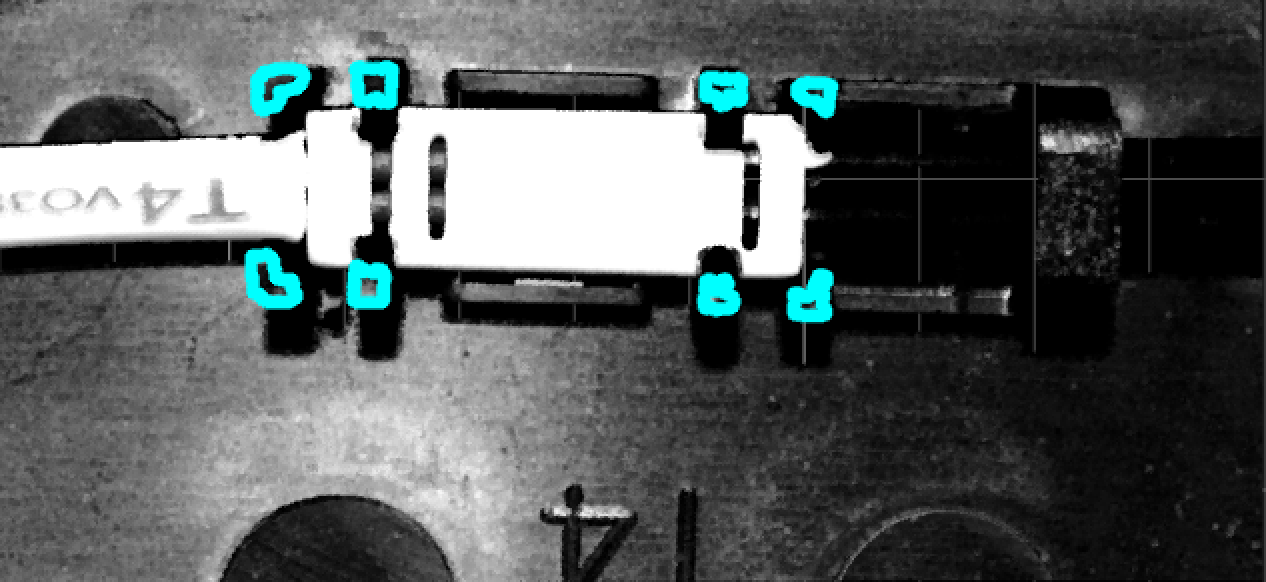

clips

本ソリューションが解決可能な課題

本ソリューションは、以下のような従来の課題を解決できます。

  • データ取得:クリップの頂面積が小さいため、従来の製品では高品質な点群データを取得するのが困難です。

  • 測定精度:高精度な測定が求められるため、結果の安定性と正確性を確保するには、データの前処理が必要です。

  • 生産性の要件が高い:現場ではタクトの要件も高いです。本ソリューションでは、高精度を実現するほか、3Dインラインプロファイル測定器によって迅速なスキャンを完成し、Mech-MSRによって高速なデータ処理をを完成することが可能です。

主要な技術仕様

主要な技術仕様は以下の通りです。

  • 繰り返し精度:30μm 以下

  • タクトタイム:2 秒以内で測定完了

主要な技術仕様は適用シーンによって異なります。実際の状況に応じて調整してください。

ソリューションの設計

現場のニーズによって、Mech-Eye 3D インラインプロファイル測定器のセンサーヘッドを測定対象ワークの上方に固定します。センサーヘッドが真直ぐワークに向くようにして、ワークスペースの制限によってヘッドの角度を調整し、検査対象全体がスキャンエリアに入っているようにします。

ソフトウェア・ハードウェア要件

  • Mech-Eye 3Dインラインプロファイル測定器 + Mech-Eye Viewerソフトウェア

    迅速に対象物の表面をスキャンし、深度データと強度データを含むサーフェスデータを生成します。

  • Mech-MSRソフトウェア

    サーフェスデータを取得・処理し、クリップの数を算出します。

導入手順

ソリューションを導入する前に、まずMech-MSRのソリューションライブラリから クリップの有無検出 ソリューションを取得します。ソリューションライブラリに関する操作 をクリックして、このソリューションの取得方法をご覧ください。

本ソリューションの導入は以下の手順で実施します。

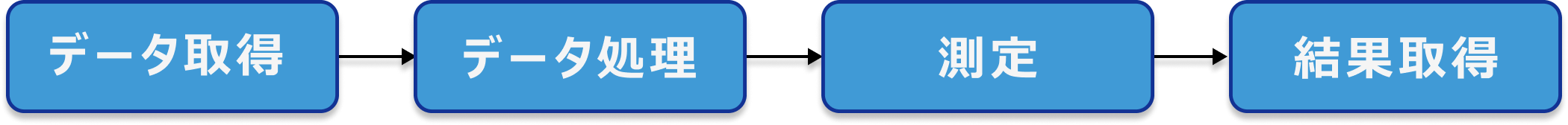

operation workflow
  1. データ取得

    ソフトウェア・ハードウェアを設置し、画像データを取得して確認します。

  2. データ処理

    サーフェスデータを位置合わせし、クリップ認識用のデータを抽出します。

  3. 測定

    クリップの数を算出します。

  4. 結果取得

    測定項目の合格範囲を設定して測定・検査の結果を出力します。


続いて、このソリューションの導入に進みます。
