コネクタピンの高さ測定

現在ご覧いただいているのは最新版の内容です(V2.1.1)。異なるバージョンを参照する場合は、画面右上のボタンから切り替えが可能です。

■ ご利用中のバージョンが分からない場合や、サポートが必要な場合はお気軽にサポート窓口までご連絡ください。

ソリューションの概要

このソリューションは、コネクタピンの高さを正確に測定・検査し、回路基板またはコネクタへの取付・加工の精度を確保する精密製造向けのソリューションです。コネクタピンの高さを正確に測定することにより、回路基板またはコネクタ内で正常に機能できることが保証されます。

検出項目

  • コネクタピンの高さ

    コネクタピンの高さとは、コネクタピンの先端から基準面(プリント基板など)までの距離です。それを正確に測定することでコネクタピンが仕様に合致しているかを判断し、かつ電気性能および部品取付の品質を確認することができます。

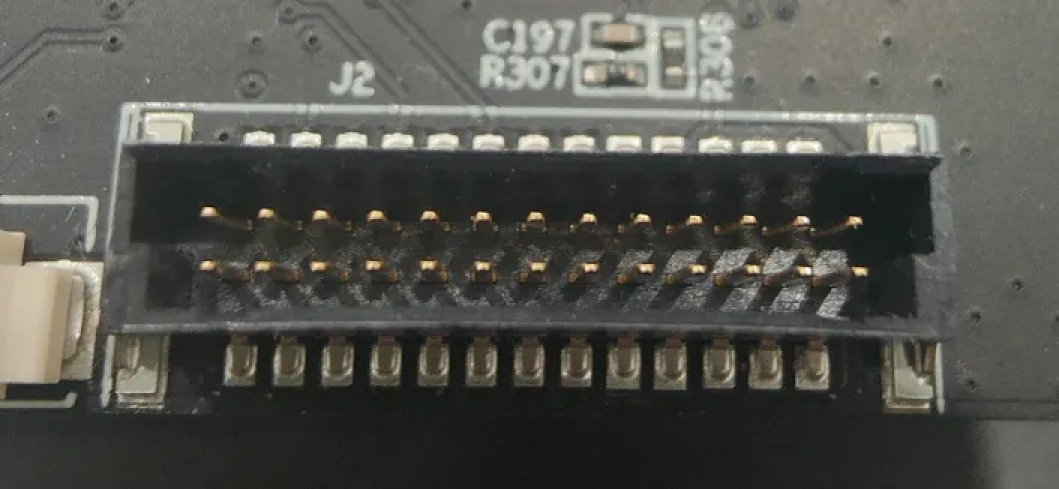

connector pins

本ソリューションが解決可能な課題

本ソリューションは、以下のような従来の課題を解決できます。

  • データ取得:ピンの先端面積が非常に小さいため、従来の製品では高品質な点群データを取得するのが困難です。

  • 測定精度:高精度な測定が求められるため、結果の安定性と正確性を確保するには、データの前処理が必要です。

  • レイアウト設計:ピンが奥まった位置にあるため、周囲構造がカメラの視界を遮り、通常のスキャン時に画像の鮮明度に影響を及ぼします。

主要な技術仕様

主要な技術仕様は以下の通りです。

  • 繰り返し精度:30μm 以下

  • タクトタイム:2 秒以内で測定完了

主要な技術仕様は適用シーンによって異なります。実際の状況に応じて調整してください。

ソリューションの設計

現場のニーズによって、Mech-Eye 3D インラインプロファイル測定器のセンサーヘッドをピンの上方に固定します。センサーヘッドがピンの先端に向くようにして、ワークスペースの制限によってヘッドの角度を調整し、ピン全体がスキャンエリアに入っているようにします。

ソフトウェア・ハードウェア要件

  • Mech-Eye 3Dインラインプロファイル測定器 + Mech-Eye Viewerソフトウェア

    迅速に対象物の表面をスキャンし、深度データと強度データを含むサーフェスデータを生成します。

  • Mech-MSRソフトウェア

    サーフェスデータを取得・処理し、ピンの高さを計算します。

導入手順

ソリューションを導入する前に、まず Mech-MSR のソリューションライブラリから コネクタピンの測定(高さ)ソリューションを取得します。ソリューションライブラリに関する操作 をクリックして、このソリューションの取得方法をご覧ください。

本ソリューションの導入は以下の手順で実施します。

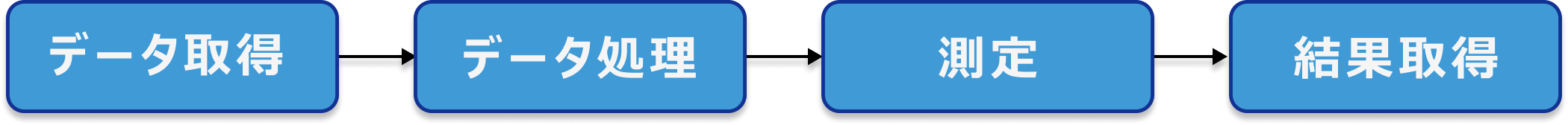

operation workflow
  1. データ取得

    ソフトウェア・ハードウェアを設置し、画像データを取得して確認します。

  2. データ処理

    サーフェスデータを位置合わせした後、フィルタリングしてピン先端のデータを取得します。

  3. 測定

    ピンの高さを測定します。

  4. 結果取得

    ピンの高さの合格範囲を設定し、測定・検査の結果を取得します。


続いて、このソリューションの導入に進みます。
