コネクタピンの高さ測定
ソリューションの概要
このソリューションは、コネクタピンの高さを精確に測定・検査し、回路基板またはコネクタへの取付・加工の精度を確保する精密製造向けのソリューションになります。コネクタピンの高さを正確に測定することにより、回路基板またはコネクタ内で正常に機能できることが保障されます。
検出項目
-
コネクタピンの高さ
コネクタピンの高さとは、コネクタピンの先端から基準面（プリント基板など）までの距離です。コネクタピンの高さを精確に測定することで、コネクタピンが仕様に合致しているかを判断することができ、電気性能および部品接合の安定性が保障されます。
ソリューションの設計
現場のニーズによって、Mech-Eye 3D インラインプロファイル測定器のセンサーヘッドをピンの上方に固定します。センサーヘッドがピンの先端に向くようにして、ワークスペースの制限によってヘッドの角度を調整し、ピン全体がスキャンエリアに入っているようにします。
ソフトウェア・ハードウェア要件
-
Mech-Eye3Dインラインプロファイル測定器 + Mech-Eye Viewerソフトウェア
迅速に対象物の表面をスキャンし、深度データと強度データを含むサーフェイスデータを生成します。
-
Mech-MSRソフトウェア
サーフェスデータを取得・処理し、ピンの高さを計算します。
設定手順
| ソリューションを実装する前に、まず Mech-MSR のソリューションライブラリからコネクタピンの測定（高さ）ソリューションを取得します。ソリューションライブラリに関する操作をクリックして、このソリューションの取得方法をご覧ください。 |

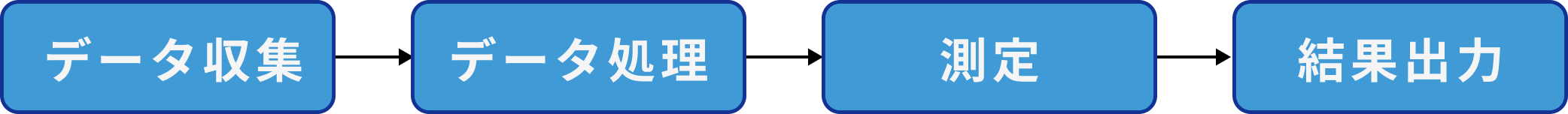

本ソリューションの導入プロセスは以下の手順で実施します。
続いては、当該ソリューションの実展開フェーズに移行します。
