結果取得
高さ測定の結果を取得する
ピンの高さを測定した後、現場のニーズに応じて高さの許容範囲を決めます。Mech-MSR は、設定した許容範囲に基づいて測定値の合否を判定し、高さ検査の結果を出力します。
具体的なプロセス：
-
コネクタピンの高さ測定手順にある特徴による寸法測定ステップをクリックします。
-

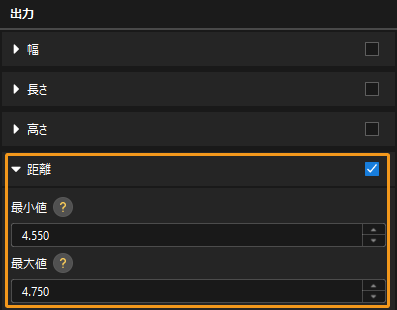

ステップの出力パネルで、距離のクリックメニューでピンの高さ許容範囲（最小値と最大値）を設定します。
-

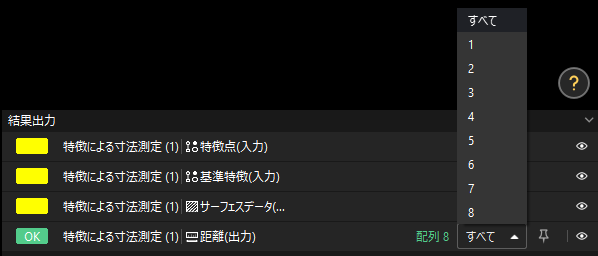

このステップを実行した後、データビューアエリアの結果出力パネルでピン高さ検査の結果を確認できます。
測定された全てのピン高さが許容範囲内にあるため、本出力項目の検査結果は合格（OK）となります。
コネクタ検査の結果を取得する
コネクタの合否判定はピンの高さの測定結果で決定され、この測定結果こそが全プロジェクトの品質判定の結果となります。出力管理ボタンをクリックして、プロジェクトに品質判定のルールを設定します。

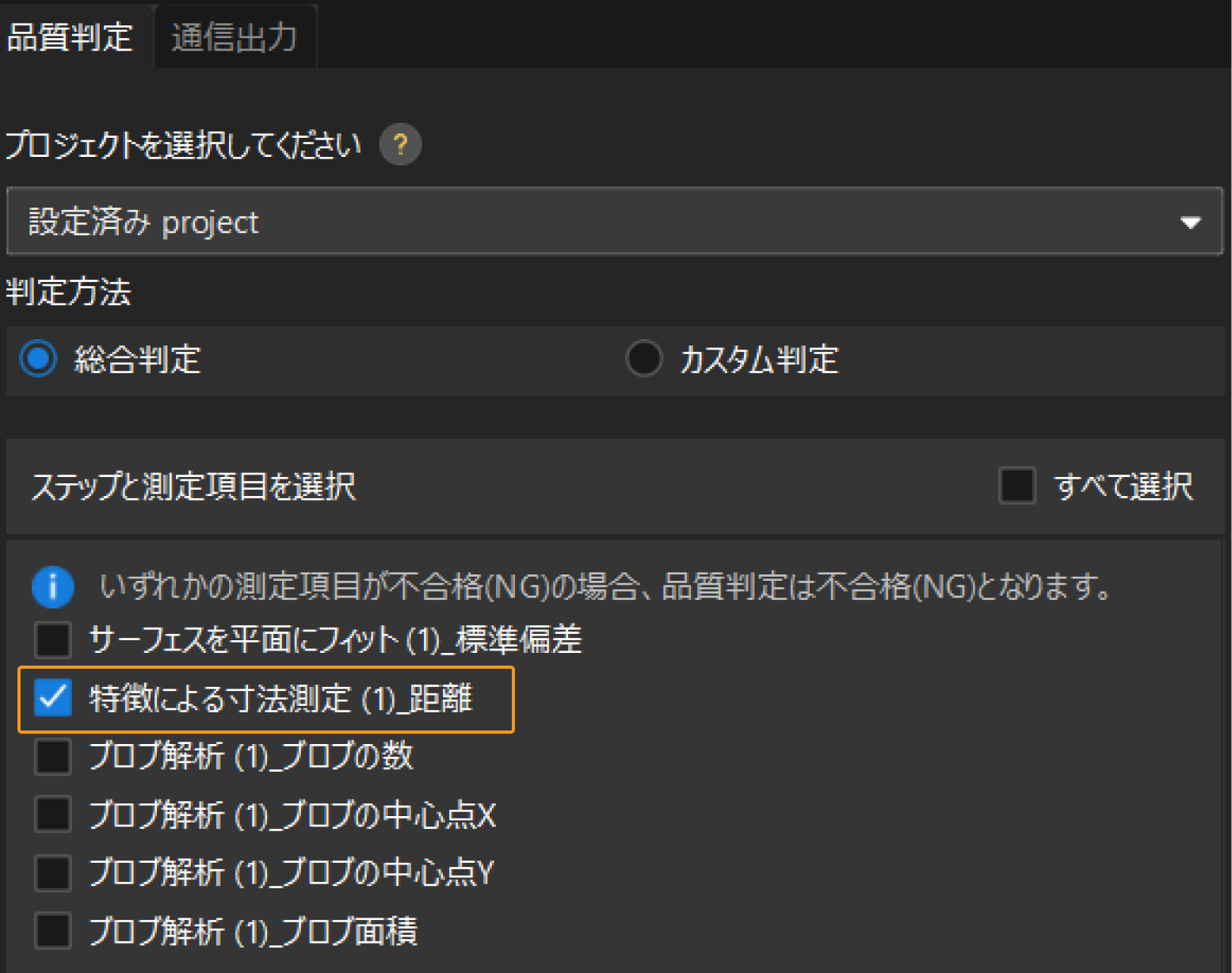

品質判定パネルでプロジェクトを選択し、「判定方法」を総合判定に設定し、上記の高さ測定の結果に対応する出力項目を選択します。
サンプル：

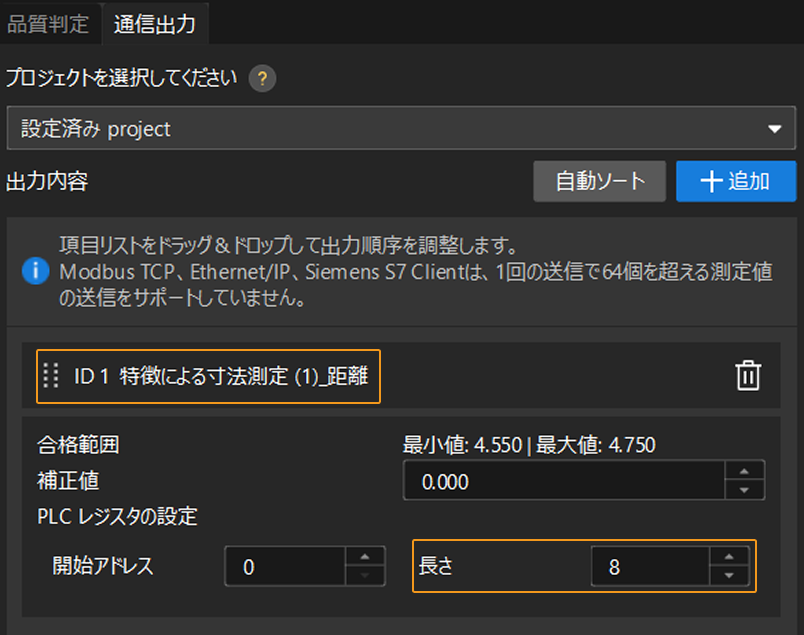

適用ボタンをクリックして設定内容を保存します。プロジェクトを実行した後、プロジェクト編集エリアの左上に、プロジェクトの判定結果が表示されます。
|
より詳しい説明は、プロジェクトに総合判定ルールを設定をご参照ください。 |
