データ処理を行ってレンガ上面の頂点を取得します。これからこのデータを使用して頂点の高さと辺長を計算します。

レンガ上面の頂点の高さを計算

基準平面と頂点の座標とを使用して頂点から平面までの距離を計算すれば頂点が取得できます。

詳細な手順は以下のようです。

平面度を測定ステップを実行して基準平面をフィットします。

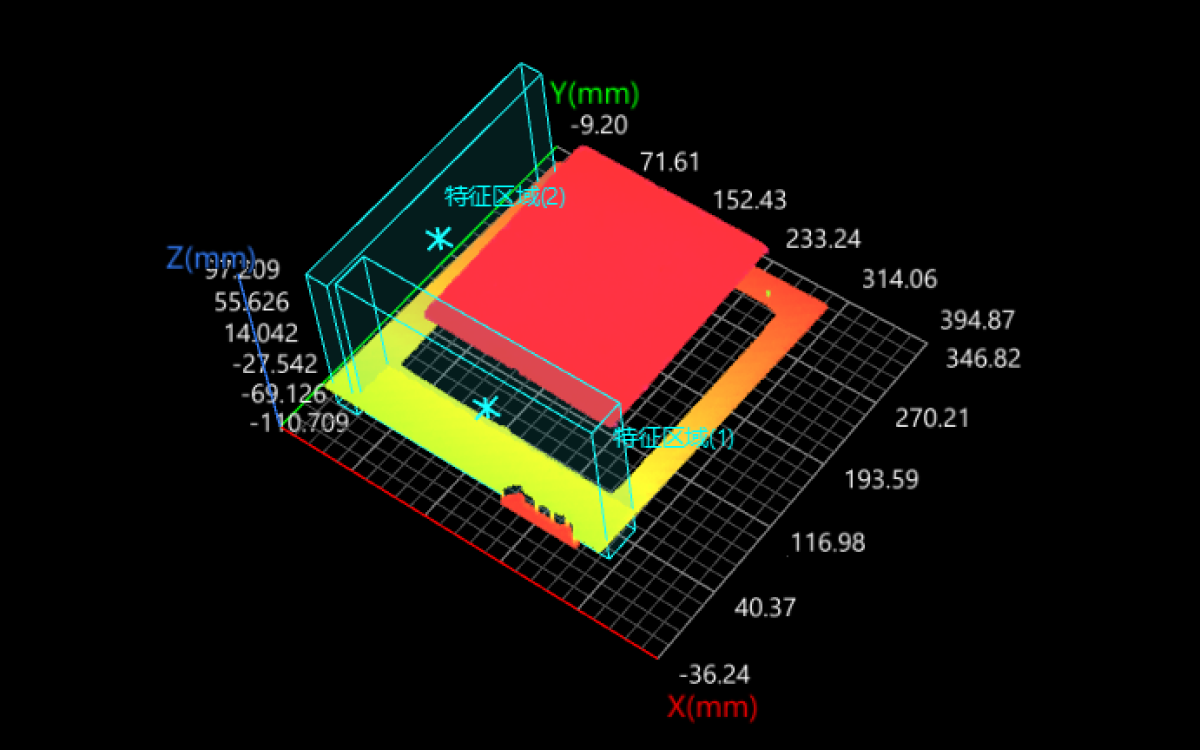

1. 特徴領域を使用してレンガ上面データを選択します。

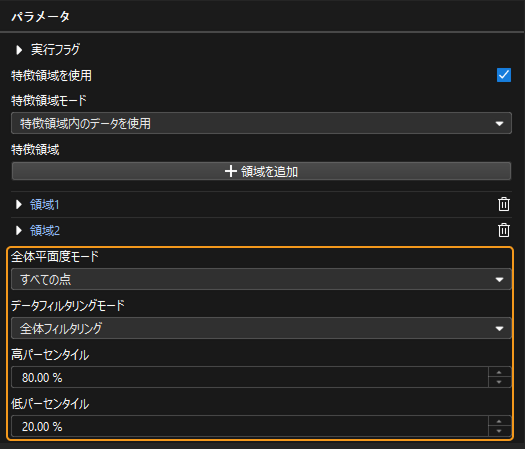

2. 以下のように平面フィッティングとフィルタリングのパラメータを設定します。
3. ステップを実行して平面を取得し、高さ測定のために使用する基準面とします。

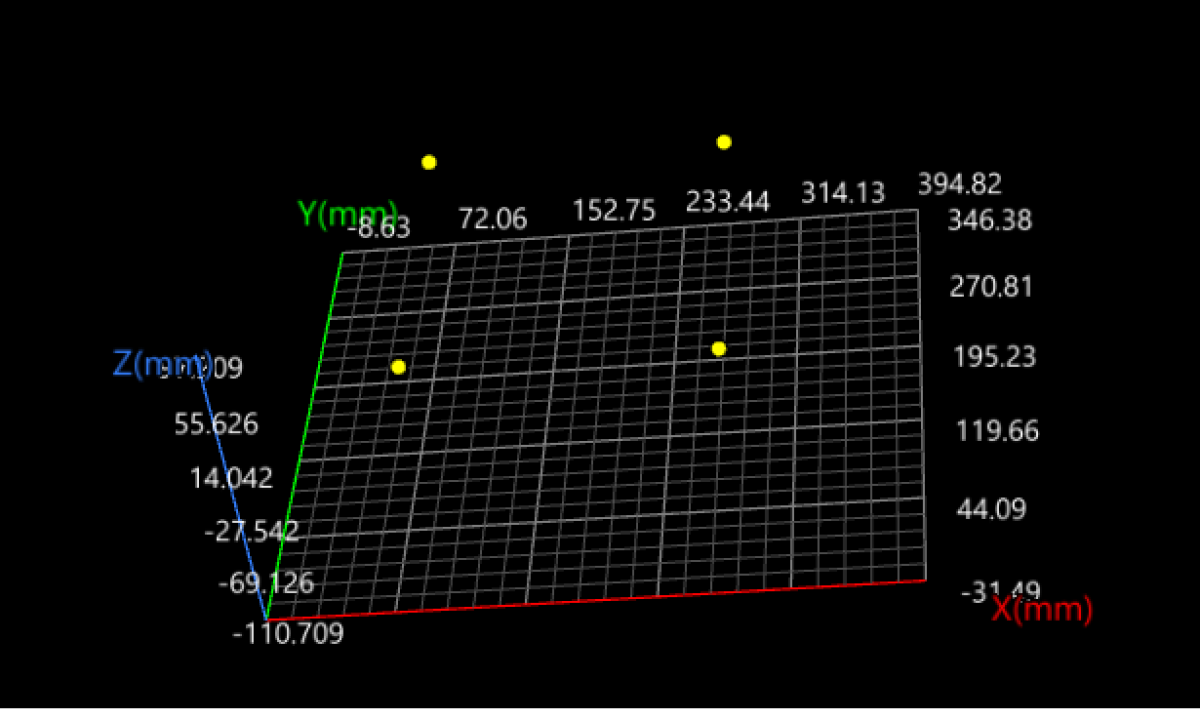

データをマージステップで頂点を同じ座標系にマージします。

このステップのパラメータ設定パネルで入力ポート数を 4に設定します。

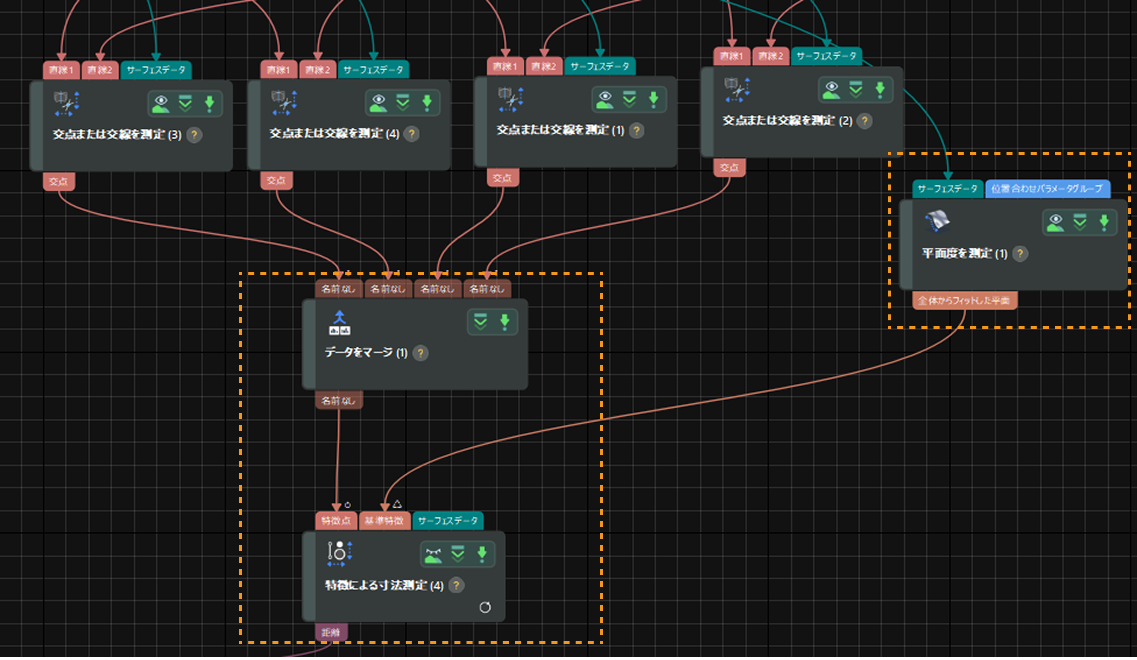

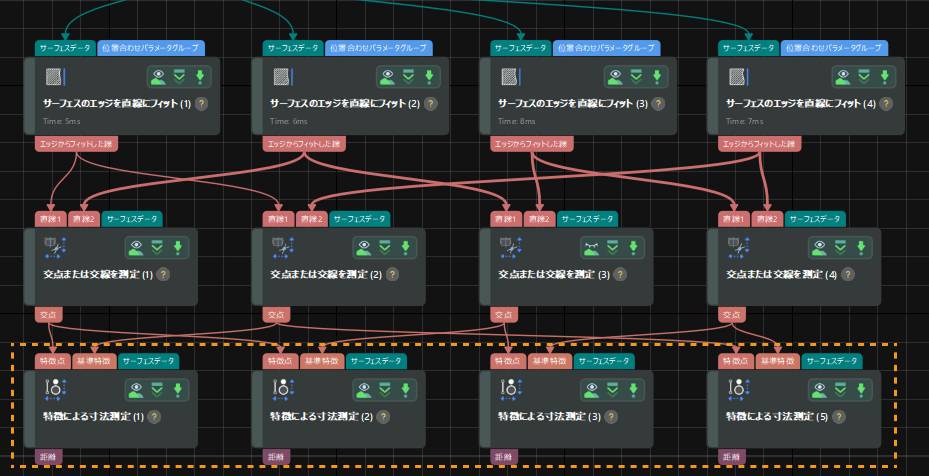

特徴による寸法測定ステップで点と平面の距離を測定します。

入力パネルでは、「特徴点」ポートに入力するデータがデータをマージステップからのデータに設定し、「基準特徴」ポートをフィットした平面にしてください。

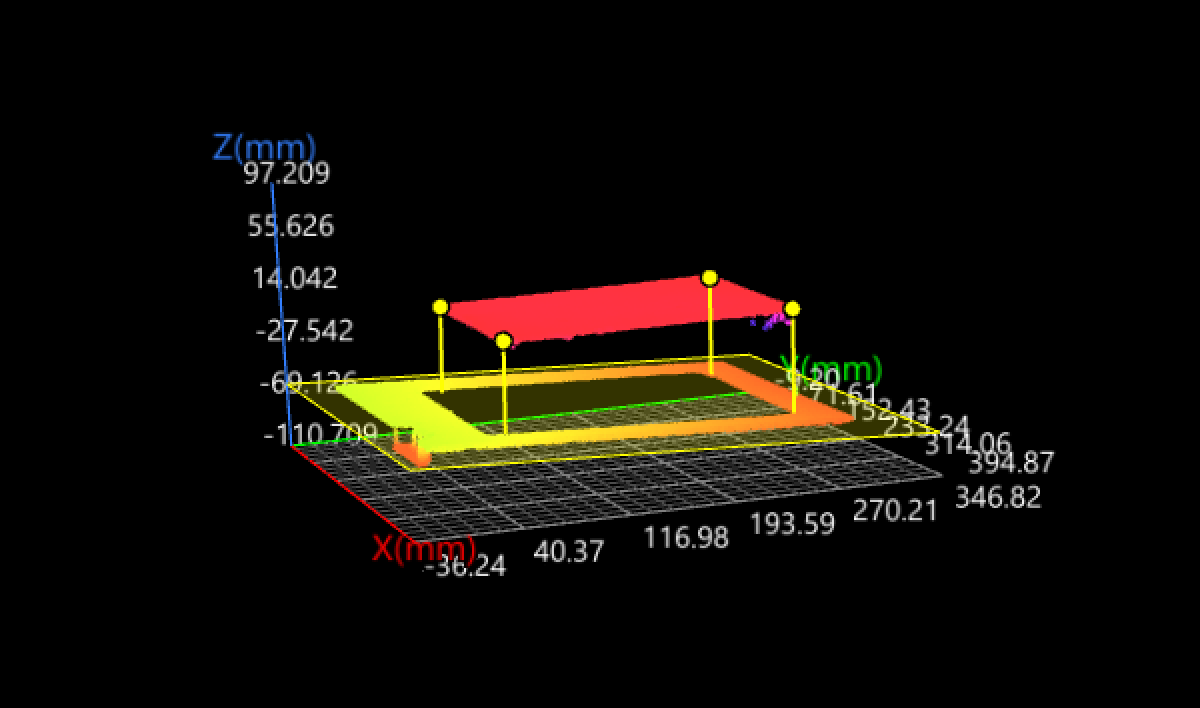

このステップの出力パネルで距離をチェックします。ステップを実行し 4つの頂点からフィットした平面までの距離を出力します。
