耐火レンガの寸法測定
ソリューションの概要
耐火レンガの加工精度を確保するためにその寸法を測定します。耐火レンガの寸法精度は、組み立ての密閉性、耐熱衝撃性、使用寿命に極めて重要です。寸法精度が低いと、レンガ同士の隙間が大きすぎたり小さすぎたりする恐れがあり、デバイス全体の耐熱性と耐摩耗性に影響します。そのため、製造工程ではロット品に対して厳格な寸法測定と品質確認を行わなければなりません。

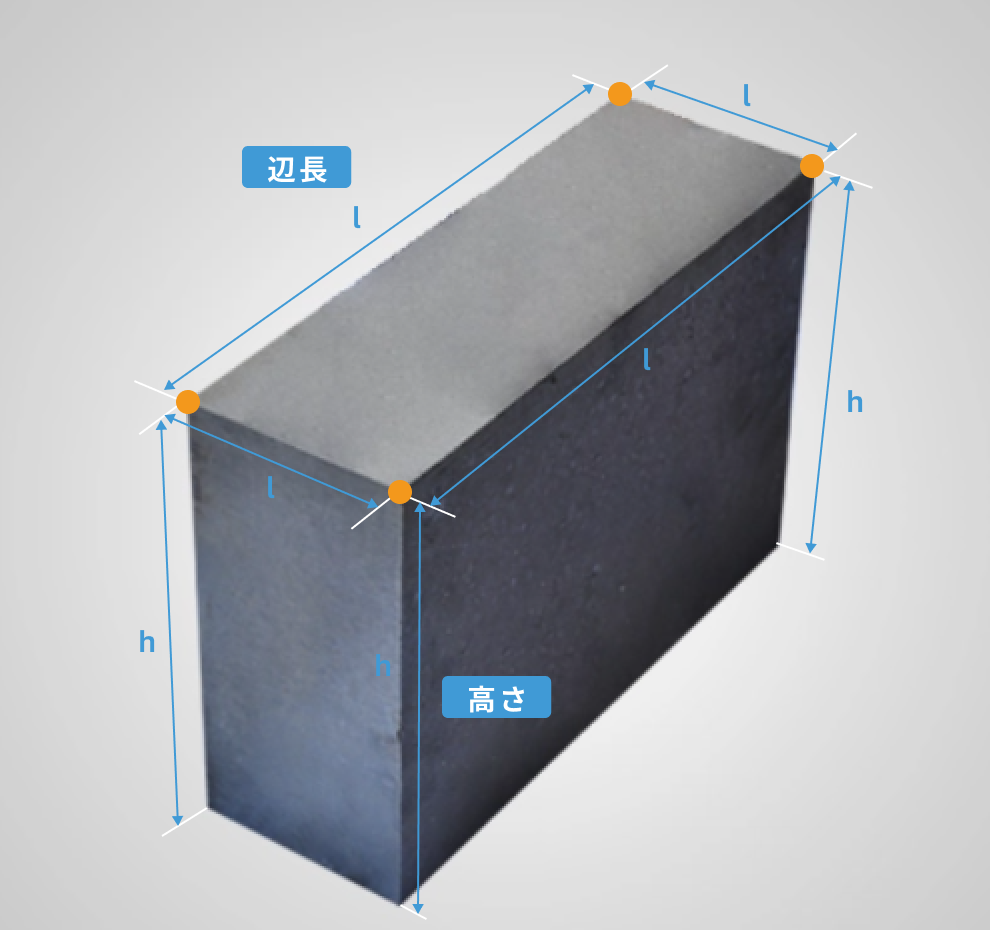

測定項目
-
耐火レンガ上面頂点の高さ
レンガ上面の各頂点の高さを正確に測定することで上面の平面度を評価できます。測定した高さが許容範囲内にない場合組立時に接触が不均一になり、全体の安定性に影響します。
-
レンガ上面の辺長
耐火レンガ上面の辺長を測定してレンガの寸法精度を確認することができます。寸法の誤差は、マッチングできない、隙間が過度に広いなど、組立時の問題を引き起こす可能性があります。
ソリューションの設計
現場のニーズに応じ、Mech-Eye 3D インラインプロファイル測定器のセンサーヘッドを耐火レンガの上方に固定します。センサーヘッドがレンガの上面に向くようにして、かつレンガ全体をスキャンできるようにヘッドの角度を調整します。
ソフトウェア・ハードウェア要件
-
Mech-Eye 3Dインラインプロファイル測定器 + Mech-Eye Viewer ソフトウェア
迅速に対象物の表面をスキャンし、深度データと強度データを含むデータを生成します。
-
Mech-MSR ソフトウェア
表面データを取得・処理し、レンガの高さと辺長を計算します。
設定手順
| ソリューションを実装する前に、まず Mech-MSR のソリューションライブラリから耐火レンガの寸法測定ソリューションを取得します。ソリューションライブラリに関する操作をクリックしてこのソリューションの取得方法をお読みください。 |
以下のように本ソリューションを構築します。
続いて、ソリューションを使用してみましょう。
