クリップ数量検査の結果を取得

クリップ数量検査を行った後、実際の要件に応じて数量の合格範囲を設定できます。Mech-MSRは、設定した合格範囲に基づいて測定結果が合格かどうかを判定し、数量検査の結果を出力します。

詳細な手順は以下の通りです。

  1. プロジェクト編集エリアで ブロブ解析 ステップをクリックします。

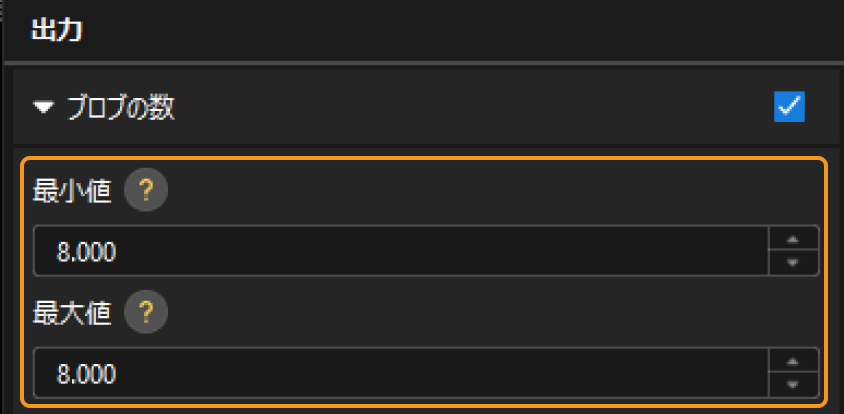

  2. ステップの 出力欄 で、ブロブの数 のクリックメニューで数量の許容範囲(最小値と最大値)を設定します。

    result 0

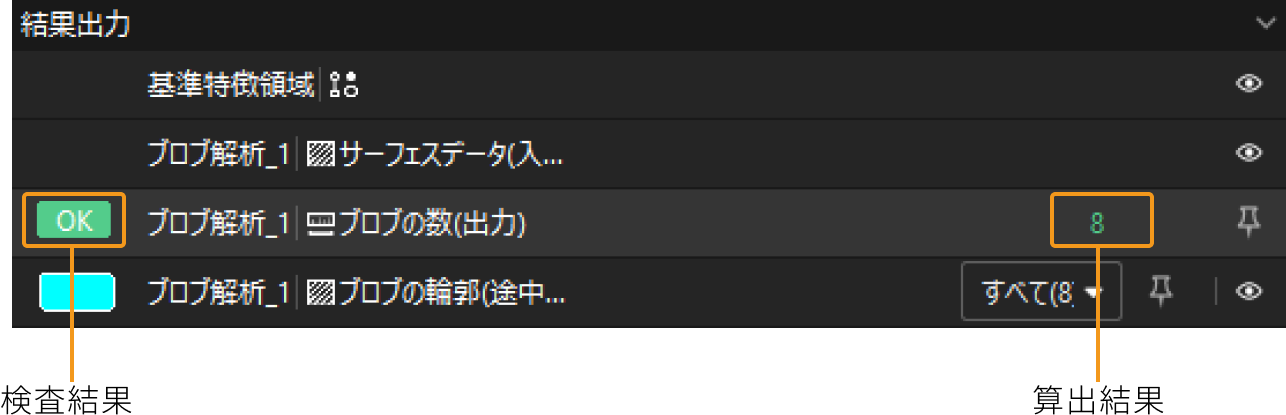

ステップを実行した後、データビューアの下にある 結果出力 パネルで数量検査の結果を確認できます。

result 1

ワーク品質検査の結果を取得

ワークの合否判定はクリップ数量の合否で決定され、この測定結果こそが全プロジェクトの品質判定の結果となります。出力管理 ボタンをクリックして、プロジェクトに品質判定のルールを設定します。

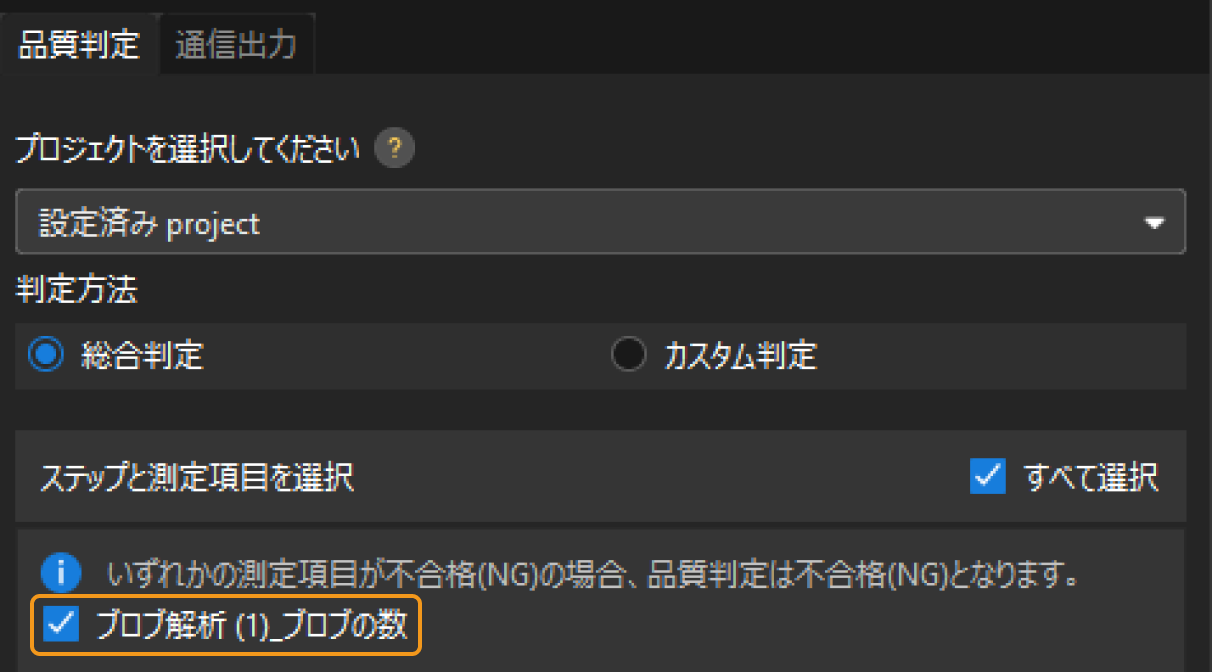

品質判定 パネルでプロジェクトを選択し、「判定方法」を 総合判定 に設定し、上記の数量検査の結果に対応する出力項目を選択します。

例:

result 2

適用 ボタンをクリックして設定内容を保存します。プロジェクトを実行した後、プロジェクト編集エリアの左上に、プロジェクトの判定結果が表示されます。

より詳細な説明は、プロジェクトに総合判定ルールを設定 をお読みください。

(オプション)外部機器へ測定・検査の結果を送信

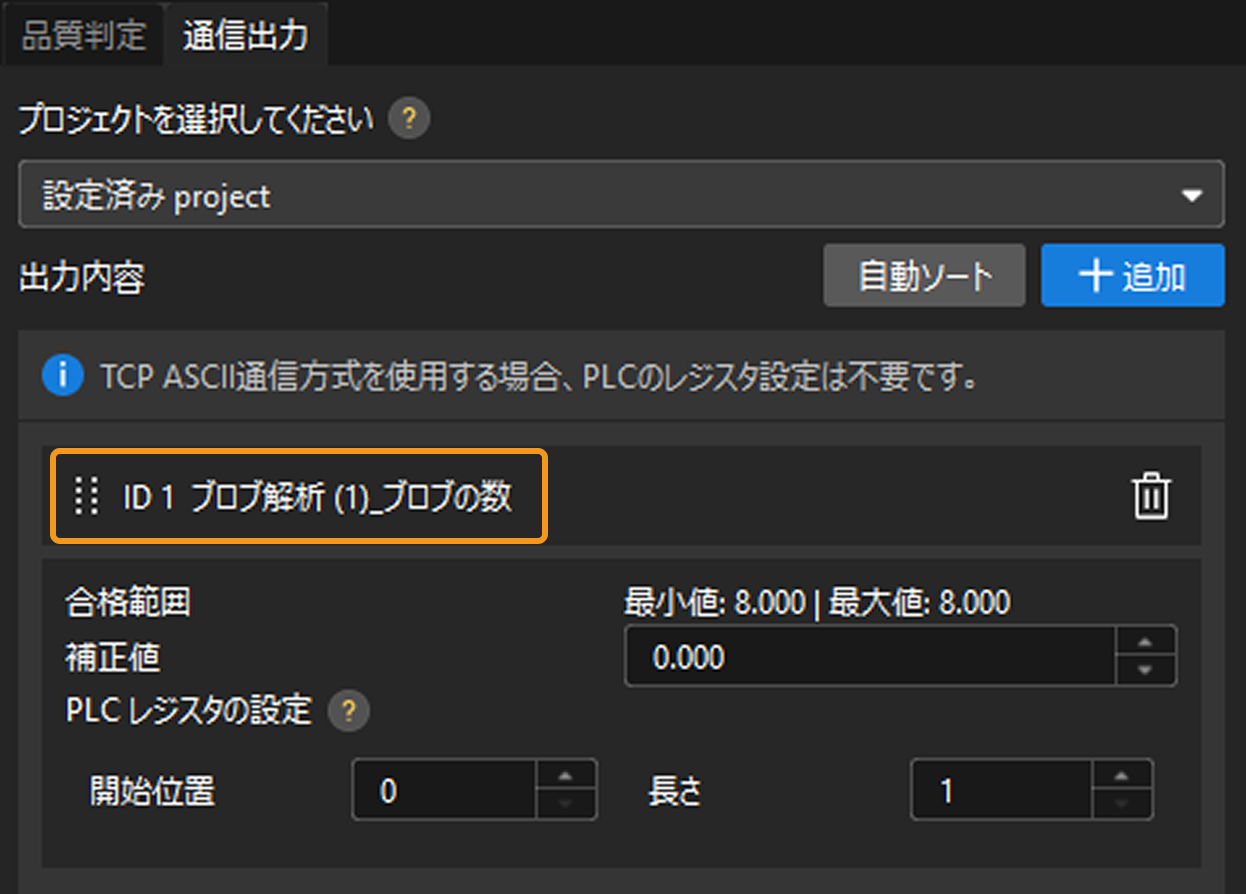

外部機器へ測定・検査の結果を送信する必要がある場合、「出力管理」の 通信出力 タブで関連設定を行います。

result 3

クリップ数量の対応項目「ブロブの数」を選択

  • 3D測定システム(Mech-MSR)の通信設定については、通信設定 をご参照ください。

  • 外部機器との通信方法については、通信方式 をご参照ください。

これで、クリップ有無検出ソリューションの導入が完了しました。
