点群を平面にフィット

現在ご覧いただいているのは最新版の内容です(V2.1.1)。異なるバージョンを参照する場合は、画面右上のボタンから切り替えが可能です。

■ ご利用中のバージョンが分からない場合や、サポートが必要な場合はお気軽にサポート窓口までご連絡ください。

機能

3D点群を平面にフィットします。

function demo

使用フロー

このステップの使用フローは以下の通りです。

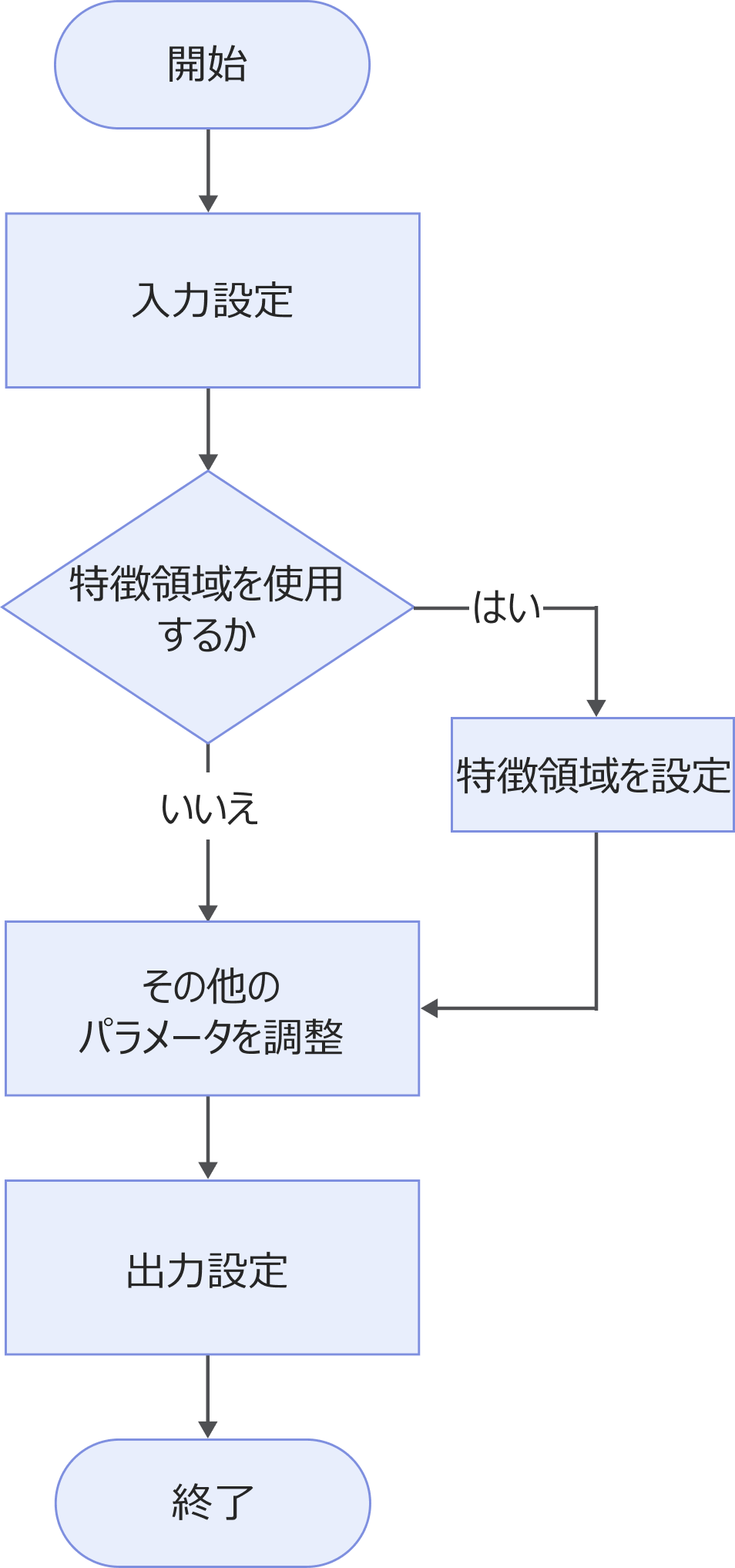

fit plane to point cloud wkf
  1. 入力データを選択します。対応するステップのポートを接続するか、パラメータ設定エリアの 入力欄 で対応する入力データを選択します。

  2. 特徴領域を使用するかどうかを選択します。

  3. その他のパラメータを設定します。

  4. 出力欄出力項目 にチェックを入れ、出力項目の左側にある ▶ をクリックして展開します。その後、合格範囲の 最小値最大値 を入力します。

  5. ステップを実行し、実行結果を確認 します。

パラメータ説明

パラメータ 説明

特徴領域を使用

チェックを外すと、すべての点が平面のフィッティングに使用されます。

チェックを入れると、1つまたは複数の特徴領域を設定できます。特徴領域内の点のみが平面フィッティングに使用されます。

点群ダウンサンプリング

平面をフィッティングする前に、点群をダウンサンプリングするかどうかを指定します。点群が高密度な場合に有効にすると、点数を減らし、計算効率を向上させることができます。

チェックを入れた後、ボクセルサイズ を設定する必要があります。

ダウンサンプリング時、点群空間を立方体のボクセル(3次元グリッド)に分割され、各ボクセル内のすべての点は1つの代表点に簡略化されます。ボクセルが大きいほど処理速度は向上しますが、フィッティング誤差が大きくなります。逆に、ボクセルが小さいほど細部を多く保持でき、フィッティング精度は高くなりますが、処理速度は遅くなります。

ボクセルサイズ は、通常点群の解像度の2倍に設定します。

最大反復回数

最適な平面をフィッティングするための最大試行回数を設定します。この回数を超えると、繰り返し処理が停止します。

初期値:40

平面タイプ

フィッティングする平面のタイプを選択します。

  • 全体平面(デフォルト):すべての点を使用して全体の平面をフィッティングします。

  • 最大平面:面積が最大の平面を検出します。

  • 最遠平面:原点から最も遠い平面を検出します。

  • 最近平面:原点から最も近い平面を検出します。

平面の法線ベクトルの方向

平面の向きを決定するために法線ベクトルの方向を指定します。アルゴリズムは、法線ベクトルがおおよそ指定した方向を向いている平面のみを探索します。

オプション:任意方向、Z軸が正方向、Z軸が負方向、X軸が正方向、X軸が負方向、Y軸が正方向、Y軸が負方向、カスタム

カスタム を選択した場合は、以下の2つのパラメータを設定して、平面法線ベクトルとして使用する唯一の方向ベクトルを決定してください。

  • 傾き角度:法線ベクトルとZ軸正方向との角度で、Z軸からのずれ具合を示します。

  • 方向角:法線ベクトルがXOY平面上に投影されたとき、その投影とX軸正方向との角度で、法線ベクトルの方向を示します。

出力説明

このステップの出力は、フィッティングされた平面であり、他のステップの入力として使用できます。

トラブルシューティング

  • 各ステップで共通のエラーコードについては、エラーコード一覧 をご参照ください。

  • エラーコードとエラーメッセージが一致しない場合は、テクニカルサポートにお問い合わせください。

CV-W7101

エラー:「平面の法線ベクトルの方向」パラメータ設定が無効です。

解決策:パラメータのドロップダウンリストから有効な「平面の法線ベクトルの方向」を選択してください。

CV-W7102

エラー:点群内の点数が少なすぎるため、平面をフィットできません。

考えられる原因:

  • ステップに入力された点群内の点数が少なすぎます。

  • 特徴領域内の点数が少なすぎます。

  • ダウンサンプリングのボクセルサイズが大きすぎて、点数が不足しています。

解決策:

  • ステップに入力された点群が、平面をフィッティングできるだけ十分であることを確認してください。

  • 特徴領域を調整し、領域内に十分な点が含まれていることを確認してください。

  • 「ボクセルサイズ」を適切に設定し、ダウンサンプリング後も十分な点数が確保されるようにしてください。

CV-W7103

エラー:設定された法線ベクトルの方向において、条件を満たす点の数が少なすぎるため、平面をフィットできません。

解決策:平面法線ベクトルの方向を適切に設定し、条件を満たす十分な点が存在するようにしてください。

CV-W7104

エラー:指定された条件を満たす平面がないため、平面をフィットできません。

解決策:パラメータ設定を確認し、条件を満たす平面が存在することを確認してください。
