読み込み手順(RobotWare 7)

コントローラとシステムバージョン

  • コントローラ:OmniCore。

  • システムバージョン:7.3バージョン以降のRobotWare。

  • システムオプション:3114-1 Multitasking。

詳細は以下の通りです。

  1. ティーチペンダントのホーム画面で 設定  システム をクリックします。

    robotware home
    robotware check1
  2. About をクリックし、 システム詳細 でRobotWareのバージョンが7.3以降であることを確認します。

    robotware check2
  3. システムオプション で3114-1 Multitaskingがインストールされていることを確認します。

    robotware check3
    システムバージョンが要求を満たしていない場合、正常に読み込むことができません。

ネットワーク接続を確立

ハードウェアの接続

下図に示すように、IPCのLANケーブルをコントローラのWANポートに接続します。

robotware connection1

IP設定

  1. ティーチペンダントのホーム画面で 設定  ネットワーク  公共ネットワーク を順番にクリックします。

  2. 次のIPアドレスを使う にチェックを入れてから、 IPアドレスサブネットマスクデフォルトゲートウェイ を設定します。ロボットのIPアドレスは、IPCのIPアドレスと同じネットワークセグメントにある必要があります。

    robotware home
    robotware connection2
    robotware connection3
    LANケーブルは、WANポートに接続する必要があります。IPを設定するとき、ロボットのWANポートのIPとLANポートのIPと区別するように注意してください。

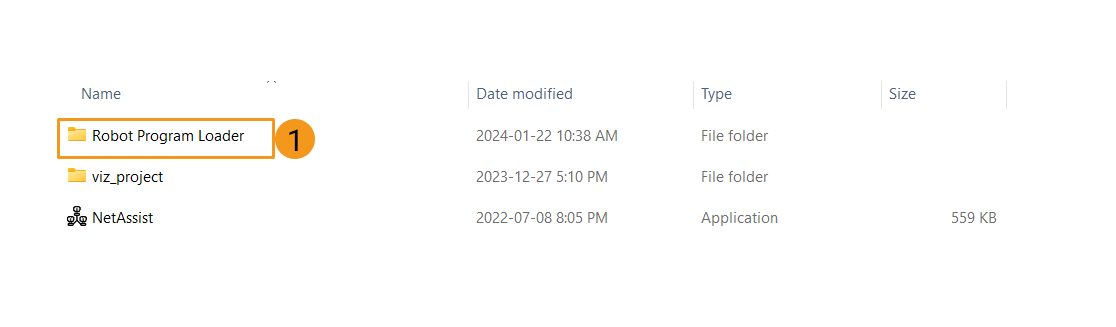

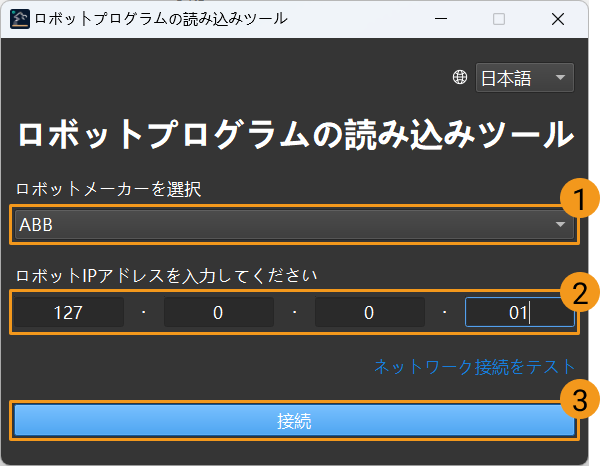

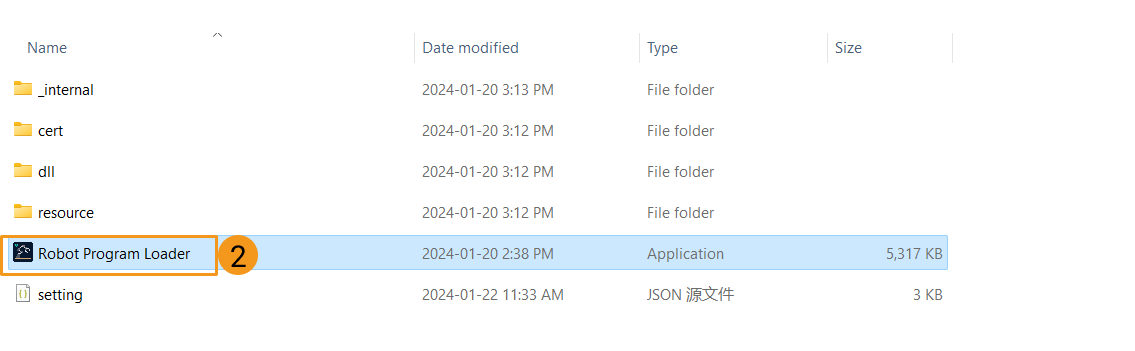

ファイルの読み込み

事前準備

Mech-Mindビジョンシステムのインストールディレクトリの Mech-Center/Robot_Server/Robot_FullControl/abb/server on ABB フォルダに格納されるファイルを、USBメモリにコピーします。

フォルダ 説明

config_robware7

Vizティーチングに必要な信号、自動読み込みモジュール、およびタスクタイプを定義するためのロボット構成ファイル

MM_robware7

ロボットプログラムモジュール

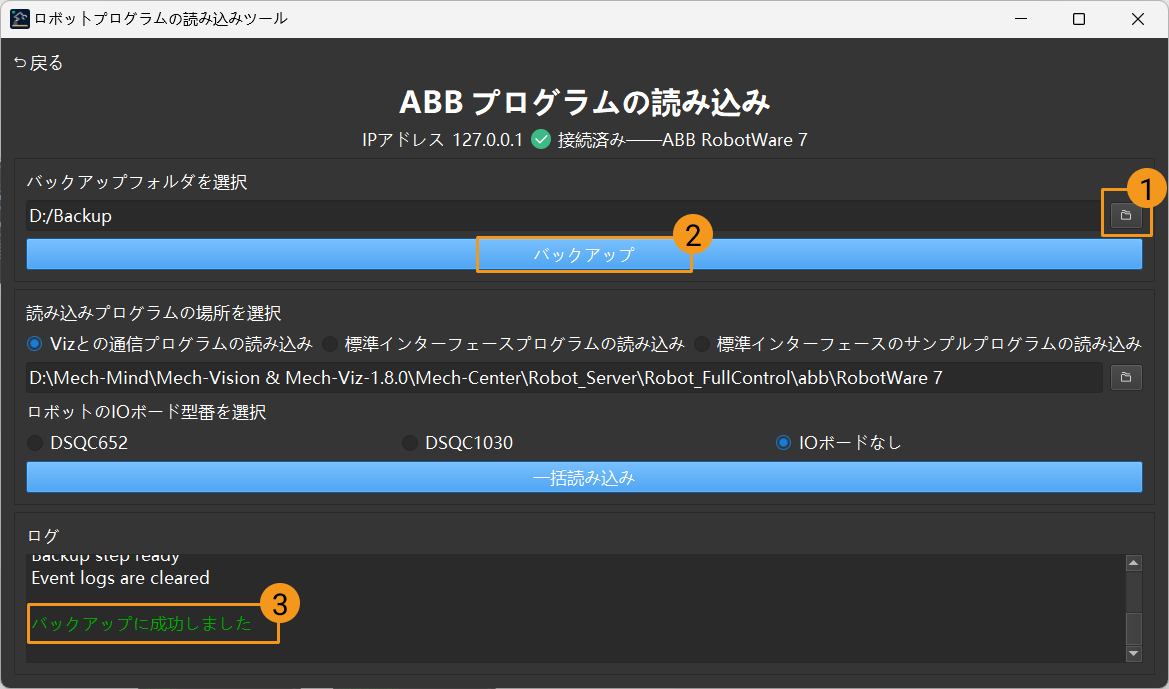

バックアップ

誤操作後にロボットシステムを復元するために、読み込む前にバックアップを作成してください。

  1. ホーム画面で 設定  バックアップと復元 をクリックします。

    robotware home
    robotware backup1
  2. バックアップ画面でバックアップ名および場所を変更してから、バックアップ をクリックします。

    robotware backup2
  3. 表示される画面で OK をクリックして、バックアップ操作が完了します。

    robotware backup3

リセット

リセットは システムのリセットRAPIDのリセット に分けられます。

  • システムのリセット は、工場出荷時のシステムパラメータとRAPIDプログラムを復元し、IO構成もリセットします。ボードやその他の通信デバイスがある場合は、システムのリセット後に再構成する必要があります。

  • RAPIDのリセット は、現在のRAPIDプログラムとデータが削除されますが、システムパラメータの構成は保持されます。

RAPIDのリセット

下図に従って RAPIDのリセット が必要であるかどうかを確認します。

reset
  1. ホーム画面で 設定  バックアップと復元 をクリックします。

    robotware home
    robotware backup1
  2. ユーザーデータのリセット 画面で RAPIDのリセット にチェックを入れてから、 リセット をクリックします。

    robotware reset1
  3. 表示される画面で OK をクリックします。

    robotware reset2

システムのリセット(使用にご注意)

  1. ホーム画面で 設定  バックアップと復元 をクリックします。

    robotware home
    robotware backup1
  2. ユーザーデータのリセット 画面で RAPIDとシステムパラメータのリセット にチェックを入れてから、 リセット をクリックします。

    robotware reset3
  3. 表示される画面で OK をクリックします。

    robotware reset2

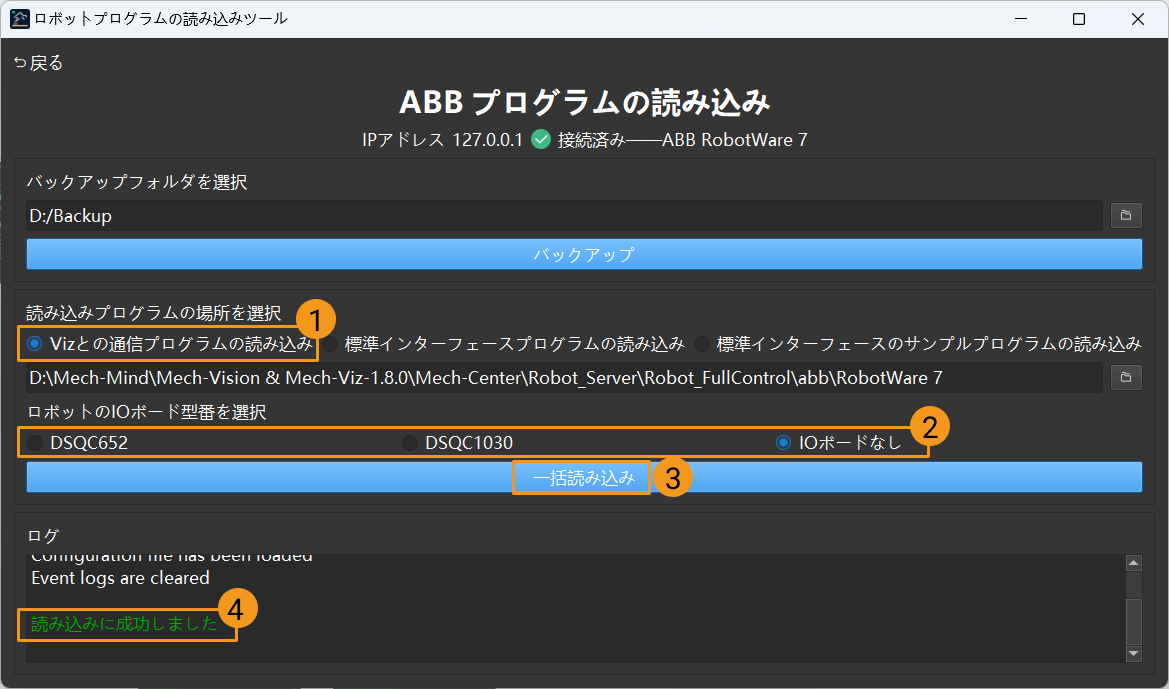

プログラムの読み込み

  1. RobotStudioを起動します。LANケーブルはコントローラのWANポートに接続されているので、下図に従ってコントローラを追加します。コントローラが追加されると、コントローラ管理ポートに自動的に接続されます。

    load program1
  2. 下図に従ってconfig_robware7フォルダに格納される2つの構成ファイルをインポートします。

    複数のファイルを同時に選択するには、ctrlを押しながらマウスの左ボタンで行います。

    load program2
  3. 表示される画面で 確認 をそれぞれクリックします。

    load program3
  4. 下図に従って、MM_robware7フォルダ全体をロボットシステムのHOMEパスにコピーします。

    load program4
  5. 下図に従って、RapidSocketsネットワークサービスを起動します。

    load program5
  6. safe_area.modプログラムでは、現場に使用されるロボットの稼働範囲に応じて安全領域の範囲(メートル単位)を変更できます。

  7. 再起動 をクリックし、読み込みを完了します。

    load program6

プログラムを実行

ポインタのリセット

  1. ホーム画面で 実働 をクリックします。

    robotware run
  2. 左側にある タスク をクリックするとタスク一覧が表示されます。右側にある 詳細設定 をクリックすると詳細なオプションが表示されます。

    robotware run1
  3. タスク一覧からT_ROB1を選択してから、 プログラムポインタをメインにリセットをクリックします。

    robotware run2
  4. 表示される画面で はい をクリックします。

    robotware run3

プログラムを実行

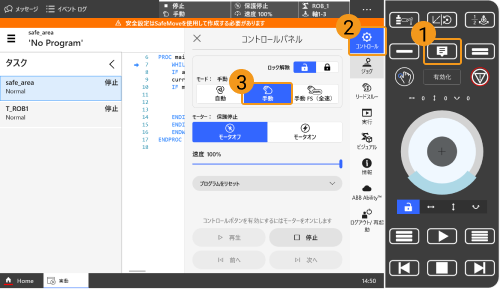

  1. icon controlpanel をクリックして コントロールパネル を開き、 コントロール  自動 をクリックします。

    robotware run4
  2. 表示される画面で確認をクリックします。

    robotware run5
  3. モータオン  再生をクリックして、プログラムを実行します。

    robotware run6
  4. 画面の左上隅にあるメッセージ をクリックしてメッセージ画面を展開します。下図のようなメッセージが表示されたら、ロボット側プログラムの読み込みが完了したことを意味します。

    robotware run7

ロボットの接続状態をテスト

詳細については、 ロボットの接続状態をテスト をご参照ください。

トラブルと対処法

読み込みが完了しても接続できない場合は、次のことを確認してください。

  • IPC側:

    • ファイアウォールがオフになっていることを確認します。

    • CMDコマンドプロンプトを介してロボットIPにpingを実行できることを確認します。

    • その他のウイルス対策ソフトの影響を受けていないことを確認してください。

    • 異なるIPネットワークセグメント上のIPCの2つのLANポート間に競合がないことを確認します。

    • ルーターを介して接続している場合は、他のLANケーブルの干渉を排除します。

  • ロボット側:

    • LANケーブルがコントローラのWANポートに正しく接続されていることを確認します。

    • ロボットのIPが正しく設定されていることを確認します。WANポートのIPが設定され、他のLANポートのIPは設定されていないことに注意してください。

    • ロボットが「プログラムの実行」を実行しました。
