3D 포즈를 배열하기 V2

현재 최신 버전 (2.2.0)에 대한 매뉴얼을 보고 계십니다. 다른 버전에 액세스하려면 페이지 오른쪽 상단 모서리에 있는 '버전 전환' 버튼을 클릭하세요.

■ 현재 사용하고 있는 제품의 버전이 확실하지 않은 경우에는 언제든지 당사 기술 지원팀에 문의하시기 바랍니다.

기능 설명

이 스텝은 지정한 규칙에 따라 3D 포즈의 순서를 배열합니다.

응용 시나리오

이 스텝은 다른 스텝에서 출력한 포즈를 일정한 규칙에 근거하여 순서를 배열하고 나중에 포즈 처리 혹은 피킹 전략을 선택하는 데 사용됩니다.

입력 및 출력

입력

입력 포트	데이터 유형	설명
포즈	Pose[]	이 포트에 입력하는 배열할 3D 포즈 리스트.

입력 포트

데이터 유형

설명

포즈

Pose[]

이 포트에 입력하는 배열할 3D 포즈 리스트.

출력

출력 포트	데이터 유형	설명
배열된 포즈	Pose[]	재배열된 3D 포즈 리스트를 출력합니다.
매핑 인덱스	Index[]	재배열된 포즈에 대응하는 인덱스 리스트를 출력합니다.

출력 포트

데이터 유형

설명

배열된 포즈

Pose[]

재배열된 3D 포즈 리스트를 출력합니다.

매핑 인덱스

Index[]

재배열된 포즈에 대응하는 인덱스 리스트를 출력합니다.

파라미터 설명

이 스텝에서는 11가지 포즈 배열 방법을 제공합니다. 자세한 설명은 다음과 같습니다.

배열하지 않음

기능 소개

"배열 방법"이 "배열하지 않음"인 경우 입력한 포즈는 배열되지 않습니다.

파라미터 설명

파라미터	설명
선택한 좌표계에서 포인트 클라우드를 표시하기	설명: 이 파라미터는 포인트 클라우드가 표시되는 좌표계를 선택하는 데 사용됩니다. + 값 리스트: 로봇 좌표계, 카메라 좌표계. + 기본값: 로봇 좌표계. + 설명: 이 파라미터는 실제 상황에 따라 선택해야 합니다.

파라미터

설명

선택한 좌표계에서 포인트 클라우드를 표시하기

설명: 이 파라미터는 포인트 클라우드가 표시되는 좌표계를 선택하는 데 사용됩니다. + 값 리스트: 로봇 좌표계, 카메라 좌표계. + 기본값: 로봇 좌표계. + 설명: 이 파라미터는 실제 상황에 따라 선택해야 합니다.

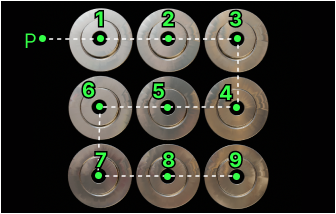

"S"자형으로 포즈 배열

기능 소개

지정된 참조 포즈와 행 및 열의 방향에 따라 행과 열로 포즈를 배열("행 방향"은 포즈 배열에서 우선순위로 지정됨)합니다. 이 유형은 일반적으로 가지런히 배열된 공작물 언로딩 또는 디팔레타이징에 사용됩니다.

파라미터 설명

파라미터	설명
행 방향	설명: 이 파라미터는 "S"자형 평면 배열할 때 행의 방향을 설정하는 데 사용됩니다. + 값 리스트: X축의 정방향, Y축의 정방향, Z축의 정방향, X축의 부방향, Y축의 부방향, Z축의 부방향. + 기본값: X축 정방향.
열 방향	설명: 이 파라미터는 "S"자형 평면 배열할 때 열의 방향을 설정하는 데 사용됩니다. + 값 리스트: X축의 정방향, Y축의 정방향, Z축의 정방향, X축의 부방향, Y축의 부방향, Z축의 부방향. + 기본값: Y축 정방향.
행 간격	설명: 이 파라미터는 "S"자형 평면 배열할 때 각 행 사이의 간격을 밀리미터(mm) 단위로 설정하는 데 사용됩니다. + 기본값: 100.000 mm

파라미터

설명

행 방향

설명: 이 파라미터는 "S"자형 평면 배열할 때 행의 방향을 설정하는 데 사용됩니다. + 값 리스트: X축의 정방향, Y축의 정방향, Z축의 정방향, X축의 부방향, Y축의 부방향, Z축의 부방향. + 기본값: X축 정방향.

열 방향

설명: 이 파라미터는 "S"자형 평면 배열할 때 열의 방향을 설정하는 데 사용됩니다. + 값 리스트: X축의 정방향, Y축의 정방향, Z축의 정방향, X축의 부방향, Y축의 부방향, Z축의 부방향. + 기본값: Y축 정방향.

행 간격

설명: 이 파라미터는 "S"자형 평면 배열할 때 각 행 사이의 간격을 밀리미터(mm) 단위로 설정하는 데 사용됩니다. + 기본값: 100.000 mm

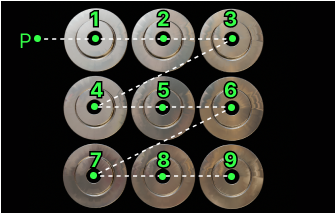

"Z"자형으로 포즈 배열

기능 소개

파라미터 설명

파라미터	설명
행 방향	설명: 이 파라미터는 "Z"자형으로 포즈 배열할 때 행의 방향을 설정하는 데 사용됩니다. + 값 리스트: X축의 정방향, Y축의 정방향, Z축의 정방향, X축의 부방향, Y축의 부방향, Z축의 부방향. + 기본값: X축 정방향.
열 방향	설명: 이 파라미터는 "Z"자형으로 포즈 배열할 때 열의 방향을 설정하는 데 사용됩니다. + 값 리스트: X축의 정방향, Y축의 정방향, Z축의 정방향, X축의 부방향, Y축의 부방향, Z축의 부방향. + 기본값: Y축 정방향.
행 간격	설명: 이 파라미터는 "Z"자형으로 포즈 배열할 때 각 행 사이의 간격을 밀리미터(mm) 단위로 설정하는 데 사용됩니다. + 기본값: 100.000 mm

파라미터

설명

행 방향

설명: 이 파라미터는 "Z"자형으로 포즈 배열할 때 행의 방향을 설정하는 데 사용됩니다. + 값 리스트: X축의 정방향, Y축의 정방향, Z축의 정방향, X축의 부방향, Y축의 부방향, Z축의 부방향. + 기본값: X축 정방향.

열 방향

설명: 이 파라미터는 "Z"자형으로 포즈 배열할 때 열의 방향을 설정하는 데 사용됩니다. + 값 리스트: X축의 정방향, Y축의 정방향, Z축의 정방향, X축의 부방향, Y축의 부방향, Z축의 부방향. + 기본값: Y축 정방향.

행 간격

설명: 이 파라미터는 "Z"자형으로 포즈 배열할 때 각 행 사이의 간격을 밀리미터(mm) 단위로 설정하는 데 사용됩니다. + 기본값: 100.000 mm

포즈 X 값으로 배열

기능 소개

모든 포즈는 X 값에 따라 배열되며 오름차순 및 내림차순을 조정할 수 있습니다.

파라미터 설명

파라미터	설명
오름차순으로 배열	설명: 선택한 후, X 값이 작은 것부터 큰 것 순으로 포즈가 배열됩니다. + 기본값: 선택함.

파라미터

설명

오름차순으로 배열

설명: 선택한 후, X 값이 작은 것부터 큰 것 순으로 포즈가 배열됩니다. + 기본값: 선택함.

포즈 Y 값으로 배열

기능 소개

모든 포즈는 Y 값에 따라 배열되며 오름차순 및 내림차순을 조정할 수 있습니다.

파라미터 설명

파라미터	설명
오름차순으로 배열	설명: 선택한 후, Y 값이 작은 것부터 큰 것 순으로 포즈가 배열됩니다. + 기본값: 선택함.

파라미터

설명

오름차순으로 배열

설명: 선택한 후, Y 값이 작은 것부터 큰 것 순으로 포즈가 배열됩니다. + 기본값: 선택함.

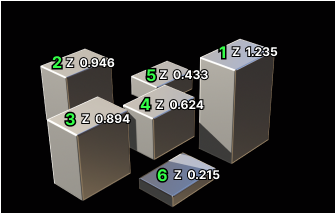

포즈 Z 값으로 배열

기능 소개

모든 포즈는 Z 값에 따라 배열되며 오름차순 및 내림차순을 조정할 수 있습니다.

파라미터 설명

파라미터	설명
오름차순으로 배열	설명: 선택한 후, Z 값이 작은 것부터 큰 것 순으로 포즈가 배열됩니다. + 기본값: 선택함.

파라미터

설명

오름차순으로 배열

설명: 선택한 후, Z 값이 작은 것부터 큰 것 순으로 포즈가 배열됩니다. + 기본값: 선택함.

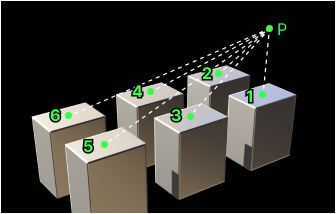

포즈와 참조 포즈 사이의 거리를 기준으로 배열

기능 소개

모든 입력 포즈에서 참조 포즈까지의 거리를 계산하고, 거리에 따라 포즈를 다시 배열합니다.

파라미터 설명

파라미터	설명
오름차순으로 배열	설명: 선택한 후, 포즈와 기준 포즈 사이 거리의 작은 것부터 큰 것 순으로 포즈가 배열됩니다. + 기본값: 선택함.

파라미터

설명

오름차순으로 배열

설명: 선택한 후, 포즈와 기준 포즈 사이 거리의 작은 것부터 큰 것 순으로 포즈가 배열됩니다. + 기본값: 선택함.

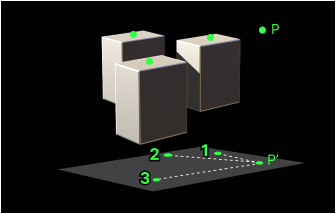

XY 평면에서 포즈와 참조 포즈 사이의 거리를 기준으로 배열

기능 소개

입력 포즈와 지정된 기준 포즈를 XY 평면에 투영하고, 포즈와 기준 포즈 사이의 거리를 계산하고, 거리에 따라 포즈를 배열합니다.

파라미터 설명

파라미터	설명
오름차순으로 배열	설명: 선택한 후, 기준 포즈가 위치한 XY 평면과의 거리가 오름차순으로 포즈가 배열됩니다. + 기본값: 선택함.

파라미터

설명

오름차순으로 배열

설명: 선택한 후, 기준 포즈가 위치한 XY 평면과의 거리가 오름차순으로 포즈가 배열됩니다. + 기본값: 선택함.

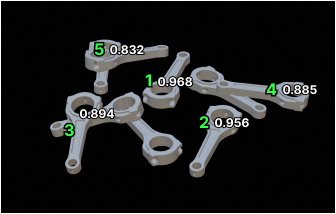

포즈 믿음도로 배열

기능 소개

사용자가 입력한 포즈에 해당하는 믿음도 값에 따라 포즈가 배열되며 오름차순, 내림차순을 조정할 수 있습니다.

파라미터 설명

파라미터	설명
오름차순으로 배열	설명: 선택한 후, 믿음도 값의 작은 것부터 큰 것 순으로 포즈가 배열됩니다. + 기본값: 선택함.

파라미터

설명

오름차순으로 배열

설명: 선택한 후, 믿음도 값의 작은 것부터 큰 것 순으로 포즈가 배열됩니다. + 기본값: 선택함.

포즈와 기준 포즈 사이의 좌표축 투영 거리를 기준으로 배열

기능 소개

기준 포즈의 좌표축에 포즈를 투영하고 투영 거리를 계산한 후 거리에 따라 포즈를 배열합니다.

파라미터 설명

파라미터	설명
오름차순으로 배열	설명: 선택한 후, 투영 거리의 작은 것부터 큰 것 순으로 포즈가 배열됩니다. + 기본값: 선택함.
기준 방향	설명: 이 파라미터는 포즈 투영을 위한 기준 포즈의 좌표축과 방향을 선택하는 데 사용됩니다. + 값 리스트: X축의 정방향, Y축의 정방향, Z축의 정방향, X축의 부방향, Y축의 부방향, Z축의 부방향. + 기본값: X축 정방향.

파라미터

설명

오름차순으로 배열

설명: 선택한 후, 투영 거리의 작은 것부터 큰 것 순으로 포즈가 배열됩니다. + 기본값: 선택함.

기준 방향

설명: 이 파라미터는 포즈 투영을 위한 기준 포즈의 좌표축과 방향을 선택하는 데 사용됩니다. + 값 리스트: X축의 정방향, Y축의 정방향, Z축의 정방향, X축의 부방향, Y축의 부방향, Z축의 부방향. + 기본값: X축 정방향.

직육면체의 대각선 길이를 기준으로 배열

기능 소개

입력된 직육면체 크기를 기준으로 대각선 길이를 계산하고, 대각선 길이에 따라 포즈를 배열합니다. 이 배열 방법은 상자를 디팔레타이징하는 시나리오에서 자주 사용됩니다.

파라미터 설명

파라미터	설명
오름차순으로 배열	설명: 선택한 후, 직육면체의 대각선 길이를 기준으로 작은 것부터 큰 것 순으로 포즈가 배열됩니다. + 기본값: 선택함.

파라미터

설명

오름차순으로 배열

설명: 선택한 후, 직육면체의 대각선 길이를 기준으로 작은 것부터 큰 것 순으로 포즈가 배열됩니다. + 기본값: 선택함.

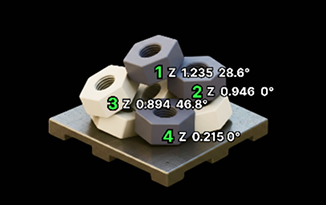

2차원 배열

기능 소개

이 배열 방법은 두 가지 차원의 정보에 따라 포즈를 배열할 수 있습니다. 먼저 차원 1에 따라 포즈를 배열하고 레이어로 나눈 다음, 각 레이어 내에서 차원 2에 따라 배열합니다. 오름차순/내림차순을 조정할 수 있습니다. 배열 차원은 물체 높이, 각도 등 임의의 수치 유형이 될 수 있습니다.

파라미터 설명

파라미터	설명
차원 1 레이어 간격	파라미터 설명: 이 파라미터는 차원 1 레이어 분리 시의 간격을 설정합니다. + 기본값: 0.1000
차원 1 오름차순 배열	파라미터 설명: 선택한 후, 포즈가 차원 1의 값에 따라 작은 것부터 큰 것 순으로 배열됩니다. + 기본값: 선택함.
차원 2 오름차순 배열	파라미터 설명: 선택한 후, 각 레이어 내에서 포즈가 차원 2의 값에 따라 작은 것부터 큰 것 순으로 배열됩니다. + 기본값: 선택함.
선택한 좌표계에서 포인트 클라우드 표시	파라미터 설명: 이 파라미터는 포인트 클라우드를 표시할 좌표계를 선택하는 데 사용됩니다. + 값 리스트: 로봇 좌표계, 카메라 좌표계. + 기본값: 로봇 좌표계. + 조정 설명: 실제 상황에 따라 이 파라미터를 선택해야 합니다.

파라미터

설명

차원 1 레이어 간격

파라미터 설명: 이 파라미터는 차원 1 레이어 분리 시의 간격을 설정합니다. + 기본값: 0.1000

차원 1 오름차순 배열

파라미터 설명: 선택한 후, 포즈가 차원 1의 값에 따라 작은 것부터 큰 것 순으로 배열됩니다. + 기본값: 선택함.

차원 2 오름차순 배열

파라미터 설명: 선택한 후, 각 레이어 내에서 포즈가 차원 2의 값에 따라 작은 것부터 큰 것 순으로 배열됩니다. + 기본값: 선택함.

선택한 좌표계에서 포인트 클라우드 표시

파라미터 설명: 이 파라미터는 포인트 클라우드를 표시할 좌표계를 선택하는 데 사용됩니다. + 값 리스트: 로봇 좌표계, 카메라 좌표계. + 기본값: 로봇 좌표계. + 조정 설명: 실제 상황에 따라 이 파라미터를 선택해야 합니다.
