데이터 저장
프로젝트 작업 현장에서 문제 발생 시 당시의 상황이 재현될 수 있도록 하고, 현장을 떠나기 전에 충분한 회귀 분석을 수행할 수 있도록 하기 위해 Mech-Vision은 데이터 저장 기능을 제공하며, 이미지, 현재 프로젝트의 출력 결과 및 레시피 관련 파라미터 데이터를 자동으로 저장합니다.
기능 입구
프로젝트 목록에서 프로젝트를 선택한 후, 프로젝트 편집 영역의 오른쪽 상단에 있는
아이콘을 클릭하여 데이터 저장 설정 창으로 들어갑니다.
아이콘을 통해 이 기능의 활성화 여부를 확인할 수 있습니다.
-
: 데이터 저장 기능이 비활성화되어 있습니다.
-
: 데이터 저장 기능이 활성화되어 있습니다.
|
프로젝트에서 "수집" 그룹 아래의 스텝을 사용하지 않은 경우, 데이터 저장 기능이 활성화 되어 있어도 적용되지 않습니다. |
사용 가이드
-

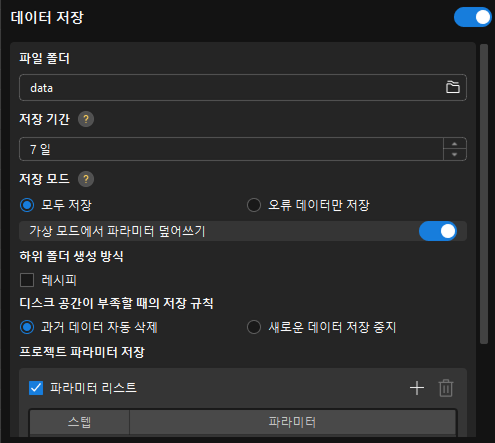

데이터 저장 기능을 켠 후 실제 요구에 따라 관련 파라미터를 설정할 수 있습니다. 프로젝트 실행 시 실행 데이터는 지정된 경로에 자동으로 저장되며, 기본 저장 경로는 프로젝트 폴더 아래의 data 폴더입니다.
저장 경로를 변경하려면 저장 위치에서
를 클릭한 후 다른 저장 경로를 선택하십시오.-
프로젝트 실행 중 등급이 E인 오류가 발생하면, 이상 데이터는 data 폴더 아래의 error_data 폴더에 저장됩니다.
-
현재 프로젝트에 데이터 저장 관련 스텝이 없는 경우, 데이터 저장 기능을 활성화하면 소프트웨어는 파라미터 레시피 관련 데이터만 저장합니다.

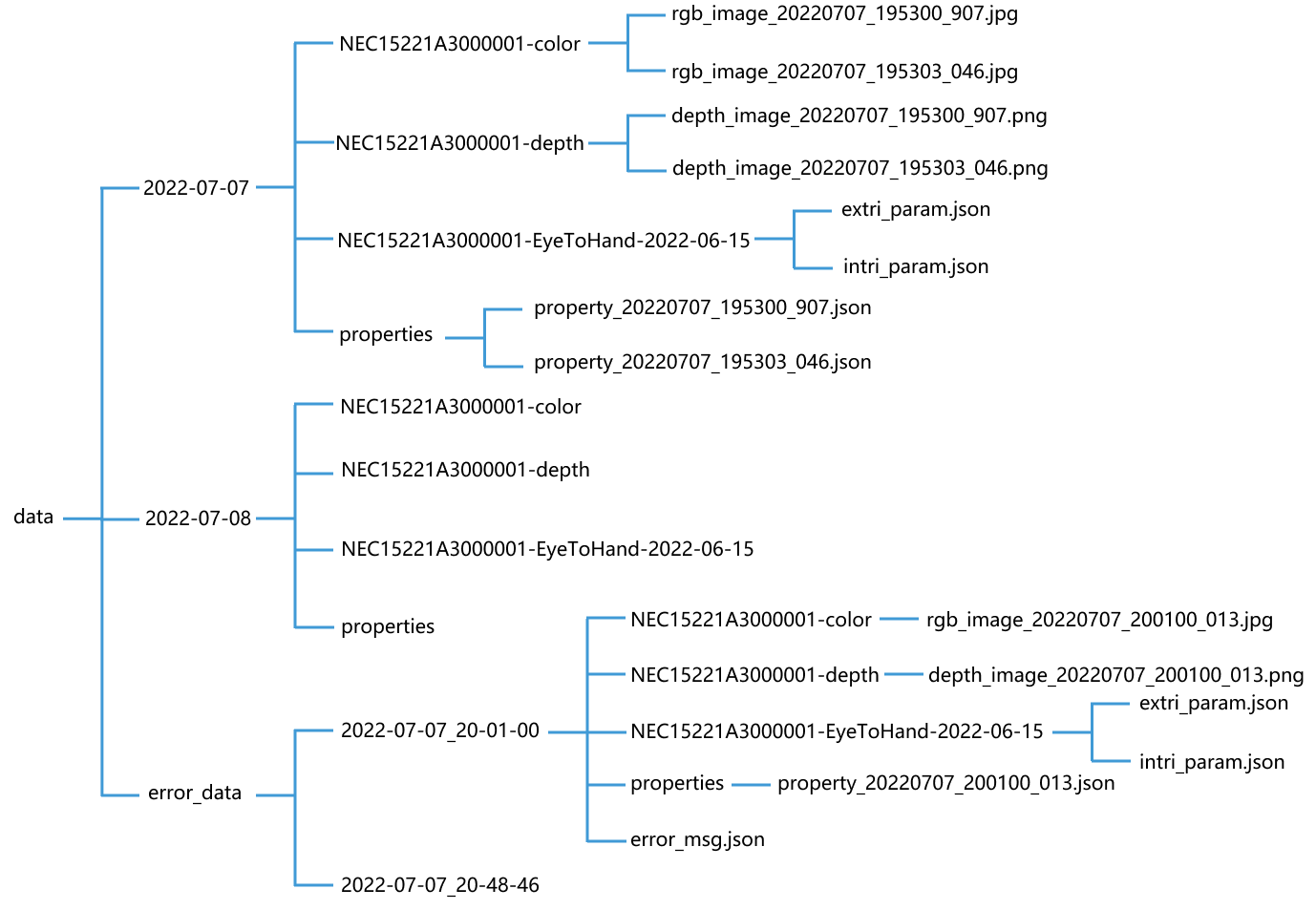

한 프로젝트를 예로 들면, "카메라에서 이미지를 캡처하기" 스텝으로 뎁스 맵과 컬러 맵 데이터를 획득한 경우 데이터 파일 이름과 저장 경로 구조는 아래 그림과 같습니다. 이때 이미지 파일의 접미사는 타임스탬프, 즉 프로젝트 실행 시간입니다.
-
데이터 저장 기능은 다중 카메라 데이터 저장을 지원합니다. 즉, Mech-Vision 프로젝트에 "카메라에서 이미지를 캡처하기" 스텝이 여러 개 있으면 여러 카메라의 데이터가 자동으로 저장됩니다.
-
Mech-Vision 2.0.0 버전 소프트웨어에 저장된 뎁스 맵을 이전 버전 소프트웨어의 '뎁스 맵을 포인트 클라우드로 변환하기' 스텝에서 사용하면 '뎁스 맵이 무효합니다.' 오류가 보고됩니다.
-
-
저장 일수에서
를 클릭하여 데이터 보관 기간을 설정할 수 있습니다. 설정한 일수를 초과하면 새 데이터가 이전 데이터를 덮어씁니다. -
실제 요구에 따라 데이터 저장 모드를 선택합니다. 두 모드 모두 소프트웨어 실행 중 이상이 발생한 경우의 데이터를 저장합니다.
가상 모드 재생 시 저장된 파라미터로 기존 파라미터를 덮어쓰려면 가상 모드에서 파라미터 덮어쓰기 옵션을 선택하십시오.
-
프로젝트 파라미터를 저장합니다.
스텝 파라미터를 저장하려면 파라미터 리스트에서 저장할 스텝 파라미터를 선택하여, 데이터 재생 시 해당 스텝이 정상적으로 실행되도록 할 수 있습니다.
파라미터 리스트를 선택한 후

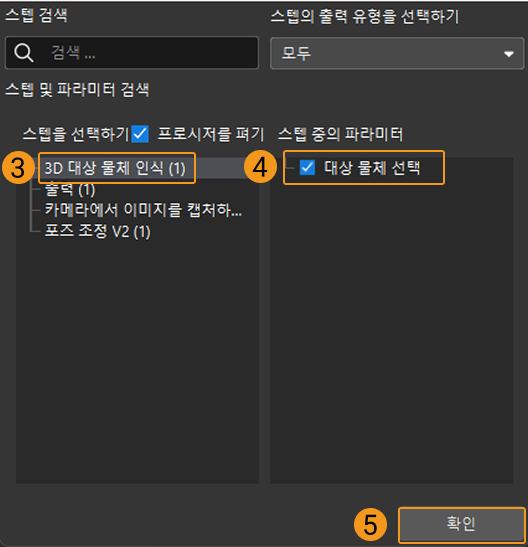

를 클릭하고, 팝업된 스텝 파라미터 선택 창에서 저장할 스텝 파라미터를 선택한 다음 확인을 클릭합니다.

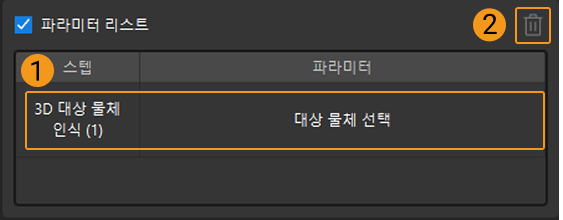

선택한 스텝 파라미터를 삭제하려면 스텝 파라미터 리스트에서 해당 파라미터를 선택한 후
를 클릭하면 됩니다.
