通信配置及示例程序使用

基恩士 PLC 与梅卡曼德视觉系统进行 EtherNet/IP 通信包含以下流程:

所需软硬件

硬件

  • KV-8000/8000A/7500/5500 集成 EIP 通信功能;KV-EP21V、KV-NC1EP 通信模块。

  • USB Type-A 转 USB Type-B 数据线。

  • 220V AC 转 24V DC 电源适配器。

  • Mech-Mind 工控机或主机已安装标准 PCI-e 通信板卡:HMS Ixxat INpact EIP Slave PCIe(INpact EIP 从站 PCIe)。

  • 交换机和网线。

本例程采用 KV-8000。

硬件连接如下图所示。

hardware connection

软件

  • 基恩士 PLC 编程软件 KV STUDIO 11.41。

  • Mech-Vision和Mech-Viz软件版本为 1.7.0 及以上。

  • Ixxat VCI 板卡驱动软件

  • HMS ipconfig 设定通信板卡的 IP 地址。

  • Mech-Mind EDS 文件:005A002B003A0100.EDS 。 EDS 文件位于Mech-Vision和Mech-Viz软件安装路径下 Mech-Center/Robot_Interface/EthernetIP 文件夹内。

  • PLC 例程文件:

    • CameraSignalsMove.mod(视觉系统信号传送);

    • CameraTest.mod(视觉系统测试);

    • MM_XXX_XXX.kfb(用于实现各种接口指令的功能)。

    例程文件位于Mech-Vision和Mech-Viz软件安装路径下的 Mech-Center/Robot_Interface/EthernetIP/Programming Samples/Keyence KV-8000 PLC EthernetIP 文件夹。请将该例程文件复制到已安装 KV STUDIO 的计算机中。

配置工控机及启动通信

检查工控机通信板卡及驱动

  1. 在工控机 PCI-e 插槽中,确认已安装 INpact EIP 从站 PCIe 板卡。

    install communication board
  2. 在工控机上,鼠标右键单击 Windows 图标,打开设备管理器,确认已安装板卡驱动软件 VCI4 INpact PCIe。

    device manager

设置“机器人通信配置”

  1. 单击 Mech-Vision 工具栏中 机器人通信配置

  2. 机器人通信配置 窗口,进行如下配置。

    1. 单击 选择机器人 下拉框,选择 品牌机器人,然后单击 选择机器人型号,选择具体机器人型号,单击 下一步

    2. 通信方式 下,接口服务类型 选择 标准接口协议 选择 ETHERNET IP

    3. (可选)建议勾选 方案打开时自动打开接口服务

    4. 单击 应用

      ethernet ip
  3. 在 Mech-Vision 主界面,确认工具栏中的接口服务已开启。

    interface service

设定工控机通信板卡 IP 地址

  1. 设定通信板卡 IP 地址需要使用 HMS 公司的 IPconfig 软件。使用网线将安装有 IPconfig 的工控机网口和 IXXAT INpact 通信板卡网口连接。

    在设定通信板卡并成功通信后,临时网线便可取消。
  2. 打开 HMS IPconfig 软件,单击扫描,取消勾选 DHCP ,并设定板卡 IP 地址和子网掩码。设置的 IP 地址需和 PLC 中配置的 IP 地址相同,然后单击 Apply 确认并退出软件。

    set ip

创建和配置 PLC 工程

创建 PLC 工程

  1. 打开 KV STUDIO 软件,单击 创建新项目 ,根据实物选择 支持的机型 ,输入 项目名 ,单击 参照 ,选择项目保存路径,最后单击 OK

    create plc 1
  2. 弹出窗口提示 是否要自动设定运转记录设定 ,单击

    create plc 2
  3. 弹出窗口提示 是否在最初设定单元配置 ,单击

    create plc 3
  4. 在左侧 项目 栏,依次展开 单元配置/KV-8000 ,双击 EtherNet/IP R30000 DM10000 ,弹出 EtherNet/IP 设定 窗口,单击 手动

    create plc 4
  5. EtherNet/IP 设定 窗口中,选中 KV-8000 ,在 设备设定 选项卡,设定 PLC 的 IP 地址。

    create plc 5

安装及配置 EDS 文件

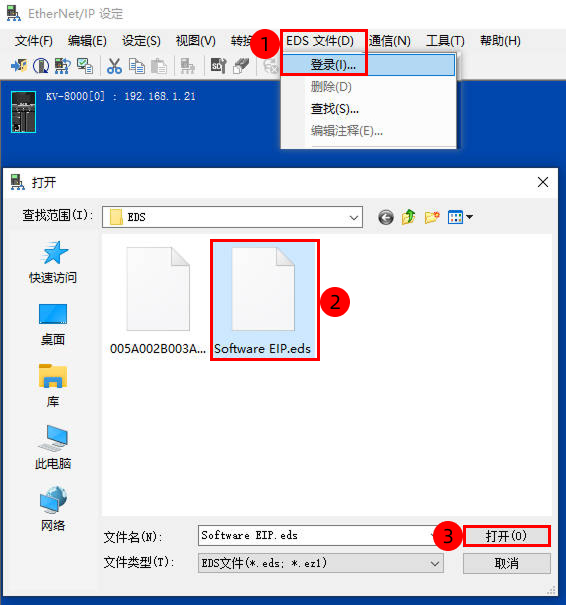

  1. EtherNet/IP 设定 窗口中,单击菜单栏 EDS 文件 ,选择 登录 。在弹出窗口中,选择相应 EDS 文件后,单击 确定

    该 EDS 文件可以从 Mech-Mind 工控机中获得。EDS 文件位于Mech-Vision和Mech-Viz软件安装路径下 Mech-Center/Robot_Interface/EthernetIP 文件夹。将 EthernetIP 文件夹复制到安装有 KV Studio 的计算机中,然后单击 登录 找到该文件夹。
    eds file 0
    eds file 1

    若弹出 选择图标 窗口,选中 选择图标文件选项 ,单击 OK

    eds file 2

    选择相应图标文件后,单击 确定

    eds file 3

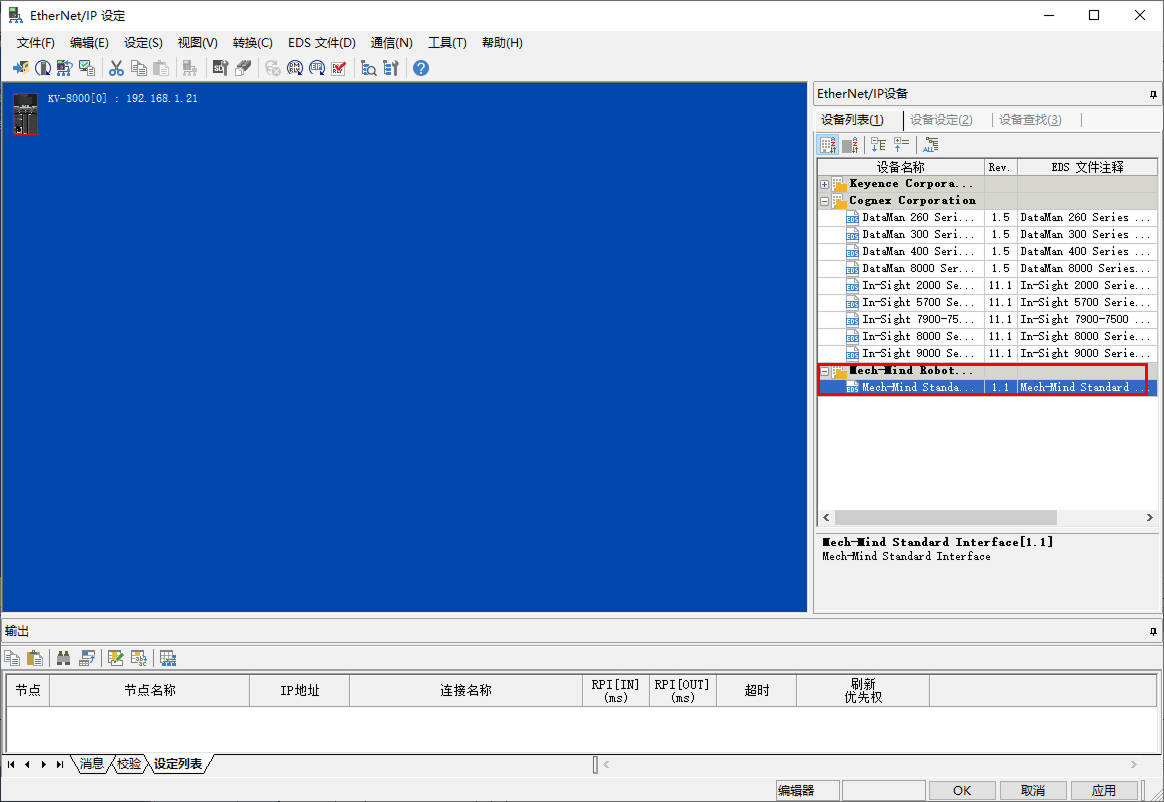

  2. EDS 文件登录成功后,设备列表会显示 Ixxat INpact EtherNet/IP™ 设备,双击该设备加入 EtherNet IP 网络。

    eds file 4
  3. 弹出 适配器初始设定 窗口,设定设备 IP 地址(与 HMS ipconfig 中 IP 地址设定一致),单击 OK

    eds file 5

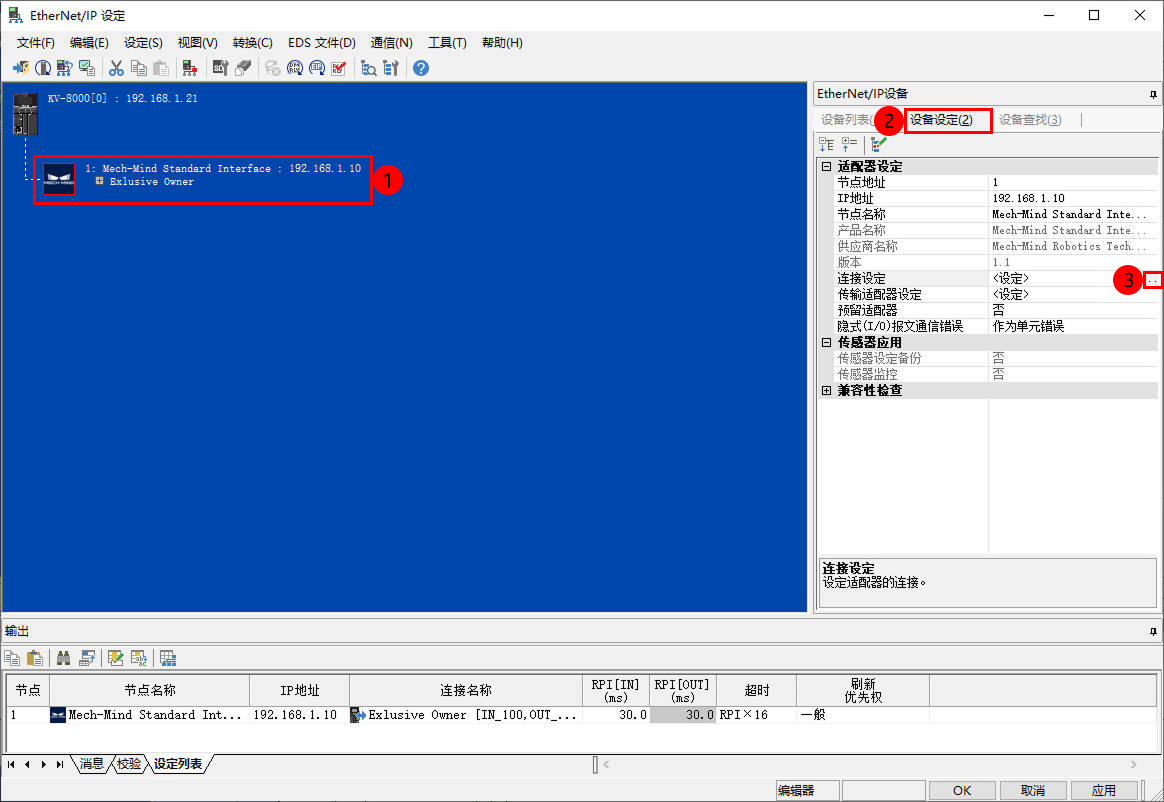

  4. 选中 Ixxat INpact EtherNet/IP™ 设备,在 设备设定(2) 选项卡下”,单击 连接设定 右侧的 ..

    eds file 6

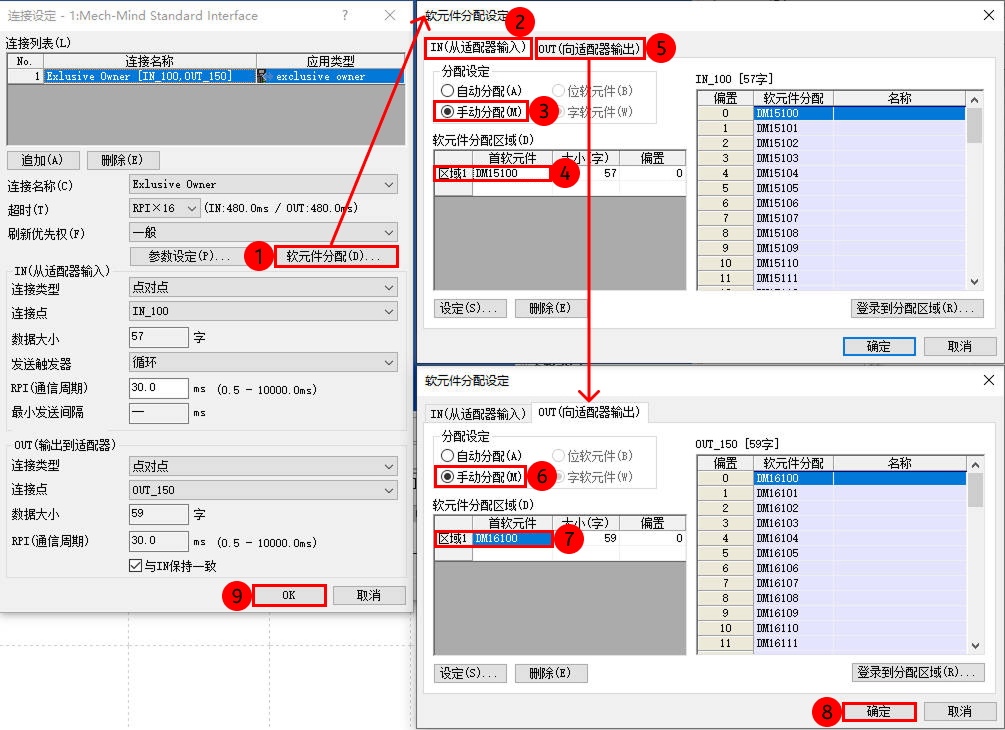

  5. 连接设定 窗口,单击 软元件分配 。在弹窗内根据实际需要分别自定义 INOUT 首软元件(图示首软元件地址分配与本例程匹配),分配结束后,返回 EtherNet/IP 设定 窗口。

    eds file 7

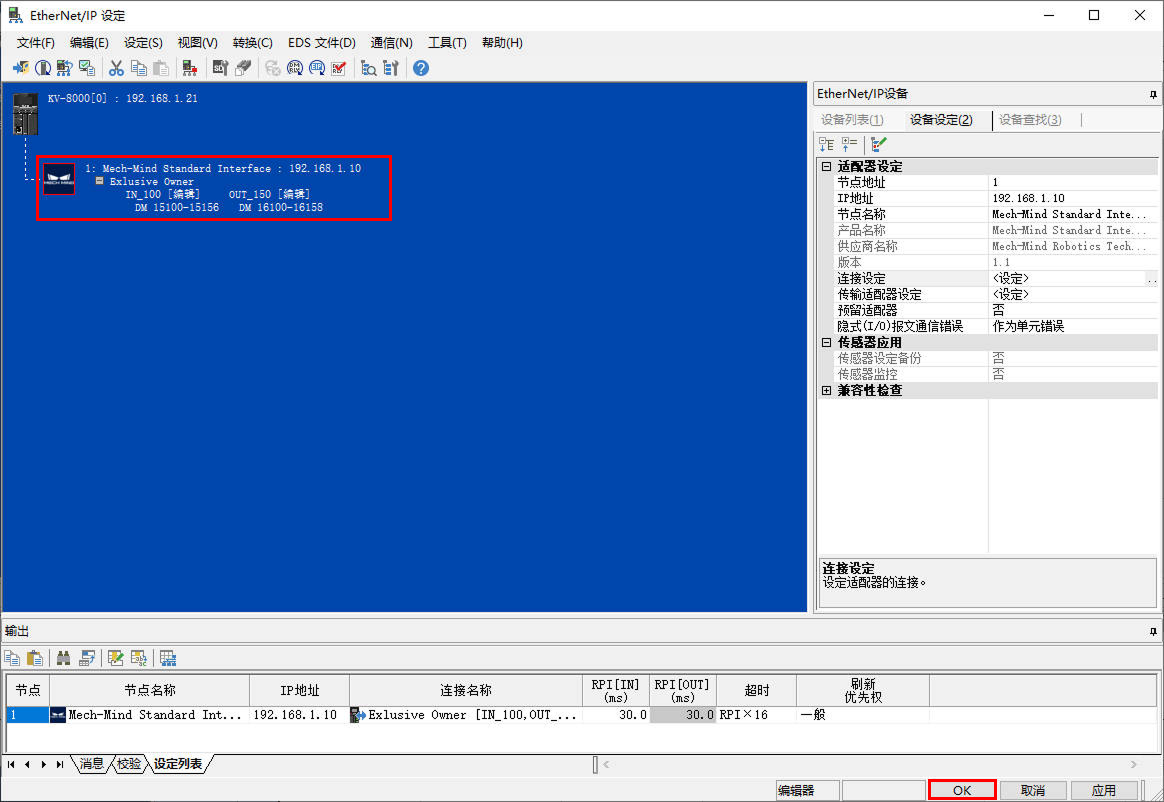

  6. EtherNet/IP 设定 窗口出现相机从站及配置信息,单击 OK

    eds file 8
  7. 单元编辑器 窗口,单击 OK

    eds file 9

下载 PLC 硬件配置至 PLC

  1. 返回 KV STUDIO 主窗口,单击菜单栏 PLC 传输 ,弹出 传输程序 窗口。

    download configuration 1
  2. 传输程序 窗口,使用默认选项,单击 执行

    download configuration 2
  3. 下载过程中需要将 PLC 转至编程模式,下载成功后,再转入运行模式。

    download configuration 3
    download configuration 4

检查通信是否成功

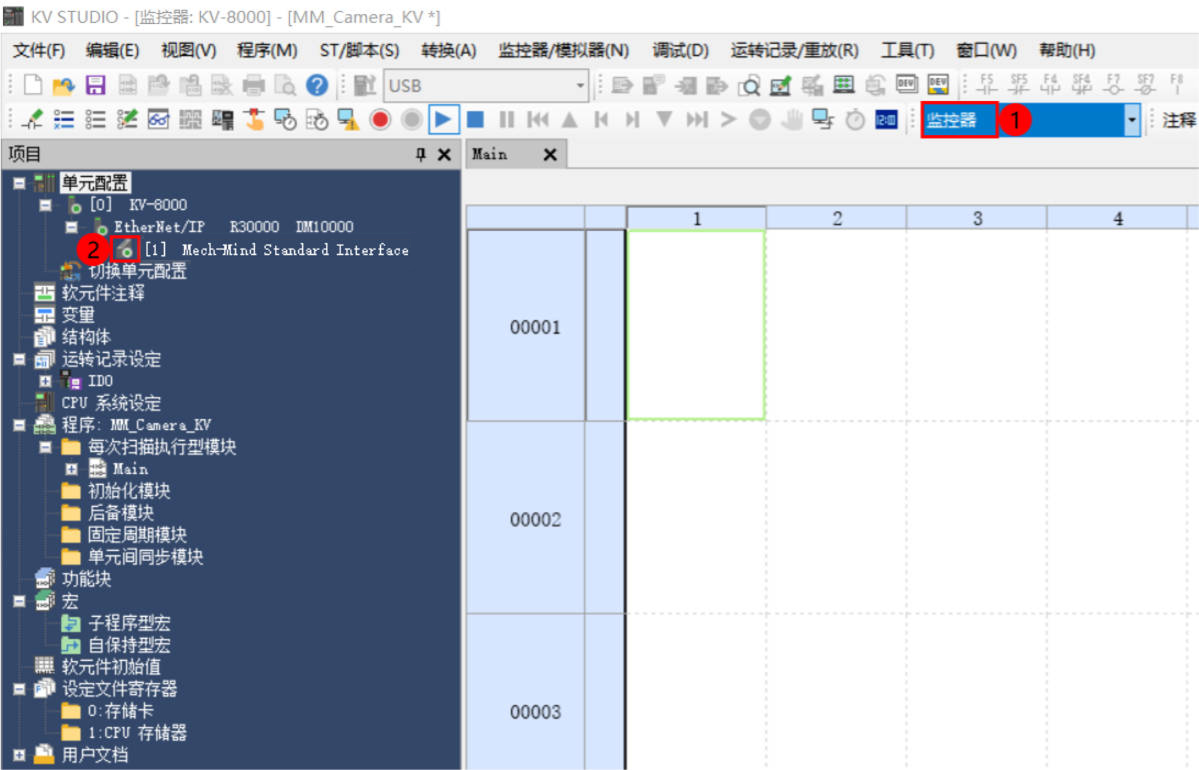

  1. 若连接成功,在 KV STUDIO 监控器模式下,可以看到 Mech-Mind 设备处于在线状态。

    establish communication 1
  2. 在 Mech-Vision 主窗口中,若连接成功,则在日志窗口的 控制台 标签页下会显示 连接ETHERNET IP控制器成功

    若无该日志,请检查以下是否正常:

    1. 硬件网络连接是否正常;

    2. Mech-Vision 的接口服务是否开启;

    3. PLC 是否下载配置到 PLC 硬件。

导入例程文件并下载 PLC 程序至 PLC

Mech-Mind 例程文件的导入和测试,请使用新建 PLC 工程;如需添加到已存在的 PLC 工程中,建议先创建新工程进行导入和测试,然后复制到已存在的工程中。

导入 Mech-Mind 例程文件

  1. 在 KV STUDIO 主窗口的编辑器模式下,依次单击菜单栏文件  导入  导入程序,弹出 导入程序 窗口。

    import file 1
  2. 导入程序 窗口 ,选中相应 CameraSignalsMove.modCameraTest.modMM_XXX_XXX.kfb 文件,单击 打开

    import file 2
  3. 弹出 导入完成 窗口,单击 确定

    import file 3

下载 PLC 程序至 PLC

  1. 返回 KV STUDIO 主窗口,单击菜单栏 PLC 传输 → 监控器模式 ,弹出 传输程序 窗口。

    build plc 1
  2. 传输程序 窗口,使用默认选项,单击 执行

    build plc 2
  3. 下载过程中需要将 PLC 转至编程模式,下载成功后,再转入运行模式。

    build plc 3
    build plc 4

视觉工程测试

本部分介绍如何使用例程功能块触发 Mech-Vision 工程并获取视觉点,以及触发 Mech-Viz 工程并获取规划路径。IO 模块的具体功能和介绍,参见 基恩士 PLC 与 Mech-Mind 系统进行 EtherNet/IP 通信的指令说明

准备工作

  1. 搭建 Mech-Vision 方案。在窗口列表中,右键单击方案名称并勾选 自动加载当前方案,此时方案下的工程也会设置为自动加载,同时工程名称前会出现具体工程编号。

  2. 搭建 Mech-Viz 工程。在Mech-Viz工程资源面板中,右键单击工程名称,勾选 设为自动加载

    测试所使用的 Mech-Viz 工程中需使用一个步骤名称为 1 的“消息分支”,如下图所示。

    preparation 4

从 Mech-Vision 获取视觉点

设置参数

  1. 返回 KV STUDIO 窗口,在项目树中展开程序,双击打开 CameraTest 程序段,使能开关 ToCamera.COM_ENABLE 处于常开状态。

    test vision 1
  2. 设置 Mech-Vision 工程编号,即 Mech-Vision 工程列表中工程名称前的数字编号。将 VISION_PROJ_NUM 的值设为 1,则运行工程编号为 1 的 Mech-Vision 工程。

  3. 设置要求 Mech-Vision 工程返回的位姿数量。将 REQ_POSE_NUM 的值设为 0,表示要求 Mech-Vision 返回全部位姿结果。

    test vision 2

触发 Mech-Vision 工程运行

  1. 双击功能块 MM_Start_Vis 的输入变量 Start_Vision,该信号即设为 1,启动 Mech-Vision 工程。随后再次双击该变量,将该变量值重新置为 0。

    test vision 3
  2. 单击 登录监控器窗口 ,在 软元件 一列中,查找 FromCamera.STATUS_CODE,检查其返回值,若为 1102,则表示工程启动正常。若返回值为 10XX,请参考 标准接口状态码及错误排查 进行错误排查。

    test vision 4
    test vision 5

获取 Mech-Vision 计算的位姿结果

  1. 待 FromCamera.STATUS_CODE 反馈 1102 后,双击功能块 MM_Get_VisData 的输入变量 Get_VisData,该信号即设为 1,表示获取位姿;随后再次双击该变量,将该变量值重新置为 0,结果如下图所示。SendPoseNum 值为 3,表示获取到 3 个位姿点。

    test vision 6
  2. 检查 FromCamera.STATUS_CODE 变量的返回值变为 1100,则表示从 Mech-Vision 成功获取视觉点。若返回值为 10XX,请参考 标准接口状态码及错误排查 进行错误排查。

    test vision 7

自动从 Mech-Vision 获取视觉结果

上述小节实现手动从 Mech-Vision 获取视觉结果,参照下图中各程序间的连接,即可实现自动从 Mech-Vision 获取视觉结果。

get vis results automatically 1
get vis results automatically 2
get vis results automatically 3
get vis results automatically 4

从 Mech-Viz 获取规划路径

设置参数

  1. 在功能块 MM_Get_VisData 中,双击输入变量 Start_Empty 。在 软元件值批量更改/读取窗口 窗口,再次单击菜单栏PLC  从 PLC 读取全部项目,清除上一次获取的视觉结果。

    test viz 1
  2. 设置 Branch_Name 的值为 1 ,设置 Branch_Exit_Port 的值为 1 ,控制 Mech-Viz 工程执行到分支 1 时沿出口 1 继续执行。

    test viz 2
  3. 设置 Request_Pose_Type 的值为 1 ,设置 Mech-Viz 返回的是关节角数据。

    test viz 3

触发 Mech-Viz 工程运行

  1. 在功能块 MM_Start_Viz 中,双击输入变量 Start_Viz ,启动 Mech-Viz 工程。

    test viz 4
  2. 检查 FromCamera.STATUS_CODE 变量的返回值变为 2103,则表示工程启动正常。若返回值为 20XX,请参考 标准接口状态码及错误排查 进行错误排查。

    test viz 5

设置 Mech-Viz 的分支出口

  1. 在功能块 MM_Set_Branch 中,双击输入变量 Set_Branch ,选择 Mech-Viz 分支出口。

    test viz 6
  2. 检查 FromCamera.STATUS_CODE 变量的返回值变为 2105,则表示分支设置成功。若返回值为 20XX,请参考 标准接口状态码及错误排查 进行错误排查。

    test viz 7

获取 Mech-Viz 规划路径

  1. 在功能块 MM_Get_VizData 中,双击输入变量 Get_VizData ,获取 Mech-Viz 的规划路径。

    test viz 8
  2. 检查 FromCamera.STATUS_CODE 变量的返回值变为 2100,则表示获取 Mech-Viz 的规划路径成功。若返回值为20XX,请参考 标准接口状态码及错误排查 进行错误排查。结果如下图所示,SendPoseNum 值为 10,表示获取到 10 组关节角数据。关节角数据保存在 TargetPose 中。

    test viz 9

自动从 Mech-Viz 获取规划路径

上述小节实现手动从 Mech-Viz 获取规划路径,参照下图中各程序间的连接,即可实现自动从 Mech-Viz 获取规划路径。

get viz results automatically 1
get viz results automatically 2
get viz results automatically 3
get viz results automatically 4
get viz results automatically 5
get viz results automatically 6
