测量边缘间宽度
使用流程

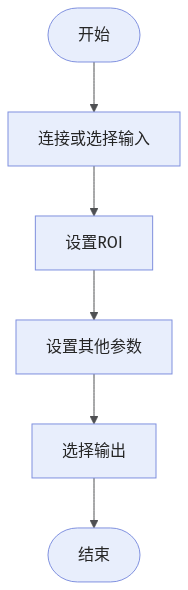

该步骤的使用流程如下：
-
选择输入数据。在工程编辑区连接对应的步骤端口，或者在参数设置区的输入栏下选择对应的输入数据。
-
完成ROI设置。
-
设置其他参数。
-
在输出栏中确认输出项。
-
运行步骤，并查看运行结果。
参数说明
| 参数 | 解释 |
|---|---|
ROI设置 |
你可以绘制一个矩形ROI，系统将根据卡尺设置提取多列像素，每列像素中检测的边缘点对将用于宽度测量。 查看2D ROI设置了解有关ROI的更多信息。 |
滤波窗口大小 |
指定对提取的一列像素在其方向上进行滤波时使用的窗口大小。滤波可减少噪声，提升边缘检测结果的稳定性。 |
灰度变化阈值 |
在提取的像素列中，只有当边缘处相邻像素点的灰度值变化量大于或等于该阈值时，才会检测到边缘点。 |
期望边缘间宽度 |
该参数指定两个边缘点之间的期望距离。当存在多个符合条件的边缘点对时，选择距离最接近期望宽度的一对边缘点来计算最终的边缘间宽度。 |
上边缘极性 / 下边缘极性 |
用于指定边缘处灰度值的变化方向。 值列表：
|
输出说明
勾选输出项后，步骤将增加对应的输出端口，步骤运行后将输出对应的数据。可根据实际测量需求选择对应的输出项。
| 如果输出项可展开（左侧有 ▶），则勾选后必须展开，然后设置下限和上限来确定该项的合格范围。如果输出的值在合格范围内，该测量项被判定为合格（OK），否则被判定为不合格（NG）。 |
| 输出项 | 说明 |
|---|---|
边缘连线 |
连接检测到的边缘点对的直线，方向从上边缘指向下边缘。 |
边缘间宽度 |
检测到的边缘点对之间的距离。 |
错误排查
|
