输出管理操作指南
本节介绍输出管理相关的操作。
概述
输出管理主要提供以下功能：
-
质量判定：对工程的测量数据进行评估，以确定被测对象是否符合预先设定的质量标准或规范。质量判定可以对各个测量项进行整体评估，最终可以得到整个工程的质量判定结果。用户可以配置综合判定规则或自定义判定规则用于质量判定。
-

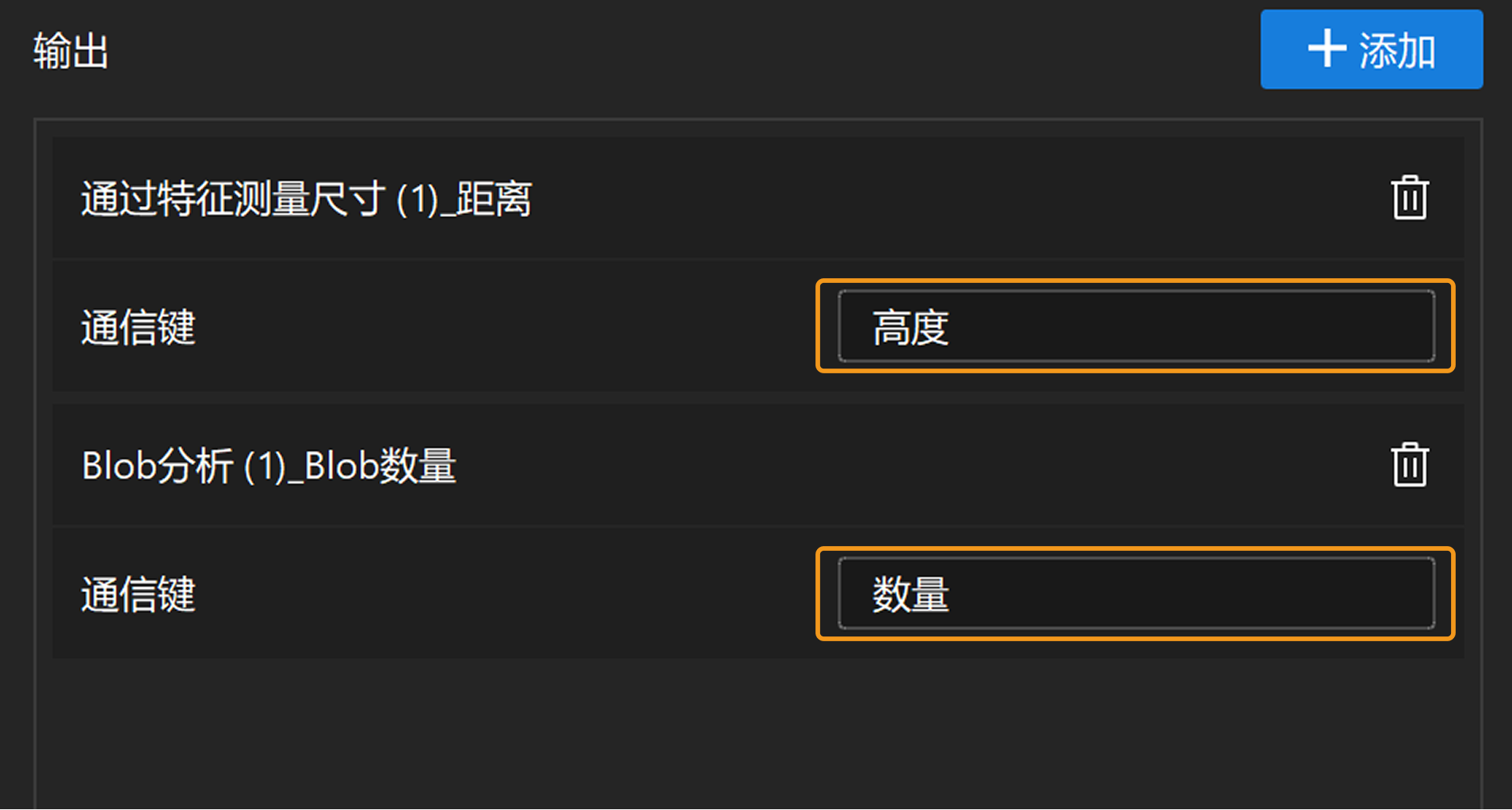

通信输出：用于定制化对外输出内容，支持普通测量和在线测量两种模式。普通测量模式下，用户可将特定测量项添加到工程的输出内容中，以便外部设备在标准通信方式下获取相应的测量结果和判定结果；在线测量模式下，用户可为输出的测量项设置通信键，便于在线测量系统获取对应的测量结果。
|
下文主要介绍如下操作：
质量判定
为工程配置综合判定规则
综合判定规则用于对多个测量项的测量数据进行综合判定。只有所选测量项的结果均为合格（OK）时，整个工程的质量判定结果才为OK；若任一所选测量项的结果为不合格（NG），则整个工程的质量判定结果为NG。
要配置综合判定规则，执行如下步骤：
-
在Mech-MSR软件的工具栏中，选择。
-
在质量判定选项卡中，将选择工程参数设置为所需的工程，并选择综合判定选项。
-
在选择步骤及测量项区域，勾选参与综合判定的测量项，然后单击保存按钮。
|
为工程配置自定义判定规则
自定义判定规则用于满足比较复杂的质量判定需要。用户可以配置多条判定规则，每条判定规则可以包含多个测量项。
判定规则和测量项的配合关系如下：
-
若同一条判定规则内任一测量项合格（OK），则该判定规则合格（OK）。
-
只有全部判定规则均合格（OK）时，整个工程的质量判定结果才为合格（OK）。
要为工程配置自定义判定规则，执行如下步骤：
-
在Mech-MSR软件的工具栏中，选择。
-

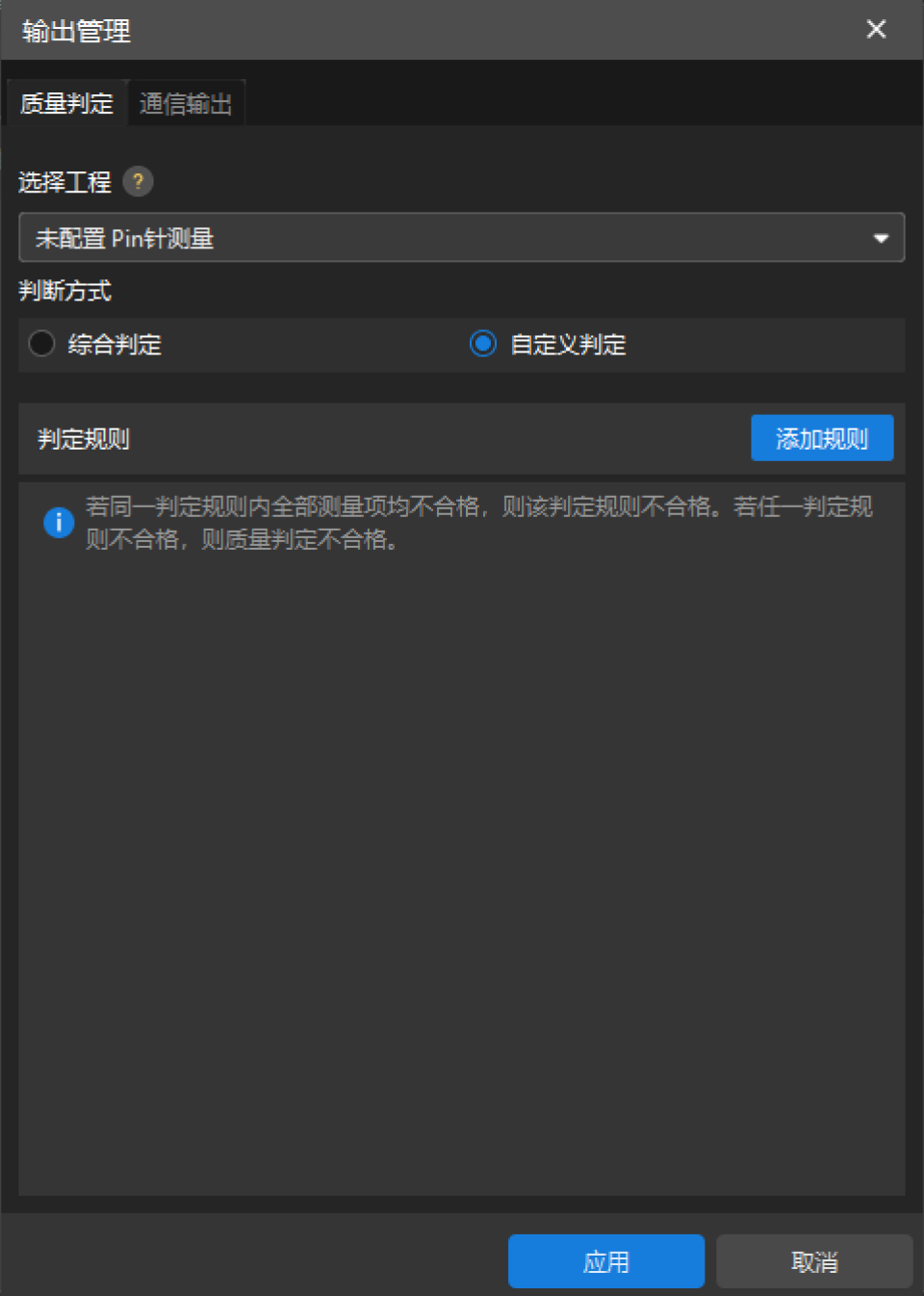

在质量判定选项卡中，将选择工程参数设置为所需的工程，并选择自定义选项。
-
在判定规则区域，单击添加规则按钮。
-

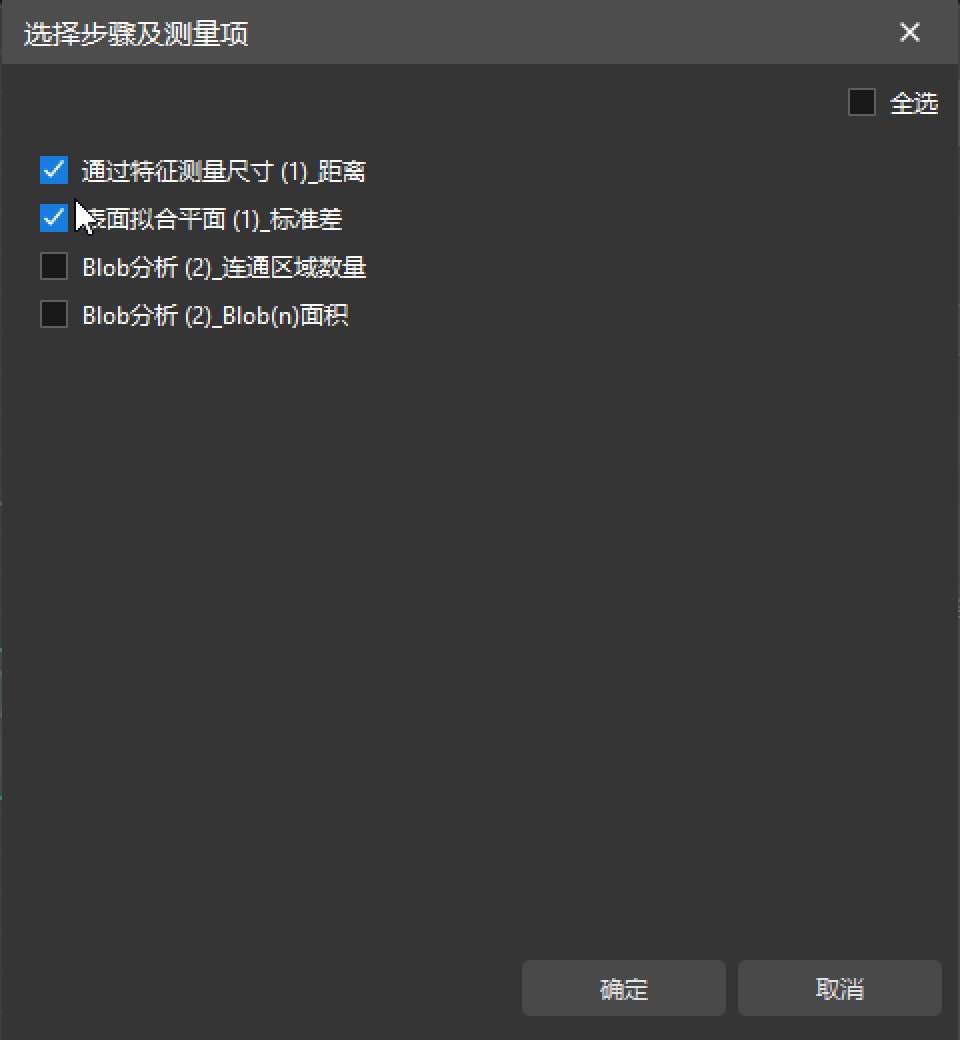

在弹出的选择步骤及测量项对话框中，勾选需要的测量项，单击确定按钮。
-
重复上两个步骤添加更多的判定规则，然后单击保存按钮。
要删除一个自定义判定规则，在判定规则区域，单击该自定义判定规则后的删除图标
，然后单击保存按钮。
| 在一个工程中，一个测量项只能包含在一个自定义判定规则中。如果需要将一个测量项加入另一个自定义判定规则，需要先将该测量项从当前自定义判定规则中删除，然后再将其添加到另一个规则。 |
要从一个自定义判定规则删除一个测量项，在判定规则区域，单击该测量项后的删除图标 ，然后单击保存按钮。
要为一个自定义判定规则增加一个测量项，执行如下步骤：
-
在判定规则区域，单击该自定义判定规则后的编辑图标
。 -
在弹出的选择步骤及测量项对话框中，勾选需要添加的测量项，单击确定按钮。
-
单击保存按钮。
通信输出

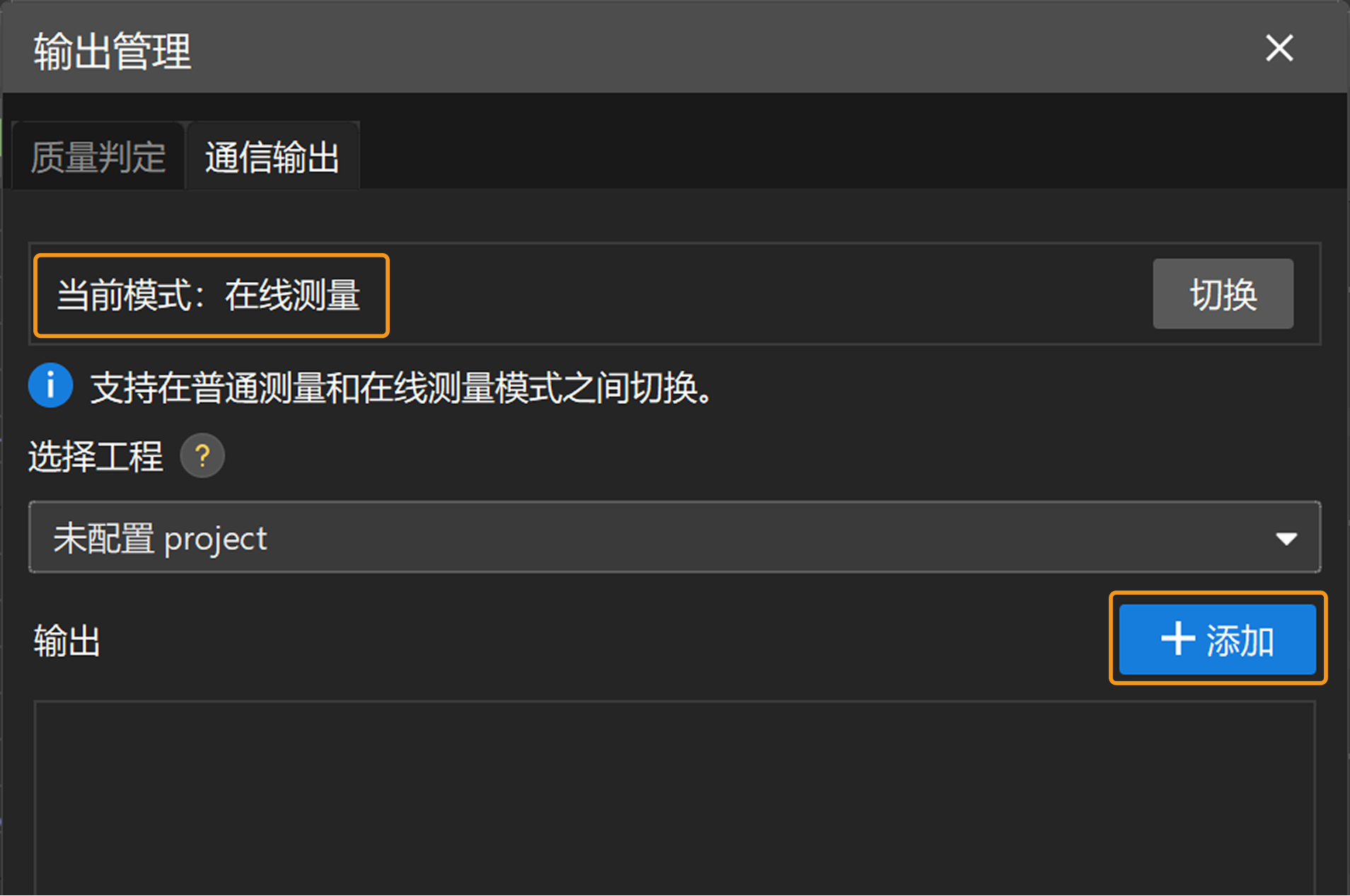

通信输出支持普通测量和在线测量两种模式。在通信输出选项卡中，可查看当前模式，并可通过单击切换按钮切换模式。
|
普通测量模式和在线测量模式下的通信输出配置可分别保存，但实际通信输出仅使用当前模式下已保存的配置。Mech-MSR软件与外部通信对象通信时，请确认通信输出的当前模式与实际使用的模式一致。 |
配置普通测量模式下的通信输出
普通测量模式下，用户可将特定测量项添加到工程的输出内容中。在标准通信方式下，3D测量系统与外部设备建立通信后，外部设备可获取这些测量项的测量结果及其对应的判定结果。
添加测量项为工程的输出，执行如下步骤：
-
在Mech-MSR软件的工具栏中，选择。
-
在通信输出选项卡中，从选择工程下拉列表中选择所需的工程，然后单击输出区域的添加按钮。
-

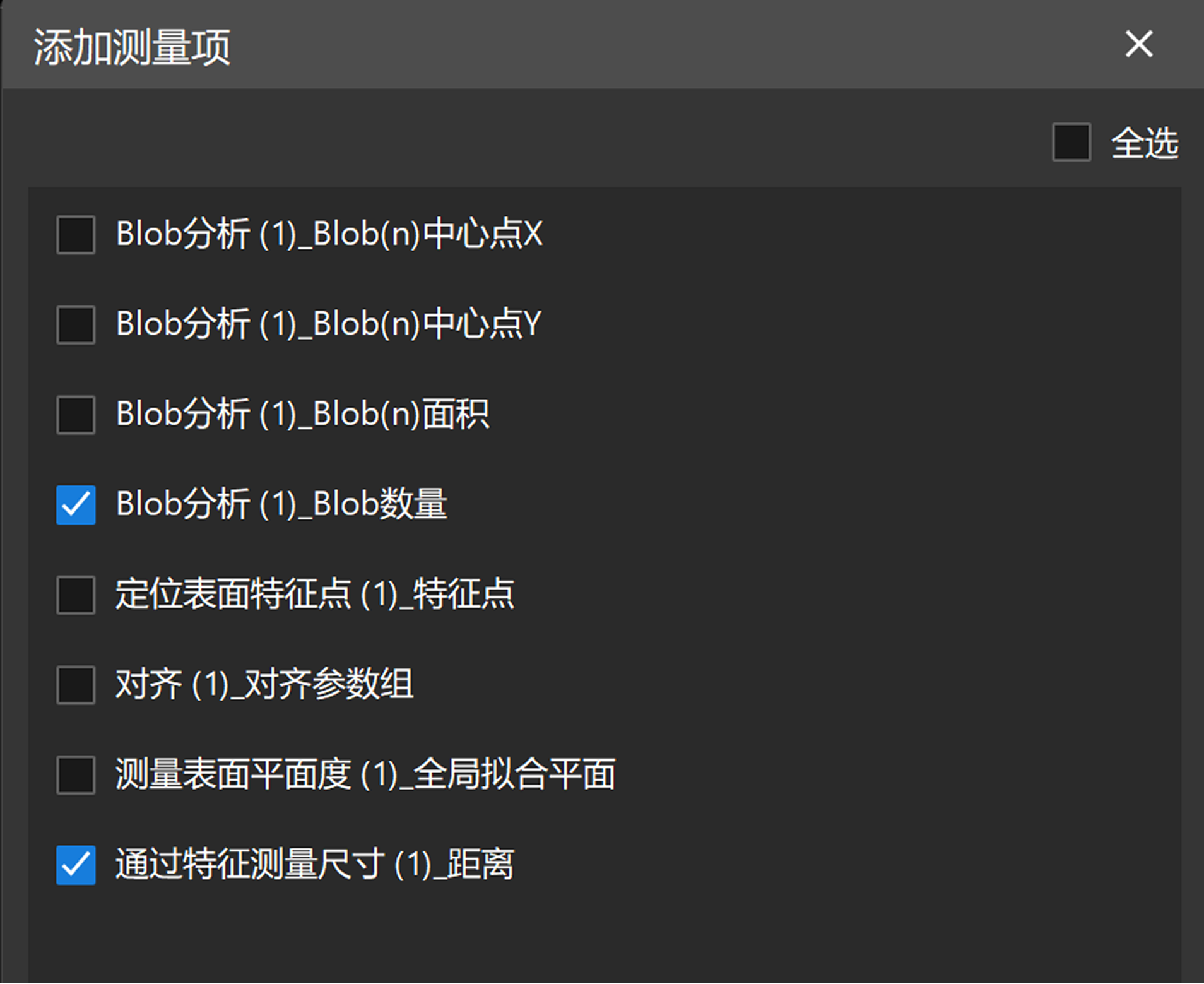

在弹出的选择步骤及测量项对话框中，勾选需要的测量项，单击确定按钮。
-
在输出区域，根据实际需要设置测量项的校准补偿。
-
在输出区域中，测量项名称前的ID值为当前工程输出内容中该测量项的顺序。
-
为某测量项设置了校准补偿后，相关步骤的结果输出面板将会同时展示该测量项校准前和校准后的测量值。
-
-
进行PLC寄存器设置。对于单个测量项，输出的测量值从起始位置开始按设置的长度占位。
-
起始位置：表示测量结果占用的第一个寄存器相对VALUE模块中第一个寄存器的偏移量。有关VALUE模块的更多信息，请参考通信方式下各协议对应的输出信号表。
-
长度：表示测量结果中数值的个数，也是测量结果将占用的寄存器个数。
-
通信方式为 TCP ASCII 时，无需进行 PLC 寄存器设置。
-
为每个测量项设置的起始位置和长度的数值之和不得超过64，否则输出结果可能不完整。
-
-
设置完成后，单击保存按钮。
如果要从工程的输出内容中删除一个测量项，在输出区域，单击该测量项后的删除图标 ，然后单击保存按钮。
