配置自定义通信服务 - 西门子S7客户端
本节介绍如何在Mech-MSR中配置西门子S7客户端类型的自定义通信服务。
配置流程
| 在配置之前，请先在软件的工具栏中，单击通信配置，确认软件当前使用自定义通信方式。 |
要配置西门子S7客户端类型的自定义通信服务，执行如下步骤：
-
在通信配置的服务配置选项卡，单击新建通信服务按钮。
-

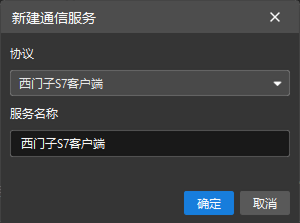

在弹出的新建通信服务对话框，将协议设置为西门子S7客户端，指定服务名称，然后单击确定按钮。
-
在左侧服务列表单击新创建的服务，右侧将会显示该服务的配置界面。
-

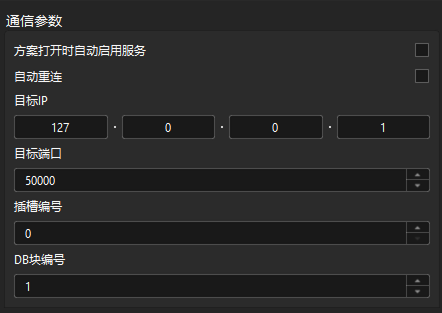

在通信参数区域，根据需要设置参数。
-
方案打开时自动启用服务：如需下次打开方案时，软件自动开启该服务，勾选方案打开时自动启用服务选项。
-
自动重连：启用该选项后，当与S7 PLC的连接断开后，该服务将自动尝试建立连接。请根据需要开启。
-
目标IP：指定对端S7 PLC的IP地址。请确认S7 PLC的IP地址设置正确且可达。PLC IP地址需与工控机IP地址位于同一网段。
-
目标端口：指定对端S7 PLC的端口。默认值为50000。请根据S7 PLC的实际端口进行调整。
-
插槽编号：请根据插槽编号与西门子S7系列型号的对应关系设置该参数。
西门子S7系列型号 插槽编号 S7-300
2
S7-1200
0 或 1
S7-1500
0 或 1
其他
0
-
DB块编号：DB块编号指PLC项目中接口文件
MM MSR Interface.db或MM MSR Interface Supporting String.db对应的编号。设置的编号需与PLC端一致，以确保通信正确。
-
-
在寄存器设置区域，根据需要设置参数。
-
起始地址：指定从PLC的哪个寄存器地址开始进行数据读写操作。设置该参数后，S7客户端将从该地址起始，访问后续的寄存器。默认值为0。
-
寄存器数量：指定每次通信操作要读取或写入的连续寄存器数量。例如，设置为10，则S7客户端会从起始地址开始，连续访问10个寄存器。默认值为50。
-
轮询时间：指定S7客户端向PLC发起数据读取（或写入）请求的时间间隔，单位为毫秒。默认值为20ms。轮询时间越短，数据更新越快，但系统负载越高；轮询时间越长，数据更新越慢，但系统压力较小。可根据需要调整该参数。
-
-
在地址空间设置区域，将寄存器与特定功能的变量（例如用于心跳检查的heartbeat变量）进行绑定：
-
选中一个目标寄存器，然后单击编辑图标。
-
在弹出的变量设置对话框，指定参数变量名称、起始位置以及寄存器数量，然后单击确认按钮。
-
任何两个寄存器变量所占用的地址空间不允许有重叠。
-
如果需要修改寄存器变量设置，再次单击编辑图标，然后在变量设置对话框中修改设置。
-
如果要删除寄存器变量设置，选中寄存器变量所占用的空间，然后单击删除图标。删除寄存器变量同时会删除与该变量关联的触发配置。
-
-
-
在心跳设置区域，根据需要启用心跳检查，并设置心跳参数。
-
寄存器变量：指定用于存储心跳信号的寄存器变量。请确保该变量已正确配置，并允许写入操作。S7客户端会定期向该变量写入心跳消息。
-
心跳消息：指定心跳检查时交替写入寄存器变量的数值。通常为两个不同的整数（如1和0），S7客户端会在每个心跳周期内交替写入这两个值。PLC端可通过检测该变量的变化，判断通信是否正常。
-
心跳间隔：指定两次心跳消息写入之间的时间间隔，单位为毫秒（ms）。建议根据实际通信需求设置，建议使用默认值（1000ms）。间隔越短，检测掉线越及时，但会增加通信频率。
-
配置完成后，可以启动通信服务。
对于西门子S7客户端类型的自定义通信服务，启动服务时，该服务将尝试与PLC建立连接。如果连接无法建立，该通信服务将无法启动。请根据报错弹窗进行排查。
