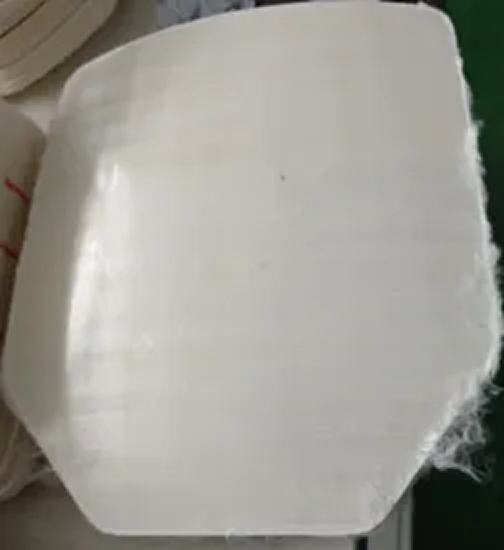

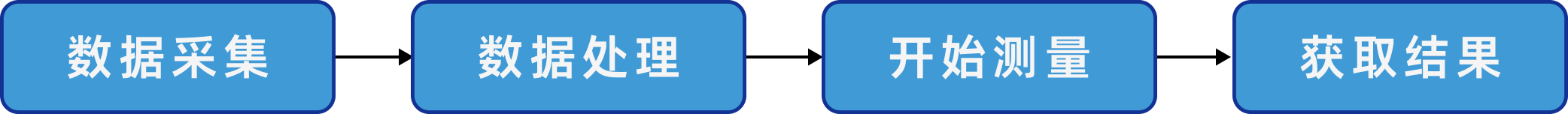

弯板厚度与尺寸测量 您正在查看最新版本（V2.1.1）的文档。如果您想查阅其他版本的文档，可以点击页面右上角“切换版本”按钮进行切换。 ■ 如果您不确定当前使用的产品是哪个版本，请随时联系梅卡曼德技术支持。 方案简介 该方案主要用于需要测量工件厚度的场景，尤其针对弯曲的聚乙烯（PE）薄板件。数据采集设备呈对射布局安装，以便分别扫描工件的正反面。 测量目标 弯板厚度 获取弯板正反面对应点之间的距离，准确计算板材的厚度。 弯板尺寸 准确测量弯板的长度与宽度，得到弯板尺寸。 测量难点 该方案能够解决以下难点： 数据采集：需要采用多设备协同扫描布局，从多个角度同步采集数据，消除测量盲区。 数据拼接：采集弯板正反面的表面数据后，需要将数据转换至统一坐标系下并进行拼接，确保拼接后的数据与实际物体相符，实现后续的稳定测量。 板材形态干扰：板材弯曲且较薄，较难准确测出厚度、长度和宽度。 生产效率：在确保高精度的同时，3D线激光轮廓测量仪需要快速完成大面积的扫描，Mech-MSR 需要高效处理数据，从而保证生产节拍。 关键技术指标 该方案的关键技术指标如下： 重复精度：小于 1mm。 厚度误差：±0.5mm。 尺寸误差：±2mm。 在不同的应用场景中，关键技术指标可能会有所不同，应根据实际情况灵活调整。 方案设计 根据项目需求，需使用两台呈对射布局的 Mech-Eye 3D线激光轮廓测量仪分别扫描弯板的正、反面。 软硬件要求 两台 Mech-Eye 3D线激光轮廓测量仪 + Mech-Eye Viewer 软件 可快速扫描物体表面，生成包含深度信息和强度信息的表面数据。 Mech-MSR 软件 用于获取和处理表面数据，计算弯板的厚度和尺寸，并判定弯板是否合格。 部署流程 部署该方案前，需先从 Mech-MSR 的案例库中获取弯板厚度与尺寸测量方案。查看案例库操作指南了解如何获取该方案。 该方案的部署流程如下： 数据采集 搭建软硬件环境，进行轮廓测量仪标定，并采集和查看数据。 数据处理 去除噪点，并缩小数据范围。 开始测量 测量弯板的厚度和尺寸。 获取结果 设置厚度和尺寸的合格范围，并获取测量和检测结果。 该页面是否有帮助？ 我要反馈 感谢您的支持！ 可以通过以下方式反馈意见： 社区 反馈表单 获取结果 数据采集
