数据查看器说明
数据查看器可以用来查看轮廓测量仪采集的数据、调整特征区域,并观察经过各个步骤处理后的数据,例如轮廓线、平面、特征点和距离等。
打开工程编辑区的调试输出后,才可使用数据查看器。 |

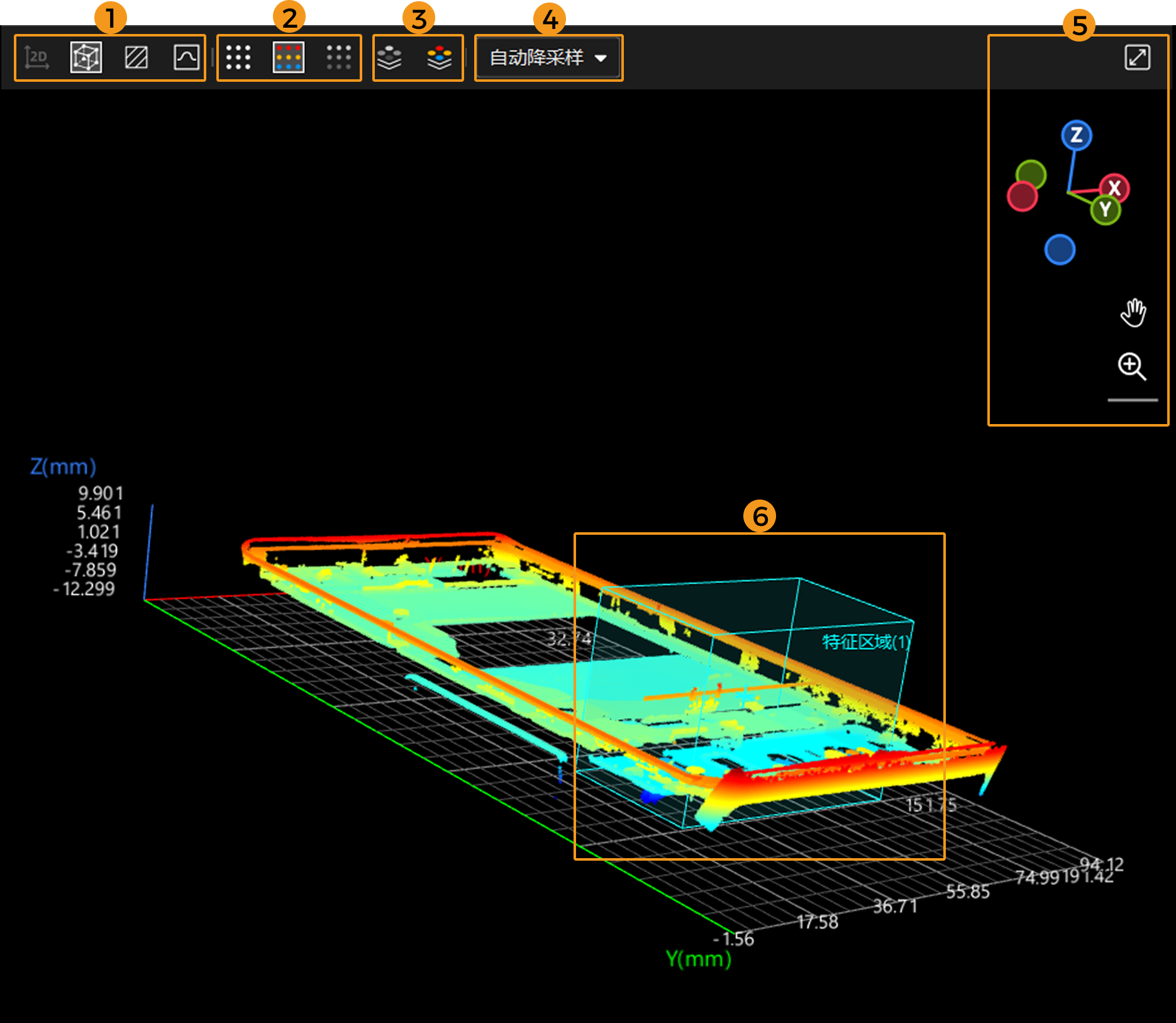

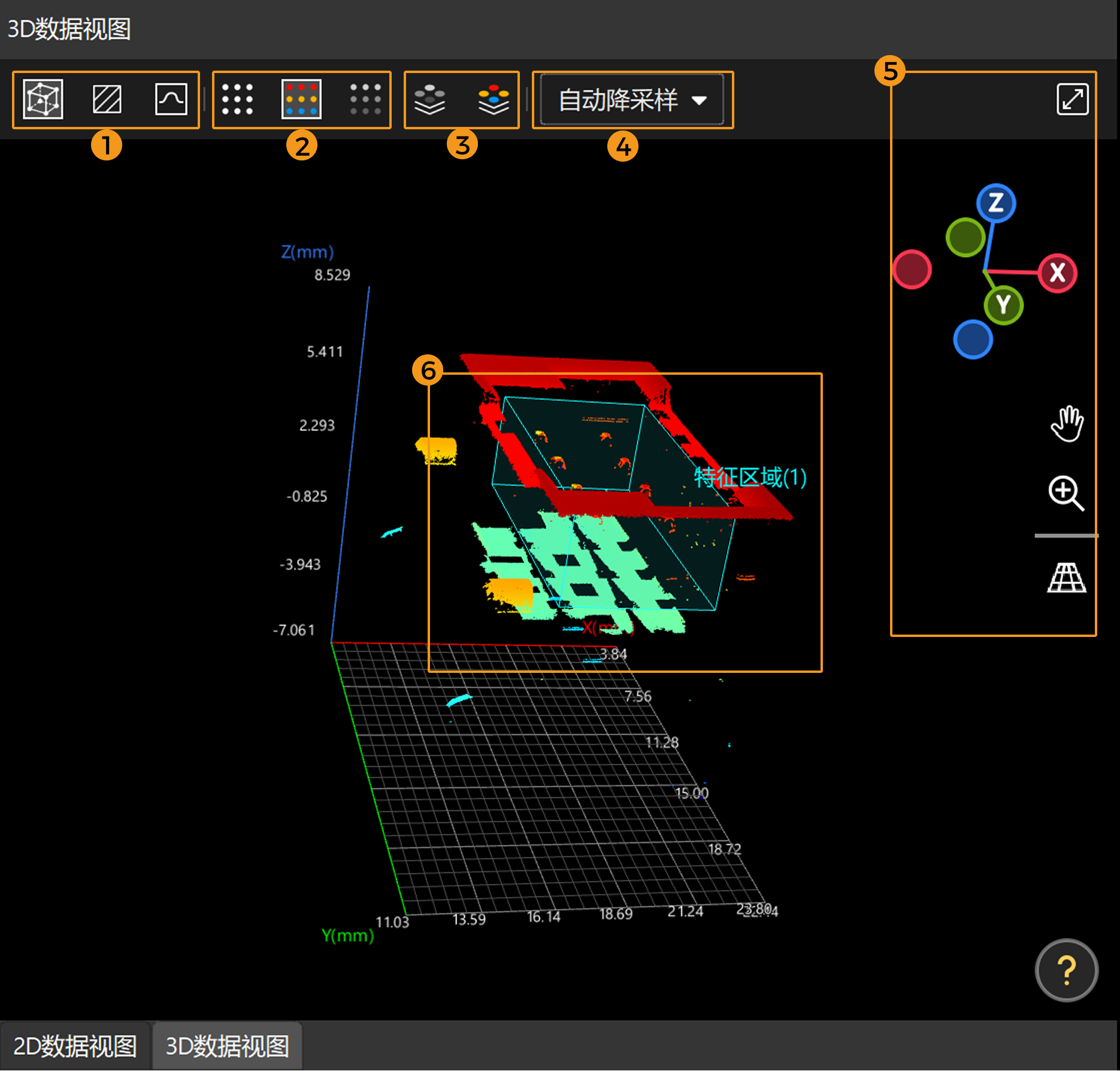

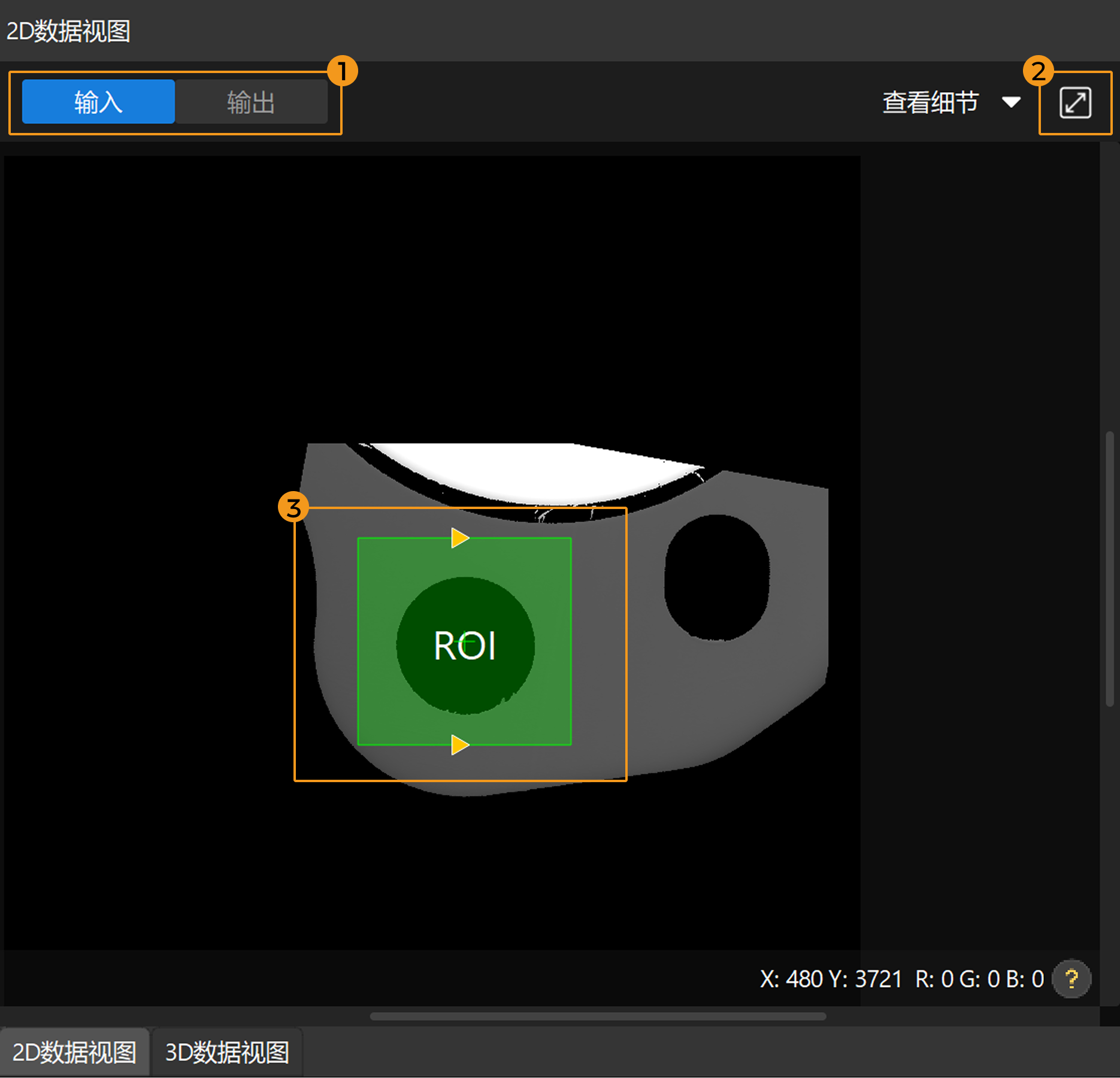

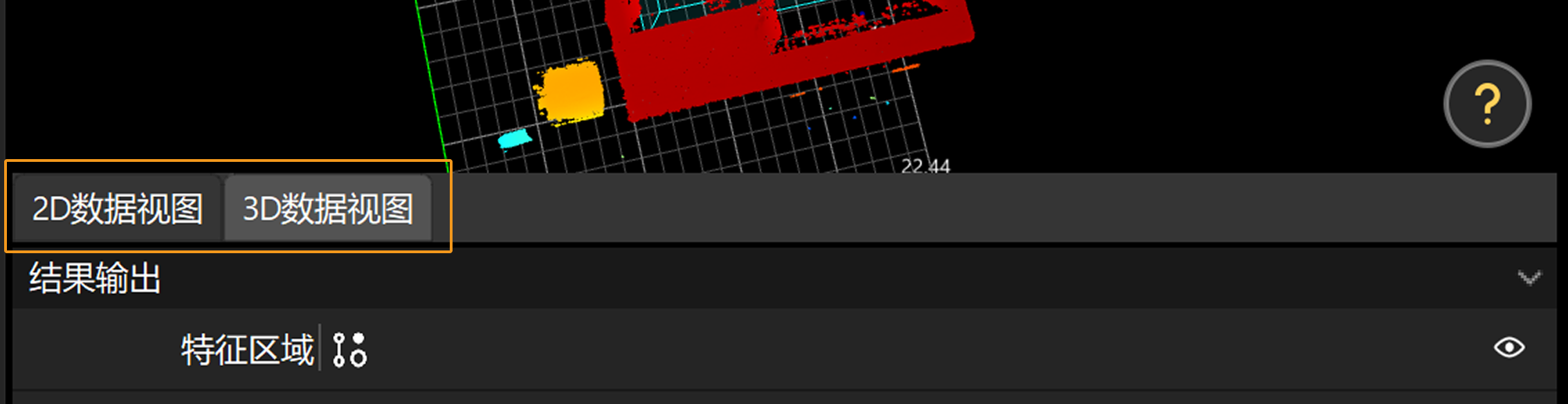

数据查看器界面如下图所示,下文将对该界面中各功能的使用方法进行介绍。
切换显示模式(①)
使用以下图标来切换显示模式:
-
单击 切换成透视模式,以3D视角查看数据。
-
单击 切换成表面模式,在XOY平面上查看数据。
-
单击 切换成轮廓线模式,在XOZ平面上查看数据。通常用于轮廓线处理操作。
点云设置(④)
该功能仅开发者模式下可见。在菜单栏处选择 | ,然后在通用选项卡下勾选开发者模式,再单击确定关闭弹窗。该设置将在软件重启后生效。
-
单击点云设置;
-
在弹出的窗口中,可调节颜色分布的深度范围,便于观察某一范围内数据的深度变化。
|
调整视图(⑤)
使用以下按钮或快捷键来调整视图:
调整视图 | 操作说明 |
---|---|
旋转视图 |
长按鼠标左键并向任意方向拖动鼠标。 |
平移视图 |
长按 并向任意方向拖动,或长按Shift与鼠标左键并向任意方向拖动鼠标。 |
缩放视图 |
长按 并拖动鼠标,或滚动鼠标滚轮。 |
适应屏幕 |
单击 。 |
可交互坐标系 显示视图的当前方向。单击任意轴标签(X、Y、Z、-X、-Y、-Z)将对齐视图到该轴。
设置特征区域(⑥ )
特征区域用于限定算法处理的区域。在一些步骤中,你可以直接调整特征区域,而在另一些步骤中,需先勾选使用特征区域,然后才能调整特征区域。
你可以通过以下方式来设置特征区域:
-
-
直观调整特征区域位置
-
直观调整特征区域大小
-
-
-
设置特征区域类型
-
精确调整特征区域位置
-
精确调整特征区域大小
-
新增或删除特征区域
-
在数据查看区调整特征区域
此方法用于粗略地调整特征区域。
-
调整特征区域位置
-
长按Ctrl键激活特征区域,特征区域的各边上将显示绿色方格;
-
在待移动的特征区域任一平面上长按鼠标左键,此时各边上会显示黄色的箭头;
-
向任一方向移动鼠标即可移动该特征区域,松开鼠标左键即可完成调整。
-
-
调整特征区域大小
-
长按Ctrl键激活特征区域,特征区域的各边上将显示绿色方格;
-
在任一绿色方格上长按鼠标左键,此时该方格变为黄色。
-
向任一方向移动鼠标以改变特征区域大小,松开鼠标左键即可完成调整。
-
在参数配置区设置特征区域参数
此方法用于精确调整特征区域。部分步骤需勾选使用特征区域后才能设置。
-
特征区域
-
添加特征区域:单击+ 添加特征区域按钮即可添加一个新的特征区域。
该按钮置灰时,表示当前步骤不支持新增特征区域或特征区域数量已达上限。 -
展开“区域1”(示例):单击 ▶ 展开区域1。
-
区域类型:设置特征区域的形状,可选择长方体、圆柱、椭圆柱。
-
中心坐标X/Y/Z:设置特征区域中心点的位置。
-
宽度/长度/高度:设置特征区域的尺寸。
-
旋转角度:即特征区域在初始位置下,绕空间坐标系的Z轴逆时针旋转的角度。
-
-
删除特征区域:单击新增的区域2(示例)右侧的 删除该区域。删除图标置灰时,表示该区域不可删除。
-
特征区域参数在不同步骤中可能不同,请根据实际界面显示调整相关参数。 |
