Mech-Mind IPC STD用户手册

前言

该用户手册适用于Mech-Mind IPC STD型号的工控机。

ipc std

Mech-Mind IPC STD型号的工控机可通过以下订货号进行购买：

  • IPCW-i5-16G-256G-CN

1. 安全须知

  • 为确保安全使用，在阅读本使用说明书并知悉如何正确使用本产品前，请勿使用。如不按本使用说明书使用和保养，可能导致相机损坏或其他伤害。由于你操作不当导致的人员伤亡或第三方遭受的任何损失，与梅卡曼德无关，梅卡曼德不承担任何责任。

  • 遵循本使用说明书中的警告，可有效降低风险，但无法消除所有风险。

  • 本使用说明书的内容在编写过程中，每个步骤均经过检查。如你发现任何疑问或错误等，请随时与梅卡曼德联系。

  • 本产品必须由接受过培训的成年人负责安装、连接、使用和维护。请正确运输、储存、安装、连接、使用和维护，以确保产品的安全运行。

  • 请严格遵守本节所列注意事项。如不遵守，可能会导致Mech-Mind IPC STD系列产品损坏。

1.1. 通用安全注意事项

请遵守以下安全注意事项：

  • 务必遵守通用安全准则。

  • 在移动、安装、改装设备时，请确保已切断电源和电源线。

  • 请勿使用额定电压范围以外的电压，否则可能导致火灾或触电等故障。

  • 如果系统一直处于运行状态可能会导致触电。

  • 请勿将任何异物放入或插入通风口。

  • 如果有大量粉尘、水或者其他液体进入设备，请立即切断电源，拔下电源线，并联系供应商。

  • 请勿将设备掉落在坚硬的表面上。

  • 请勿在环境温度超过额定温度的场所使用设备。

2. 技术参数

型号 Mech-Mind IPC STD

配置

CPU

Intel Core i5-12400 2.5GHz（6核）

芯片组

Intel® H610

内存

16 GB SO-DIMM DDR4 3200MHz

显卡

无独立显卡

存储

256 GB SSD

操作系统

Windows 10 IoT Enterprise LTSC 2021

无线网络

2 x 外部WiFi天线

开关

1 x 电源开关；1 x 复位开关

外部接口

网口

4 x 2.5 GbE

USB口

2 x USB 3.2 GEN2

2 x USB 3.2 GEN1

2 x USB 2.0

串口

2 x RS232/422/485

数字IO

无

显示接口

1 x HDMI（最高支持4096 x 2304 @ 30Hz）

1 x DP（最高支持4096 x 2304 @ 60Hz）

机械特性

尺寸

254 mm x 190 mm x 96 mm

重量（净重/毛重）

3.29千克/5.26千克

电气特性

电源

交流输入：100-240 V，5 A，50-60 Hz

额定输出功率

250 W

环境

运行环境

运行温度：-20°C - 60°C；湿度：10% - 95%；无冷凝

存储环境

存储温度：-30°C - 70°C；湿度：10% - 95%；无冷凝

安全与认证

认证

无

保修

保修期

1年

3. 产品说明

3.1. 概述

Mech-Mind IPC STD系列产品采用第12代Intel处理器和H610芯片组驱动。该系统配备了16 GB DDR4内存、256GB SSD存储，并支持在-20°C至60°C的温度范围内运行。

3.2. 产品外观

3.2.1. 前面板

Mech-Mind IPC STD系列产品的前面板和接口如下图所示。

ipc std front view
序号 描述

1

电源按钮（开关）

3.2.2. 后面板

Mech-Mind IPC STD系列产品的后面板和接口如下图所示。

ipc std rear view
序号 描述 序号 描述

1

WiFi天线孔

2

4 x RJ45 2.5 GbE（CAMERA 1，CAMERA 2，CAMERA 3/ROBOT, ROBOT/PLC）

3

WiFi天线孔

4

复位按钮（开关）

5

电源接口

6

DP接口

7

HDMI接口

8

2 x USB 2.0

9

2 x USB 3.2 GEN1

10

2 x USB 3.2 GEN2

11

2 x RS232/422/485 DB9（COM 1和COM 2）

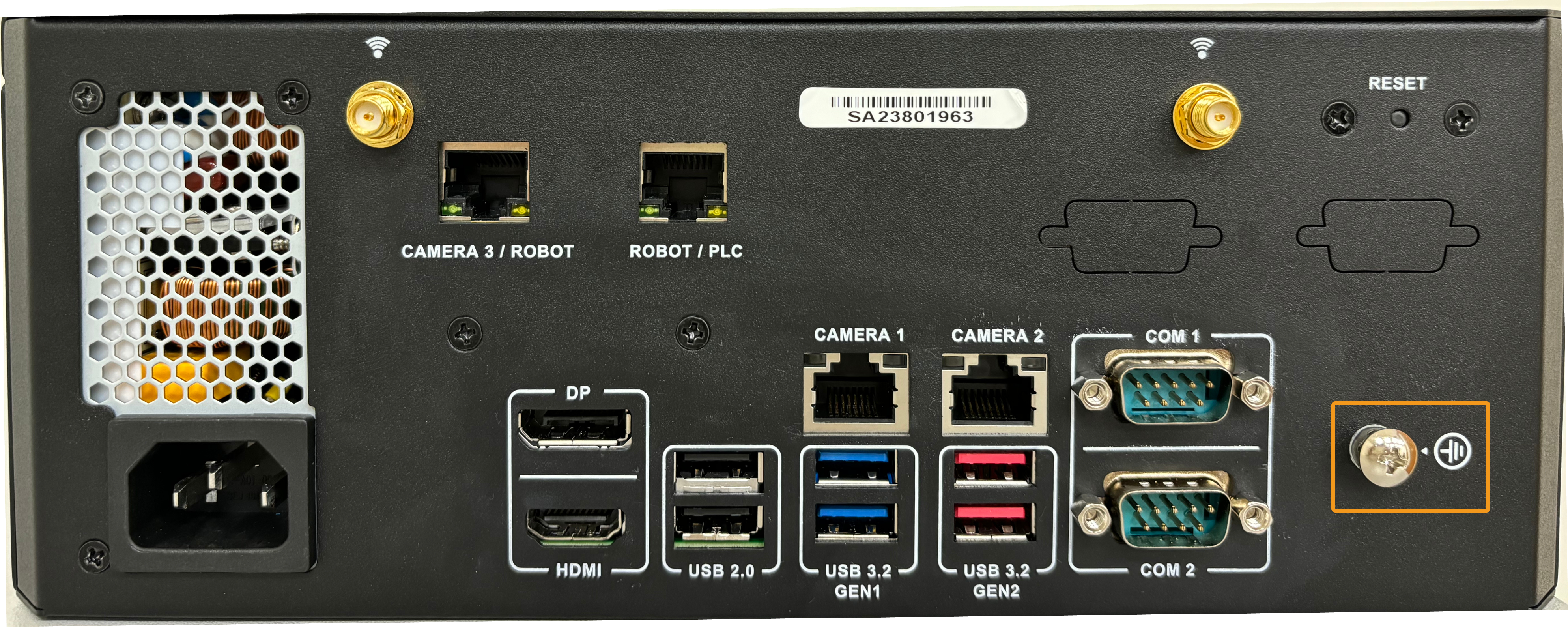

12

接地端子

3.3. 尺寸及安装孔

ipc std dimensions

4. 安装

4.1. 开箱清单

如果以下清单中列出的某些组件丢失，请停止安装并联系梅卡曼德技术支持人员。

Mech-Mind IPC STD系列产品发货时配备以下组件：

序号 物品 数量 示意图

1

Mech-Mind IPC STD

1

ipc std

2

安装支架

2

ipc std bracket

3

电源线（国标）

1

ipc std power cord

4

外部WiFi天线

2

ipc std antennas

5

固定螺丝

4

ipc std screws

4.2. 安装注意事项

在安装Mech-Mind IPC STD系列产品之前，请注意以下安装事项：

  • 阅读用户手册：用户手册提供Mech-Mind IPC STD系列产品完整的安装和配置选项说明。

  • 危险！切断电源：在安装过程中或在打开后面板进入系统内部时需断开Mech-Mind IPC STD系列产品电源。如果Mech-Mind IPC STD系列产品的后面板打开，电源线仍连接到电源插座，可能会发生触电和人身伤害。

  • 合格人员：Mech-Mind IPC STD系列产品必须经由受过训练的合格人员来安装和操作。维护、升级或修理工作必须由了解相关风险的合格人员来进行。

  • 空气流通：安装Mech-Mind IPC STD系列产品时，请确保有足够的空气流通。Mech-Mind IPC STD系列产品的冷却通风口不得有任何物体遮挡。请至少为Mech-Mind IPC STD系列产品预留5厘米的间隙，以防止系统过热。

  • 接地：Mech-Mind IPC STD系列产品需正确接地且电压不得超载。根据Mech-Mind IPC STD系列产品面板所贴标签指明的电气值调整布线并提供外部过充保护。

4.3. 使用安装支架进行安装

请按照以下步骤，使用两个安装支架将嵌入式设备固定到墙壁或其它平面上。

  1. 翻转此设备。

  2. 将支架两侧的固定螺丝孔与底面上相应的固定螺丝孔对齐。

  3. 将固定螺丝分别插入支架，以此来固定设备和支架。

    ipc std mounting system

  4. 在预定的安装表面上打孔。

  5. 将安装支架两侧的安装孔和预定安装表面所打的孔一一对齐。

  6. 插入并紧固4个固定螺丝，将设备固定到目标安装表面。

4.4. 安装外部WiFi天线

请按照以下步骤安装外部WiFi天线：

  1. 在包装中找到两根外部WiFi天线并拧松。

  2. 将外部WiFi天线插入到背面板的天线孔。

  3. 将WiFi天线旋紧到天线孔。

5. 外部接口说明

5.1. 电源接口

该电源接口可以通过电源线接入100-240 V AC，50-60 Hz，5 A电源。

当电源按钮上的电源LED指示灯点亮，表示工控机已启动。

5.2. 网口

网口允许工控机连接到外部网络。

按照以下步骤，将工控机连接到外部网络：

  1. 找到工控机上的网口。

  2. 将网线上的RJ-45接口对准其中一个网口。

  3. 将网线上的RJ-45接口插入网口。

ipc std ethernet port

工控机的每一个网口都有两个状态发光二极管（LED），一个是绿色，另一个是黄色。黄色LED指示灯指示端口的连接状态或活动，绿色LED指示灯指示端口的连接速度。

网口(CAMERA 1、CAMERA 2、CAMERA 3/ROBOT和ROBOT/PLC）的LED指示灯含义如下表所示。

LED指示灯 状态 描述

活动/连接LED指示灯（黄色）

熄灭

无连接

黄色

已连接

闪烁

正在发送/接收数据

速度LED指示灯（绿色）

熄灭

连接速度100Mbps

橙色

连接速度1Gbps

绿色

连接速度2.5Gbps

如果现场使用较早交付的工控机，网口CAMERA 3/ROBOT和ROBOT/PLC使用的网卡不同。因此，网口CAMERA 3/ROBOT和ROBOT/PLC的LED指示灯含义不同，如下表所示。

LED指示灯 状态 描述

活动/连接LED指示灯（黄色）

闪烁

正在发送/接收数据

速度LED指示灯（绿色）

绿色

已连接

5.3. 数字I/O接口

未提供数字I/O接口。

5.4. DB-9 RS232/422/485串口接口

RS-232/422/485接口针脚如下图所示。

ipc std db9 connector
针脚序号 RS232 RS422 RS485

1

DCD

TXD422-

TXD485-

2

RXD

TXD422+

TXD485+

3

TXD

RXD422+

4

DTR

RXD422-

5

GND

6

DSR

7

RTS

8

CTS

9

RI

6. 维护与清洁

请遵循以下说明维护和清洁Mech-Mind IPC STD系列产品。

6.1. 清洁措施

在清洁Mech-Mind IPC STD系列产品的各个部分或组件之前，请详细阅读以下说明。

  • Mech-Mind IPC STD系列产品内部无需清洁，防止液体流入到Mech-Mind IPC STD系列产品内部。

  • 用真空吸尘器清洁Mech-Mind IPC STD系列产品时，注意所有可抽取式的小组件。

  • 清洁Mech-Mind IPC STD系列产品前需断开Mech-Mind IPC STD系列产品的电源。

  • 切勿让任何物体或液体通过Mech-Mind IPC STD系列产品的打开处进入。

  • 清洁Mech-Mind IPC STD系列产品时，注意不要使用可能引起过敏反应的溶剂或化学物质。

  • 请勿在Mech-Mind IPC STD系列产品周围饮食和吸烟。

6.2. 清洁工具

Mech-Mind IPC STD系列产品的一些组件只能使用专门的工具进行清洁。在这种情况下，清洁贴士中将明确提及该产品。以下是清洁Mech-Mind IPC STD系列产品时使用到的物品清单。

  • 布——清洁Mech-Mind IPC STD系列产品时，最好是使用一块柔软洁净的布，虽然纸巾或棉纸也可以使用。

  • 水或医用酒精——用水或医用酒精的沾湿的布可用来擦拭Mech-Mind IPC STD系列产品。

  • 使用溶剂——清洁Mech-Mind IPC STD系列产品时，不能使用溶剂，否则会损害产品的塑料零件。

  • 真空吸尘器——使用专用于电脑除尘的真空吸尘器是清洁Mech-Mind IPC STD系列产品的最佳方式之一。灰尘和污垢将阻碍Mech-Mind IPC STD系列产品的空气流通，并且还会导致电线的腐蚀。

  • 棉签——用酒精或水沾湿的棉签是用来擦拭卫生死角的绝佳工具。

  • 泡沫棉签——条件允许的话，最好使用无纤维脱落的棉签（如泡沫棉签）进行清洁。

6.3. 更换存储

Mech-Mind IPC STD系列产品支持两种类型的存储方式：M.2 2280 M-key和2.5英寸SSD/HDD。

  • M.2 SSD安装

    移除M.2 2280预留螺丝，安装M.2 2280 NVME卡，然后用先前移除的预留螺丝固定该卡。

    ipc std mounting m2ssd

  • 2.5" SSD/HDD安装

    把硬盘安装到硬盘托架里，用四颗螺丝将其固定好。

    ipc std mounting 2.5ssd

7. 故障排查

现象 解决方案

工控机频繁显示蓝屏

请按照以下步骤重新安装操作系统。

  1. 请前往“生产界面→运维→备份管理”，创建当前方案的备份，并将其复制到你的存储介质中。

  2. 重装操作系统。

  3. 使用备份文件恢复软件和工程。

工控机空间不足

  1. 检查电脑当前空间（例如C盘、D盘），定期清理不需要的文件。

  2. 在“生产界面配置向导”中设置磁盘空间监控规则。（如果你已经设置了磁盘空间监控规则，请跳过此步骤。） 当磁盘空间不足时，警告信息将会显示在生产界面的状态面板中。

8. 获取帮助

如果你需要获取技术支持，请通过以下任一方式联系梅卡曼德技术支持人员：

附录A：启动时蜂鸣声代码说明

A.1. PEI蜂鸣声代码

蜂鸣声次数 描述

4

内存未安装。

1

内存重复安装了两次。 （PEI Core中的InstallPeiMemory例程被调用两次）

2

开始恢复。

3

未找到DXEIPL。

3

未找到DXE Core固件卷。

4

恢复失败。

4

S3恢复失败。

7

重置PPI不可用。

A.2. DXE蜂鸣声代码

蜂鸣声次数 描述

1

密码无效。

4

部分架构协议不可用。

5

未找到控制台输出设备。

5

未找到控制台输入设备。

6

闪存更新失败。

7

重置协议不可用。

8

无法满足平台PCI资源需求。

附录B：有害物质披露

本附录提供的细节确保产品符合RoHS II指令（2015/863/EU）。下表确认了产品中存在少量特定物质，并适用于RoHS II指令（2015/863/EU）。

请参考下表。

ipcw rohs
