Mech-Mind IPC ADV用户手册

前言

该用户手册适用于Mech-Mind IPC ADV型号的工控机。

ipc adv

Mech-Mind IPC ADV型号的工控机可通过以下订货号进行购买：

  • IPCW-i5-16G-512G-1660S-CN

1. 安全须知

  • 为确保安全使用，在阅读本使用说明书并知悉如何正确使用本产品前，请勿使用。如不按本使用说明书使用和保养，可能导致相机损坏或其他伤害。由于你操作不当导致的人员伤亡或第三方遭受的任何损失，与梅卡曼德无关，梅卡曼德不承担任何责任。

  • 遵循本使用说明书中的警告，可有效降低风险，但无法消除所有风险。

  • 本使用说明书的内容在编写过程中，每个步骤均经过检查。如你发现任何疑问或错误等，请随时与梅卡曼德联系。

  • 本产品必须由接受过培训的成年人负责安装、连接、使用和维护。请正确运输、储存、安装、连接、使用和维护，以确保产品的安全运行。

  • 请严格遵守本节所列注意事项。如不遵守，可能会导致Mech-Mind IPC ADV系列产品损坏。

1.1. 通用安全注意事项

请遵守以下安全注意事项：

  • 务必遵守通用安全准则。

  • 在移动、安装、改装设备时，请确保已切断电源和电源线。

  • 请勿使用额定电压范围以外的电压，否则可能导致火灾或触电等故障。

  • 如果系统一直处于运行状态可能会导致触电。

  • 请勿将任何异物放入或插入通风口。

  • 如果有大量粉尘、水或者其他液体进入设备，请立即切断电源，拔下电源线，并联系供应商。

  • 请勿将设备掉落在坚硬的表面上。

  • 请勿在环境温度超过额定温度的场所使用设备。

2. 技术参数

型号 Mech-Mind IPC ADV

配置

CPU

Intel Core i5-12400 2.5GHz（6核）

芯片组

Intel® H610

内存

16 GB SO-DIMM DDR4 3200MHz（最高支持64GB）

显卡

GeForce® GTX 1660S

存储

512GB SSD

操作系统

Windows 10 IoT Enterprise LTSC 2021

无线网络

无

开关

1 x 电源开关
1 x 复位开关

外部接口

网口

1 x Intel® I219 LM GbE控制器（LAN1）
1 x Intel® I225V 2.5 GbE控制器（LAN2）

USB口

2 x USB 3.2 GEN1
2 x USB 3.2 GEN2
4 x USB 2.0

串口

2 x RS232/422/485

数字IO

无

显示接口

1 x HDMI（最高支持4096 x 2304 @ 30Hz）
1 x DP（最高支持4096 x 2304 @ 60Hz）

机械特性

尺寸

484 mm x 435.5 mm x 176 mm

重量（净重/毛重）

13.2千克/17.1千克

电气特性

电源

交流输入：100-240 V，5-10 A，50-60 Hz

额定输出功率

500 W

环境

运行环境

运行温度：-10°C - 60°C；湿度：5% - 95%；无冷凝

存储环境

运行温度：-30°C - 70°C；湿度：5% - 95%；无冷凝

安全与认证

认证

CE/FCC/VCCI/KC/NRTL

保修

保修期

1年

关于认证的更多信息，请联系梅卡曼德技术支持。

3. 产品说明

3.1. 概述

Mech-Mind IPC ADV系列产品采用第12代Intel Core处理器和H610芯片组驱动。该系统配备了16GB DDR4 3200MHz内存、512GB SSD硬盘存储，以及GeForce® GTX 1660S GPU显卡，并支持在-10°C至60°C的环境下运行。

3.2. 产品外观

3.2.1. 前面板

Mech-Mind IPC ADV系列产品的前面板和接口如下图所示。

ipc adv front view
序号 描述 序号 描述

1

电源LED指示灯

2

HDD LED指示灯

3

2 x USB口

4

复位按钮（开关）

5

电源开关

3.2.2. 后面板

Mech-Mind IPC ADV系列产品的后面板和接口如下图所示。

ipc adv rear view
序号 描述 序号 描述

1

电源开关

2

电源接口

3

2 x RS232/422/485

4

1 x DP接口

5

1 x HDMI接口

6

1 x Intel I219LM GbE，1 x Intel I225v 2.5 GbE

7

2 x USB 3.2 GEN1

8

2 x USB 3.2 GEN2

9

4 x USB 2.0

10

1 x iDPM插槽

3.3. 尺寸及安装孔

ipc adv dimensions

4. 安装

4.1. 开箱清单

如果以下清单中列出的某些组件丢失，请停止安装并联系梅卡曼德技术支持人员。

Mech-Mind IPC ADV系列产品发货时配备以下组件：

序号 物品 数量 示意图

1

Mech-Mind IPC ADV

1

ipc adv

2

拉手

2

ipc adv handler

3

电源线（欧盟/美国标准）

1

ipc adv power cord

4

拉手安装螺丝

8

ipc adv handler screws

5

导轨安装螺丝

8

ipc adv rail screws

4.2. 安装注意事项

在安装Mech-Mind IPC ADV系列产品之前，请注意以下安装事项：

  • 阅读用户手册：用户手册提供Mech-Mind IPC ADV系列产品完整的安装和配置选项说明。

  • 危险！切断电源：在安装过程中或在打开后面板进入系统内部时需断开Mech-Mind IPC ADV系列产品电源。如果Mech-Mind IPC ADV系列产品的后面板打开，电源线仍连接到电源插座，可能会发生触电和人身伤害。

  • 合格人员：Mech-Mind IPC ADV系列产品必须经由受过训练的合格人员来安装和操作。维护、升级或修理工作必须由了解相关风险的合格人员来进行。

  • 空气流通：安装Mech-Mind IPC ADV系列产品时，请确保有足够的空气流通。Mech-Mind IPC ADV系列产品的冷却通风口不得有任何物体遮挡。请至少为Mech-Mind IPC ADV系列产品预留5厘米的间隙，以防止系统过热。

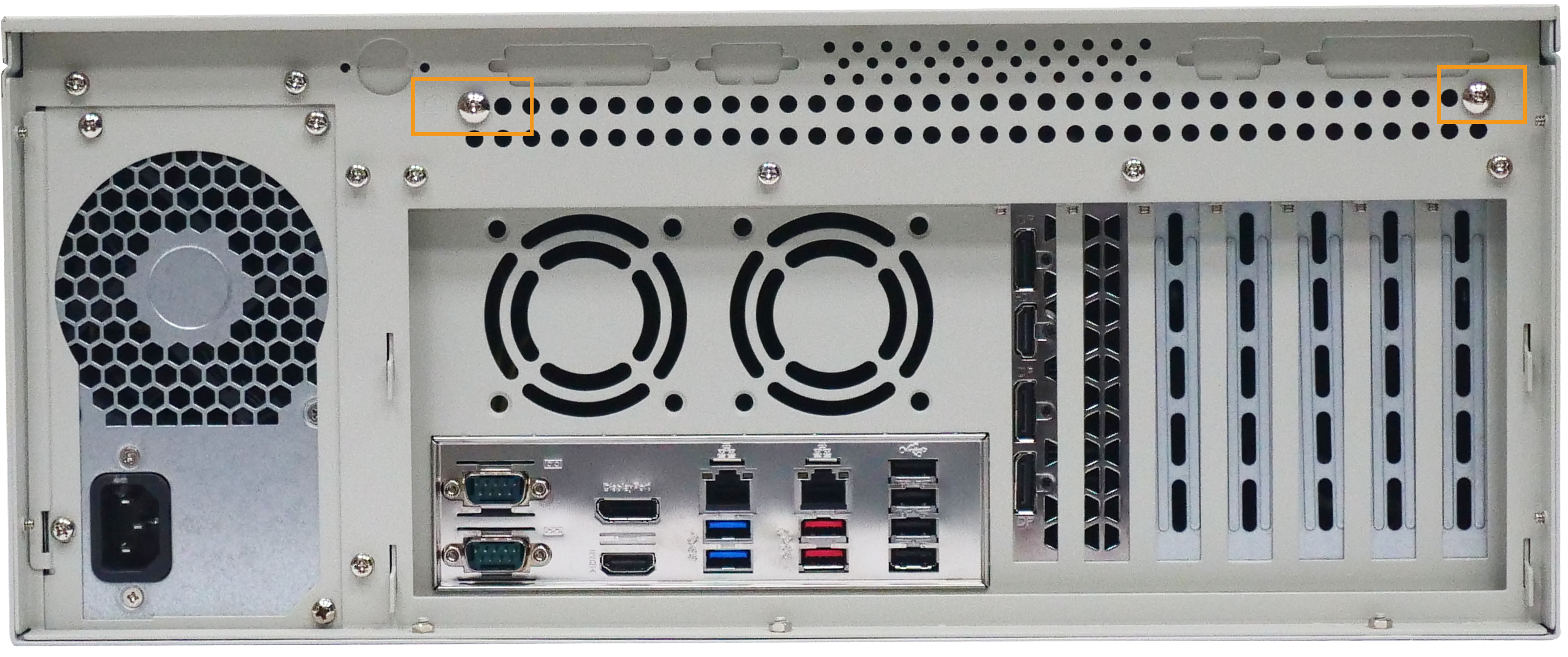

  • 接地：Mech-Mind IPC ADV系列产品需正确接地且电压不得超载。根据Mech-Mind IPC ADV系列产品面板所贴标签指明的电气值调整布线并提供外部过充保护。

4.3. 使用拉手进行设备安装

请按照以下步骤使用两个拉手将设备安装到支架上。

  1. 对齐拉手上的安装孔和机箱侧表面上相应的固定螺丝孔。

  2. 把固定螺丝插入拉手，将拉手固定在设备上。

    ipc adv mounting handler

  3. 对齐拉手前面的安装孔和支架上的安装孔。

  4. 使用8个螺丝将设备安装到支架上。

    ipc adv mounting system

5. 外部接口说明

5.1. 电源接口

背面板上有一个电源接口。该电源接口是一个3针端子，可以通过电源线直接连接电源。支持的电源输入电压为100 - 240V。

ipc adv power connector

前面板上的电源LED指示灯指示电源的状态。

电源LED指示灯 描述

熄灭

无电源

绿灯常亮

开机模式

5.2. 网口

网口允许工控机连接到外部网络。

按照以下步骤，将工控机连接到外部网络：

  1. 找到工控机上的网口。

  2. 将网线上的RJ-45接口对准其中一个网口。

  3. 将网线上的RJ-45接口插入网口。

ipc adv ethernet port

工控机的每一个网口都有两个状态发光二极管（LED），一个是绿色，另一个是黄色。黄色LED指示灯指示端口的连接状态或活动，绿色LED指示灯指示端口的连接速度。

I225V 2.5 GbE网口的LED指示灯状态如下表所示。

LED指示灯 状态 描述

活动/连接LED指示灯（黄色）

熄灭

无连接

黄色

已连接

闪烁

正在发送/接收数据

速度LED指示灯（绿色）

熄灭

连接速度100Mbps

橙色

连接速度1Gbps

绿色

连接速度2.5Gbps

I219LM GbE网口的LED指示灯状态如下表所示。

LED指示灯 状态 描述

活动/连接LED指示灯（黄色）

熄灭

无连接

黄色

已连接

闪烁

正在发送/接收数据

速度LED指示灯（绿色）

熄灭

连接速度10Mbps

橙色

连接速度100Mbps

绿色

连接速度1Gbps

5.3. 数字I/O接口

未提供数字I/O接口。

5.4. DB-9 RS-232/422/485串口接口

RS-232/422/485接口针脚如下图所示。

ipc adv db9 connector
针脚序号 RS232 RS422 RS485

1

DCD

TXD422-

TXD485-

2

RXD

TXD422+

TXD485+

3

TXD

RXD422+

4

DTR

RXD422-

5

GND

6

DSR

7

RTS

8

CTS

9

RI

6. 维护与清洁

请遵循以下说明维护和清洁Mech-Mind IPC ADV系列产品。

6.1. 清洁措施

在清洁Mech-Mind IPC ADV系列产品的各个部分或组件之前，请详细阅读以下说明。

  • Mech-Mind IPC ADV系列产品内部无需清洁，防止液体流入到Mech-Mind IPC ADV系列产品内部。

  • 用真空吸尘器清洁Mech-Mind IPC ADV系列产品时，注意所有可抽取式的小组件。

  • 清洁Mech-Mind IPC ADV系列产品前需断开Mech-Mind IPC ADV系列产品的电源。

  • 切勿让任何物体或液体通过Mech-Mind IPC ADV系列产品的打开处进入。

  • 清洁Mech-Mind IPC ADV系列产品时，注意不要使用可能引起过敏反应的溶剂或化学物质。

  • 请勿在Mech-Mind IPC ADV系列产品周围饮食和吸烟。

6.2. 清洁工具

Mech-Mind IPC ADV系列产品的一些组件只能使用专门的工具进行清洁。在这种情况下，清洁贴士中将明确提及该产品。以下是清洁Mech-Mind IPC ADV系列产品时使用到的物品清单。

  • 布——清洁Mech-Mind IPC ADV系列产品时，最好是使用一块柔软洁净的布，虽然纸巾或棉纸也可以使用。

  • 水或医用酒精——用水或医用酒精的沾湿的布可用来擦拭Mech-Mind IPC ADV系列产品。

  • 使用溶剂——清洁Mech-Mind IPC ADV系列产品时，不能使用溶剂，否则会损害产品的塑料零件。

  • 真空吸尘器——使用专用于电脑除尘的真空吸尘器是清洁Mech-Mind IPC ADV系列产品的最佳方式之一。灰尘和污垢将阻碍Mech-Mind IPC ADV系列产品的空气流通，并且还会导致电线的腐蚀。

  • 棉签——用酒精或水沾湿的棉签是用来擦拭卫生死角的绝佳工具。

  • 泡沫棉签——条件允许的话，最好使用无纤维脱落的棉签（如泡沫棉签）进行清洁。

7. 故障排查

现象 解决方案

工控机频繁显示蓝屏

请按照以下步骤重新安装操作系统。

  1. 请前往“生产界面→运维→备份管理”，创建当前方案的备份，并将其复制到你的存储介质中。

  2. 重装操作系统。

  3. 使用备份文件恢复软件和工程。

工控机空间不足

  1. 检查电脑当前空间（例如C盘、D盘），定期清理不需要的文件。

  2. 在“生产界面配置向导”中设置磁盘空间监控规则。（如果你已经设置了磁盘空间监控规则，请跳过此步骤。） 当磁盘空间不足时，警告信息将会显示在生产界面的状态面板中。

8. 获取帮助

如果你需要获取技术支持，请通过以下任一方式联系梅卡曼德技术支持人员：

附录A：启动时蜂鸣声代码说明

A.1. PEI蜂鸣声代码

蜂鸣声次数 描述

4

内存未安装。

1

内存重复安装了两次。 （PEI Core中的InstallPeiMemory例程被调用两次）

2

开始恢复。

3

未找到DXEIPL。

3

未找到DXE Core固件卷。

4

恢复失败。

4

S3恢复失败。

7

重置PPI不可用。

A.2. DXE蜂鸣声代码

蜂鸣声次数 描述

1

密码无效。

4

部分架构协议不可用。

5

未找到控制台输出设备。

5

未找到控制台输入设备。

6

闪存更新失败。

7

重置协议不可用。

8

无法满足平台PCI资源需求。

附录B：有害物质披露

本附录提供的细节确保产品符合RoHS II指令（2015/863/EU）。下表确认了产品中存在少量特定物质，并适用于RoHS II指令（2015/863/EU）。

请参考下表。

ipcw rohs
