表面拟合平面

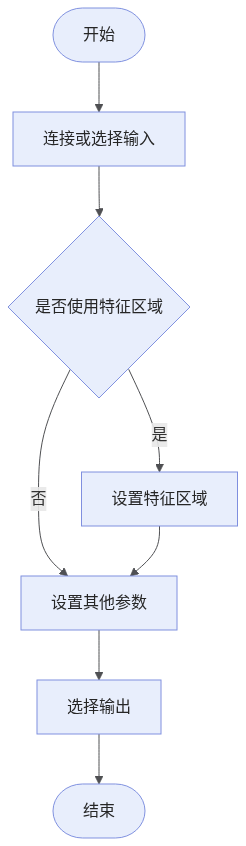

使用流程
参数说明
- 使用特征区域
-
参数解释:特征区域用于限制算法处理的区域,勾选该参数后,该步骤将仅处理特征区域内或特征区域外的数据。
默认值:不勾选。
调节建议:根据实际需求设置该参数。
- 特征区域模式
-
参数解释:勾选使用特征区域后,该参数用于选择对特征区域内的数据进行处理,还是对特征区域外的数据进行处理。
值列表:使用特征区域内数据、使用特征区域外数据
默认值:使用特征区域内数据
调节说明:如果想对特征区域内的数据进行处理,可选择使用特征区域内数据;如果想对特征区域外的数据进行处理,可选择使用特征区域外数据。
关于特征区域其他参数设置可参考设置特征区域。 |
输出说明
勾选输出项后,步骤将增加对应的输出端口,步骤运行后将输出对应的数据。可根据实际测量需求选择对应的输出项。
如果输出项可展开(左侧有 ▶),则勾选后必须展开,然后设置最小值和最大值来确定该项的合格范围。如果输出的值在合格范围内,该测量项被判定为合格(OK),否则被判定为不合格(NG)。 |
输出项 | 说明 |
---|---|
标准差 |
用于拟合平面的点到平面的距离的标准差。 |
最小误差 |
用于拟合平面的点到平面的距离的最小误差。该误差区分正负,平面上方的点到平面的距离为正数,反之为负数。 |
最大误差 |
用于拟合平面的点到平面的距离的最大误差。该误差区分正负,平面上方的点到平面的距离为正数,反之为负数。 |
距离 |
坐标系原点到平面的距离。 |
平面 |
根据用户选择的表面拟合出的平面。 |
