了解方案结构
Mech-MSR方案由方案配置文件、工程以及软件运行过程中使用或生成的各类配置和数据组成。方案文件夹中的具体内容随所使用的功能而异。

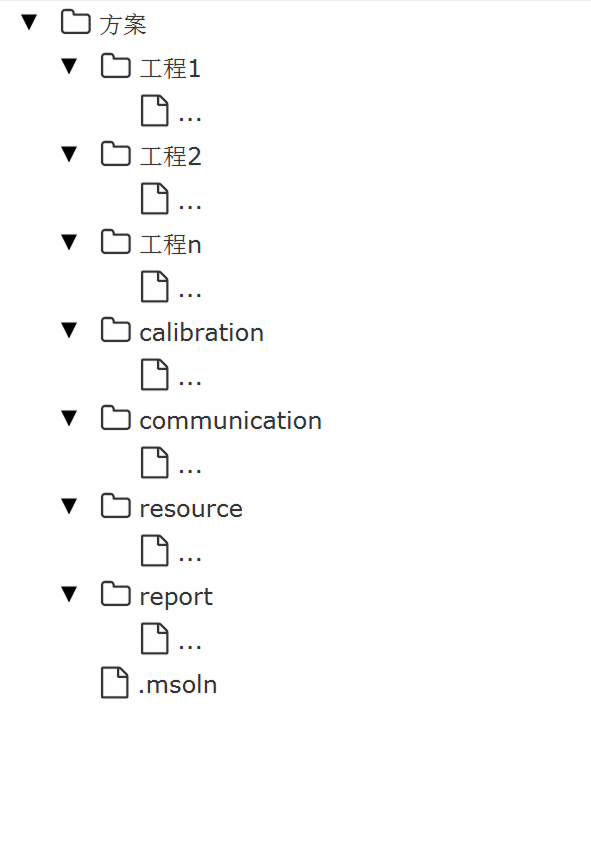

方案文件夹的主要结构如下图所示。
方案文件夹中可能包含的目录和文件如下表所示。
|
请勿手动修改方案文件夹下的文件，否则可能导致文件损坏，方案无法正常使用。 |
| 方案构成 | 结构图示 | 说明 |
|---|---|---|
工程 |
|
工程目录用于保存工程配置、工程级标定数据（结构光3D相机的相关标定文件）、工程运行数据和工程主文件等。 |

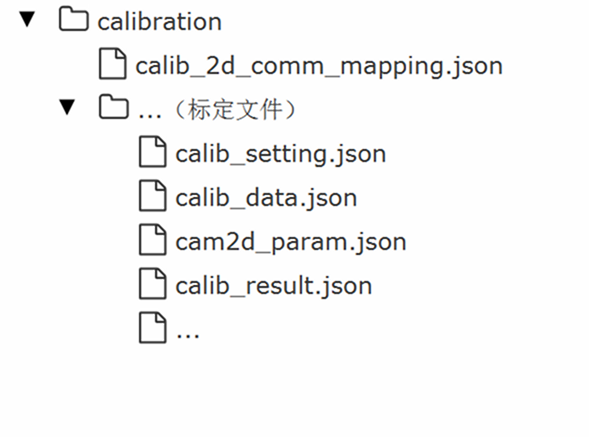

标定数据 |
|
标定数据目录用于保存2D相机或3D线激光轮廓测量仪的相关标定文件。 |

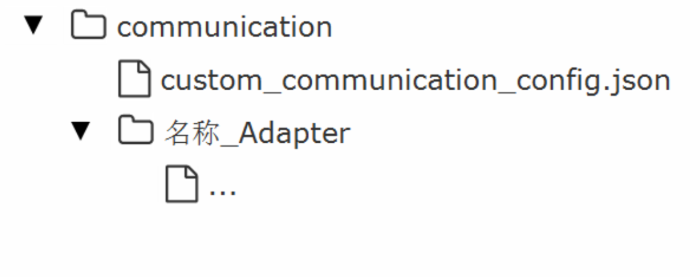

通信配置 |
|
通信配置目录用于保存自定义通信及标准通信相关配置。 |

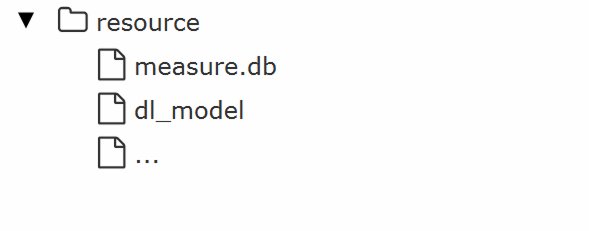

其他资源文件 |
|
资源目录用于保存方案运行时依赖的资源。目录中的文件随方案所使用的功能而异，可能包括统计报表的测量项数据、深度学习模型包及其他功能相关文件。 |
统计报表 |
|
统计报表目录用于保存主界面或生产界面导出的统计报表数据。 |
日志文件 |
|
日志文件通常不在原始方案目录中。备份方案时，若勾选备份日志，软件会将相关日志复制到备份文件夹的日志目录下。 |
方案配置文件 |
|
|
