配置显示窗口

根据配置的图像布局，生产界面主要显示多个图像显示窗口，便于用户直观地查看图像数据。

单击各显示窗口右上角的配置图标，在弹出的窗口中配置图像内容。

配置流程

按以下步骤，配置各个显示窗口：

进行图像设置。
（可选）设置叠加图形。
（可选）设置叠加文本。

设置完成后，单击保存按钮保存所做更改，此时该显示窗口中将显示配置的图像内容。

如需查看大图，可单击显示窗口右上角的图标

，打开新窗口显示单张图像。

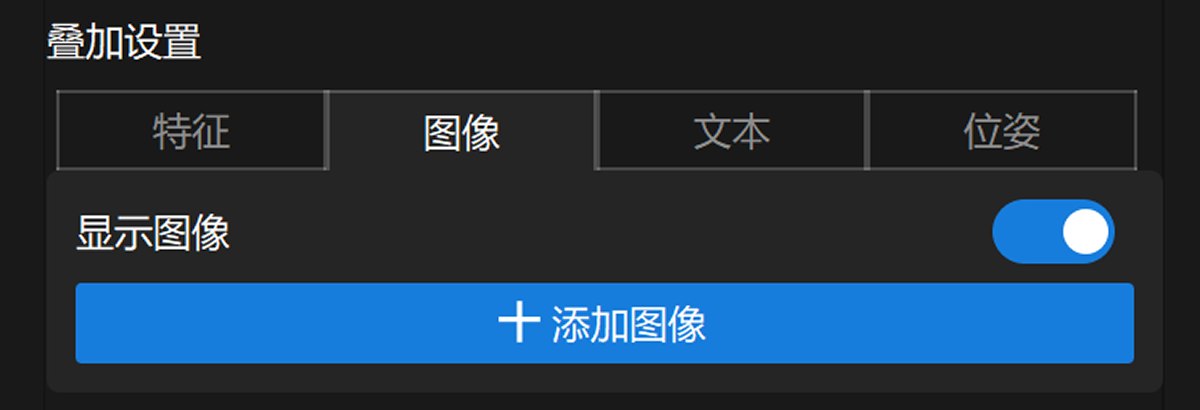

图像设置

根据实际需求，设置显示窗口中的图像内容。

参数	说明	图示
图像名称	设置的图像名称将显示在窗口顶部。
图像源	单击选择按钮，选择要显示在窗口中的图像数据。
显示强度图	默认窗口中显示深度图。开启该参数后，显示强度图。
关联判定结果	单击选择按钮，选择要关联的测量项，关联后该测量项的判定结果即为图像的判定结果。判定结果展示在显示窗口的左上角，OK为绿色，NG为红色。	-

参数

说明

图示

图像名称

设置的图像名称将显示在窗口顶部。

image name

图像源

单击选择按钮，选择要显示在窗口中的图像数据。

image source depth

显示强度图

默认窗口中显示深度图。开启该参数后，显示强度图。

image source intensity

关联判定结果

单击选择按钮，选择要关联的测量项，关联后该测量项的判定结果即为图像的判定结果。判定结果展示在显示窗口的左上角，OK为绿色，NG为红色。

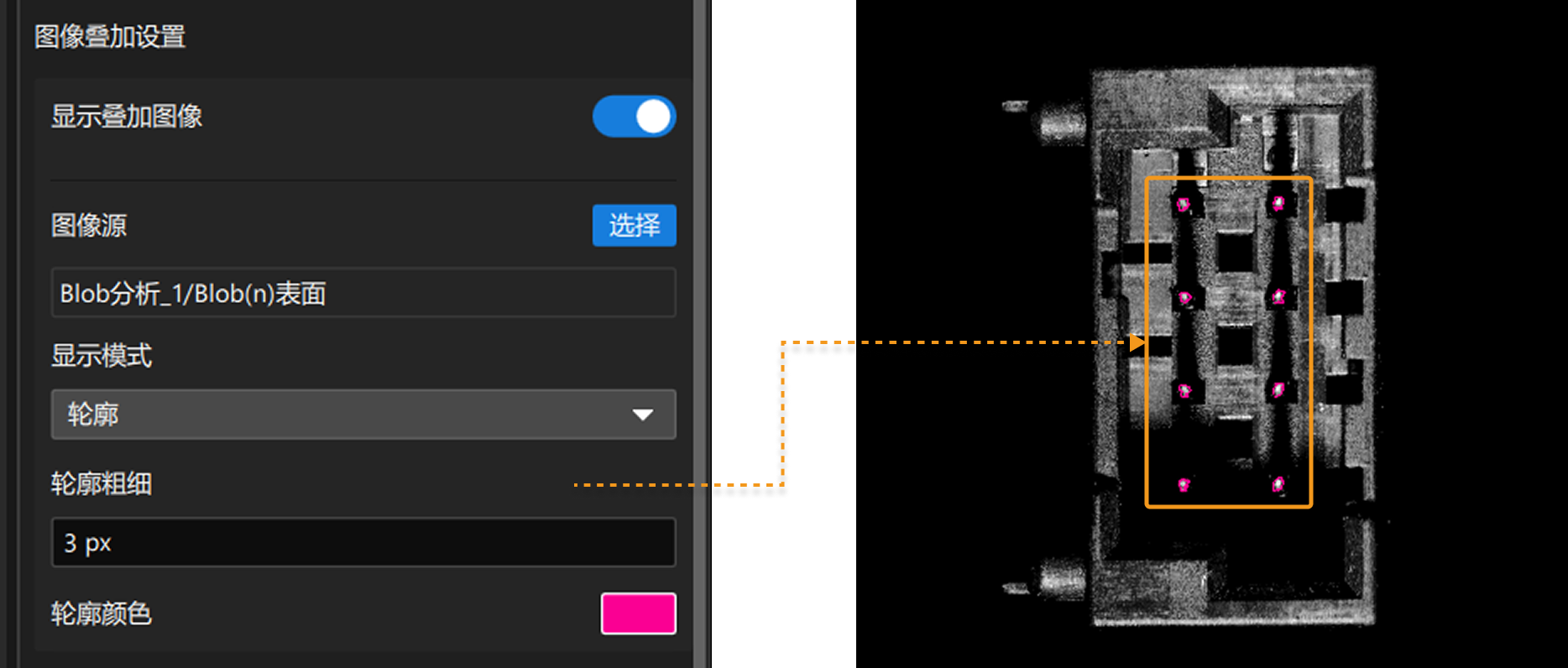

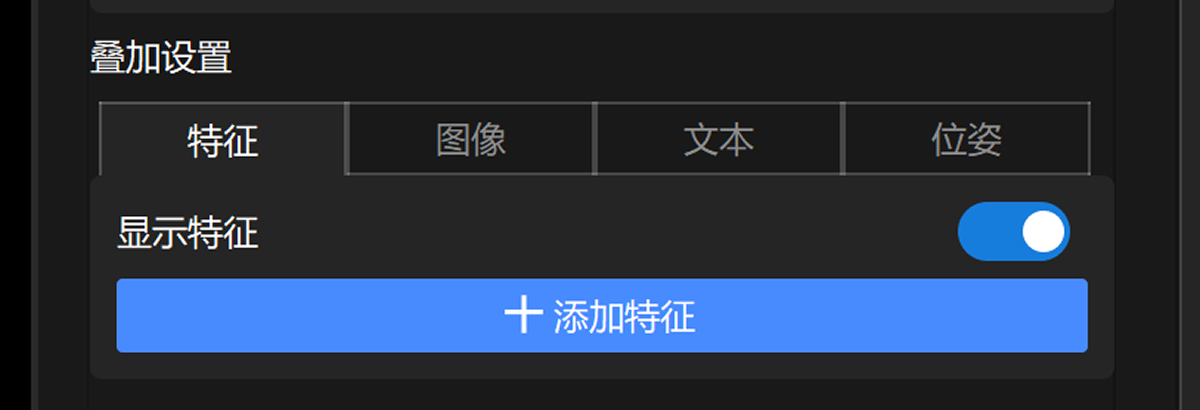

图形叠加设置

开启显示图形选项后，可进行图形叠加设置。

参数	说明	图示
图形源	单击选择按钮，选择要叠加在图像上的图形源。
图形大小	设置叠加的图形尺寸。
图形颜色	单击该选项右侧的亮黄色（默认）色块，可自定义图形颜色。

参数

说明

图示

图形源

单击选择按钮，选择要叠加在图像上的图形源。

graphics source

图形大小

设置叠加的图形尺寸。

图形颜色

单击该选项右侧的亮黄色（默认）色块，可自定义图形颜色。

单击+ 添加图形按钮添加图形，至多可叠加 3 种图形。
单击删除图标减少图形。

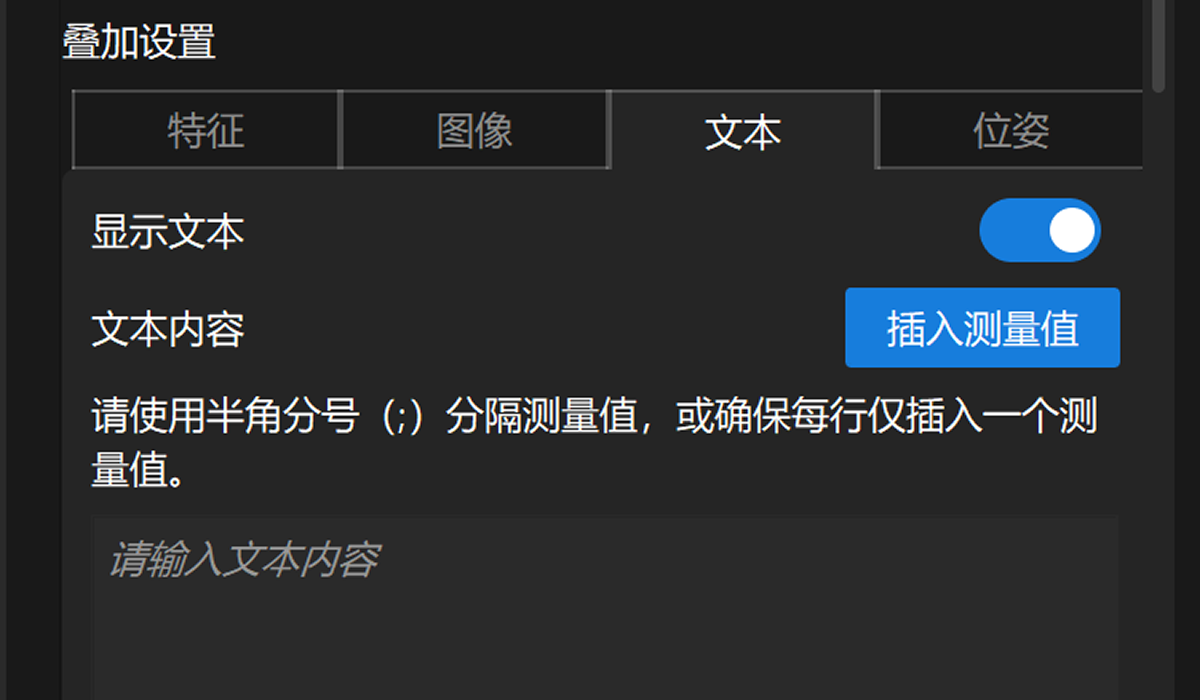

文本叠加设置

开启显示文本选项后，可进行文本叠加设置。

参数

说明

图示

文本内容

叠加在图像上的文本内容由两部分组成：自定义文本内容 + 插入的测量值。

输入自定义文本内容后，单击插入测量值按钮，选择要插入的测量值，可完成文本内容设置。

确保每行仅插入一个测量值。如需一行插入多个测量值，可使用半角分号（;）分隔开，从而避免文本颜色显示错误，保证文本清晰可读。

text content

文本位置

设置相关参数，确定叠加文本的位置。

关联测量坐标：选择此选项后，在测量坐标下单击选择按钮，然后选择要关联的测量坐标。关联后，文本将根据关联的测量坐标叠加在图像上。
固定位置：文本默认从图像左上角开始显示。

文本位置不符合预期时，可继续调整以下参数：

X向位移：文本在水平方向上的位移量。数值为正，表示向右移动；数值为负，表示向左移动。
Y向位移：文本在垂直方向上的位移量。数值为正，表示向下移动；数值为负，表示向上移动。

text position

文本样式

根据实际需求，自定义文本大小和文本颜色。

text style
