开始测量
经过数据处理后，弯板数据已经比较稳定，且数据范围较小。接下来，可以使用这些数据测量弯板的厚度和尺寸。
测量弯板厚度

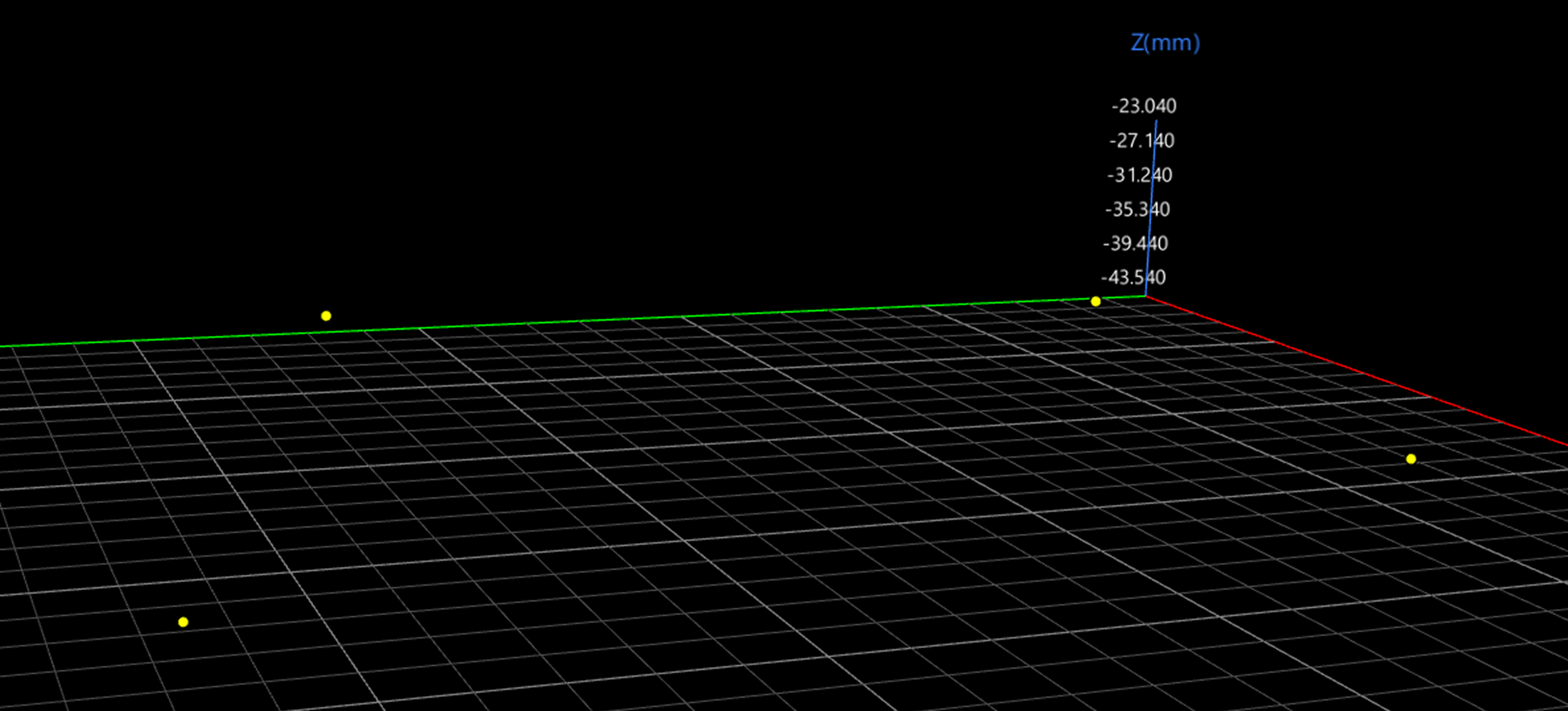

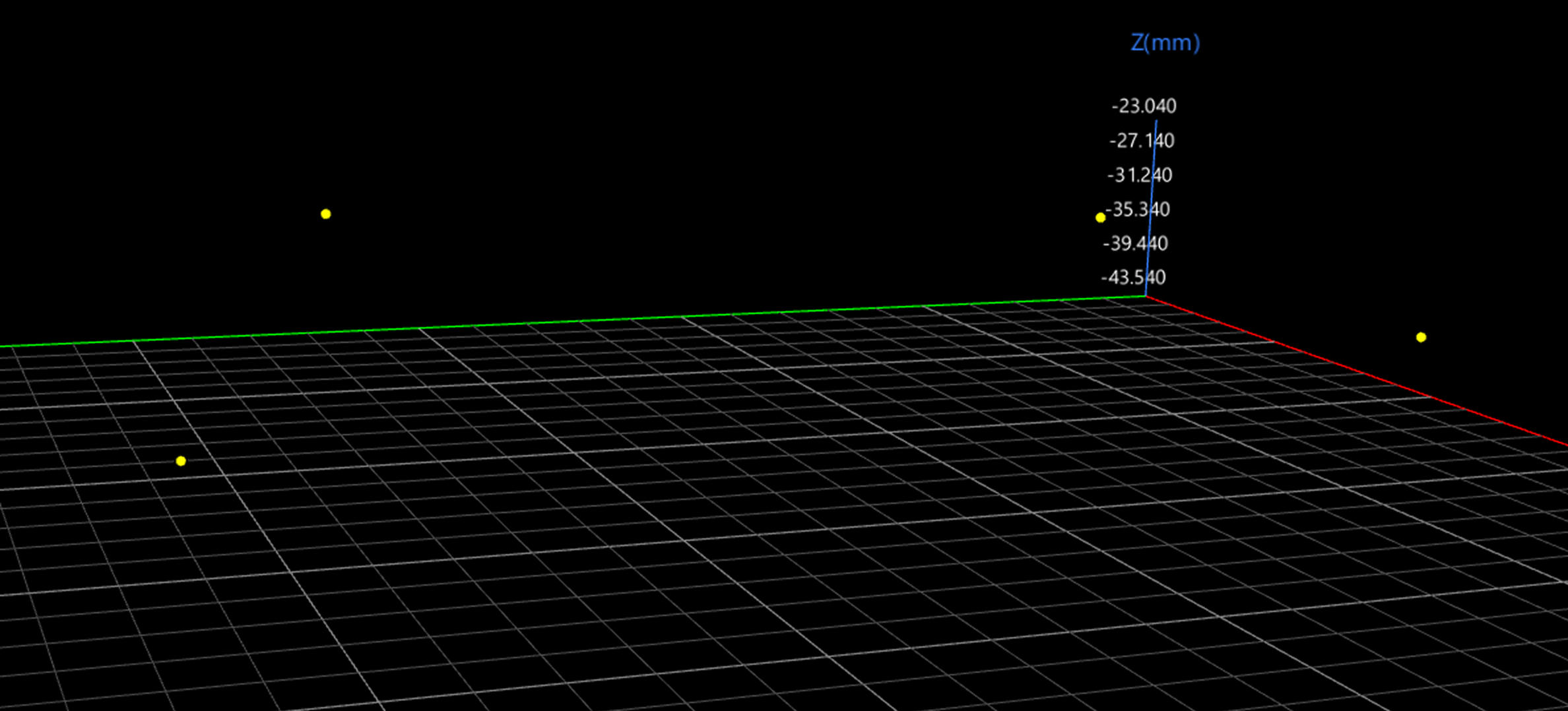

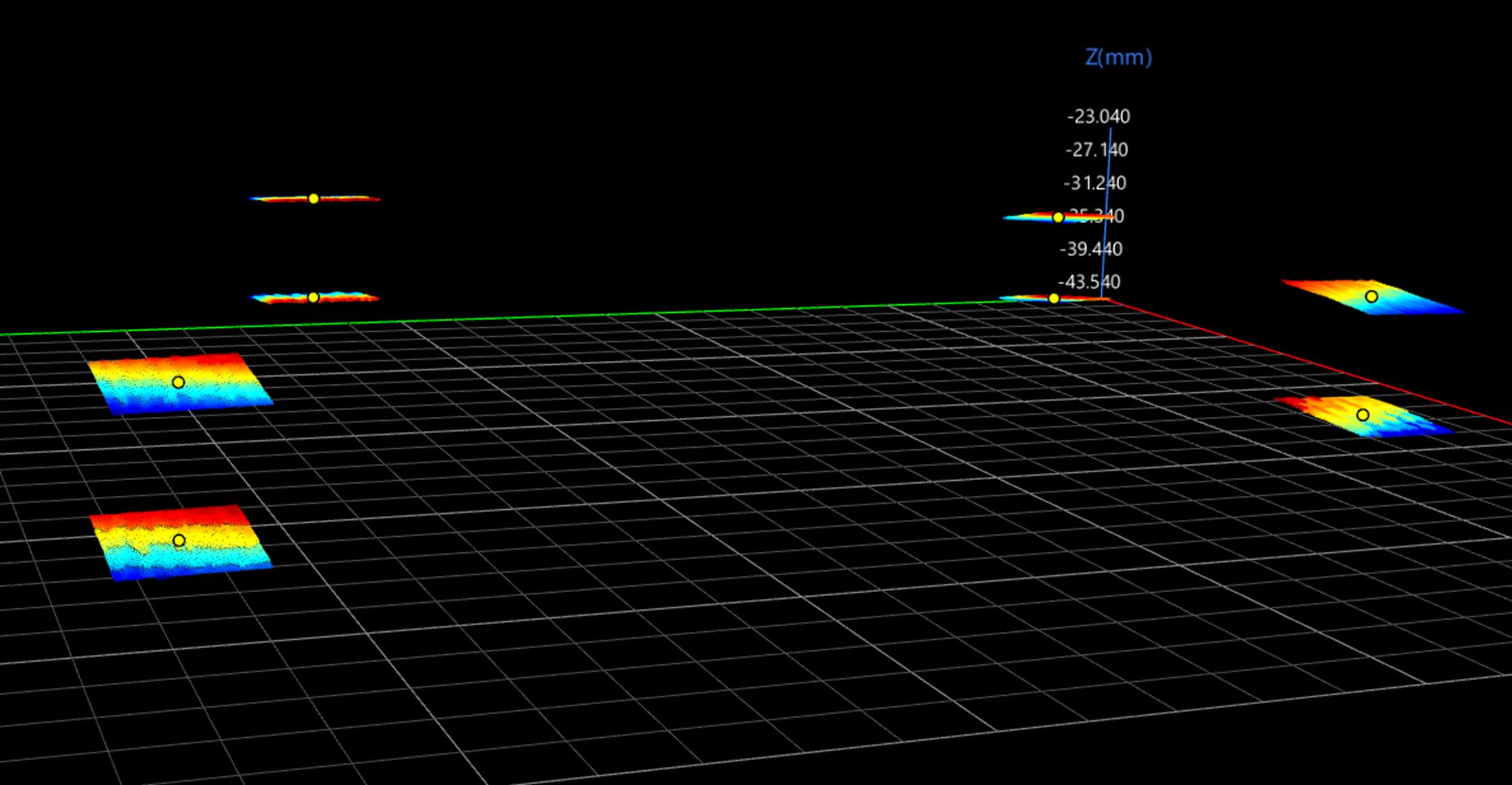

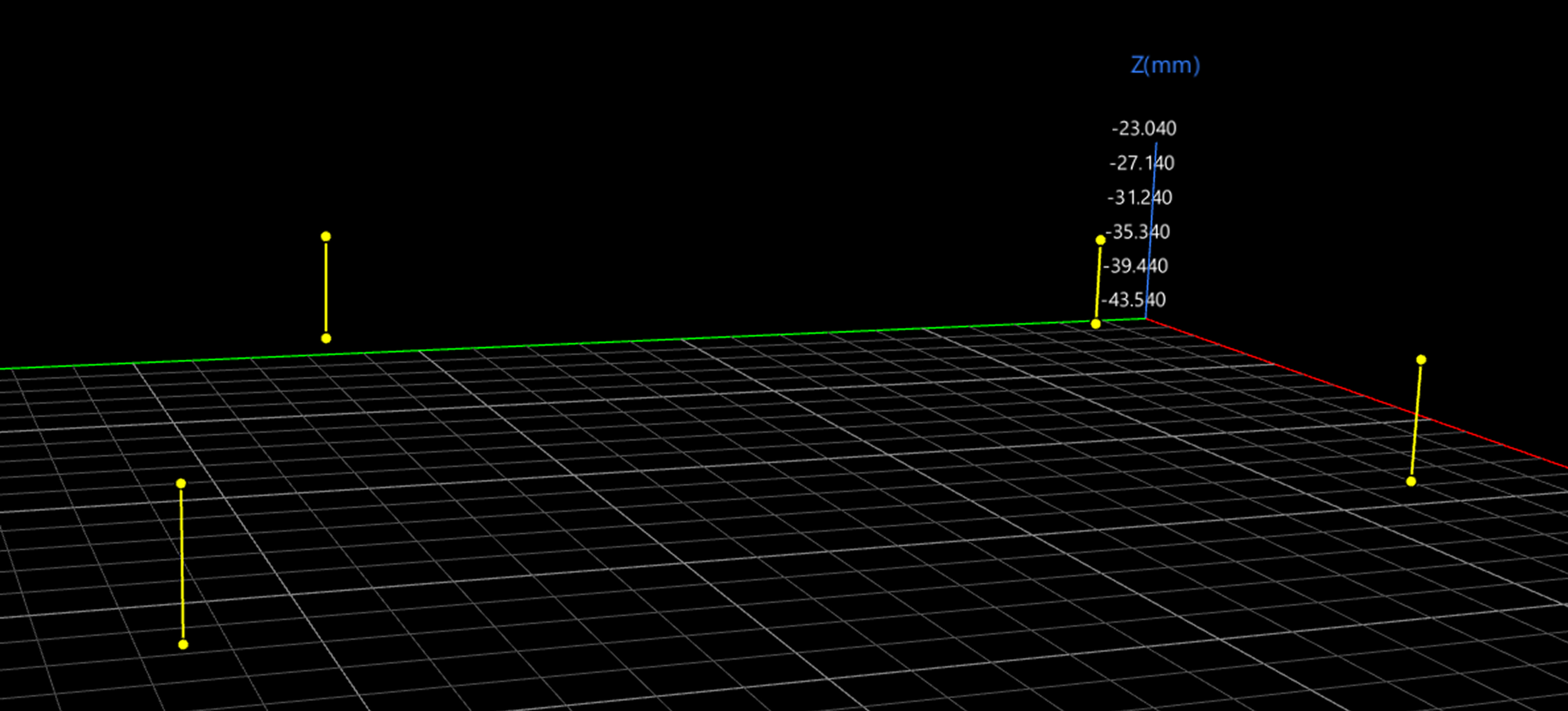

弯板厚度通常指的是弯板正反面对应点之间的距离。因此，测量上下表面数据的中心点之间的距离，即可得到弯板的厚度。
|

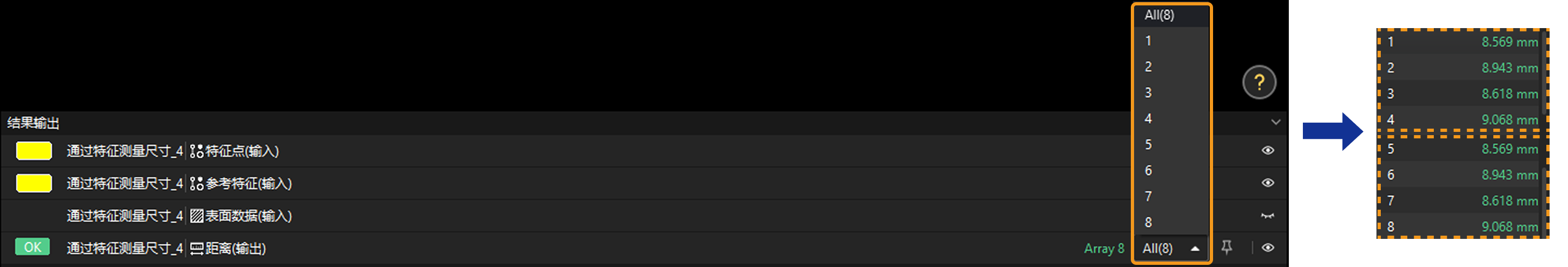

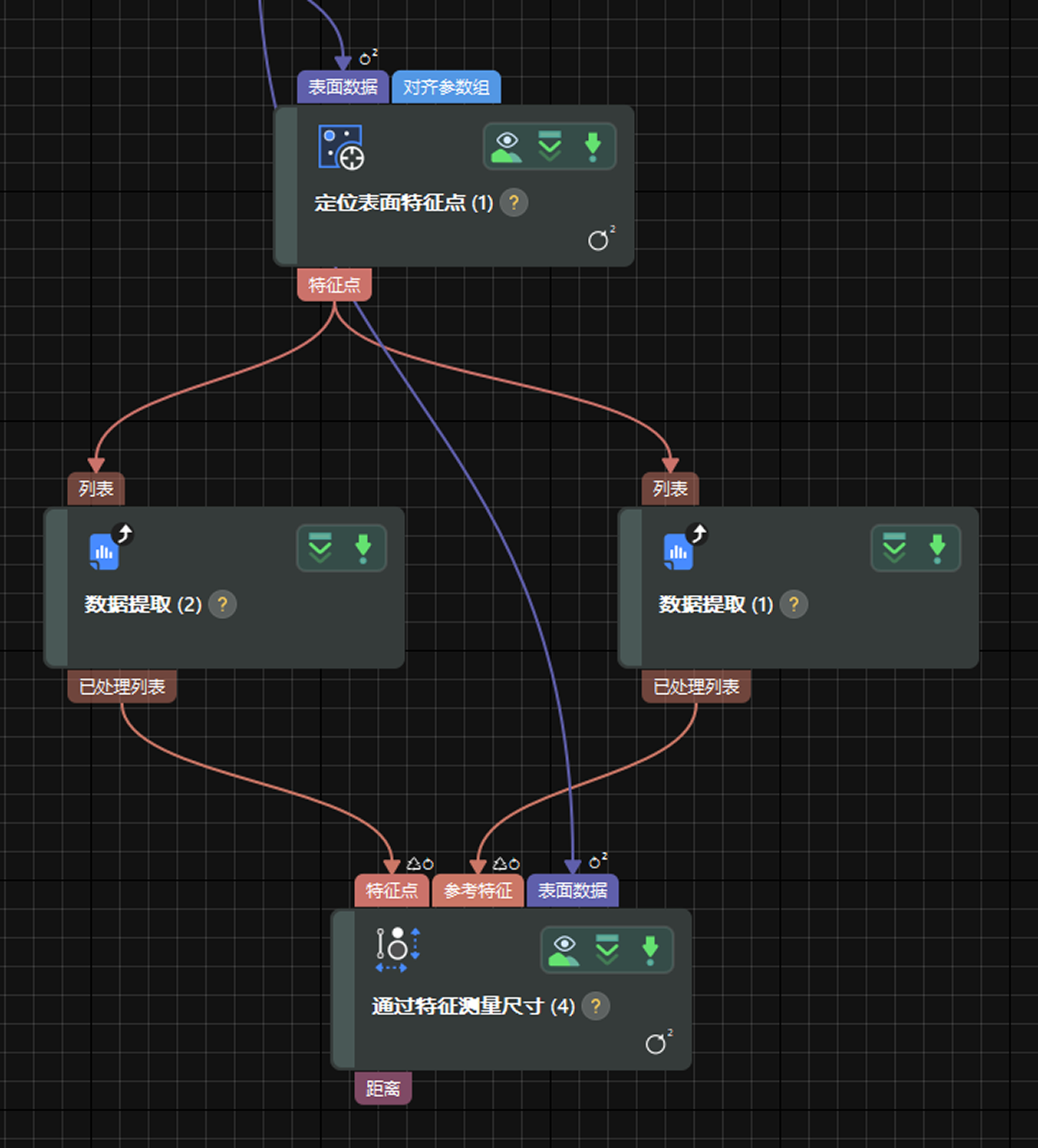

框架循环导致距离计算了两次，共八个结果。忽略重复内容，关注前四个结果即可。
|
至此，你已完成高精度弯板厚度测量。
测量弯板尺寸

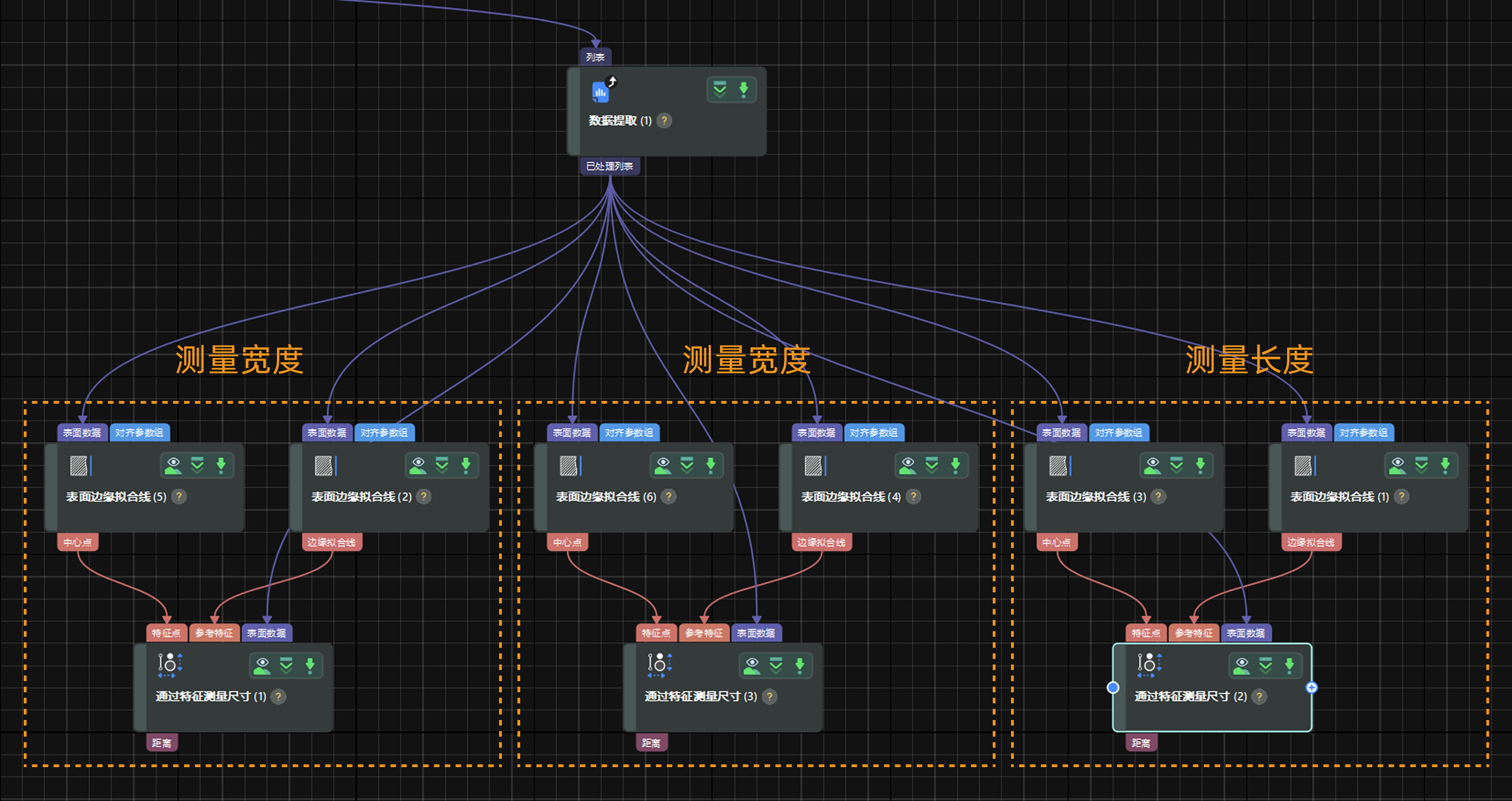

本案例中，测量弯板的尺寸包括测量弯板的长度和宽度。对于长度，需要测量弯板一侧短边数据的中心点到另一侧短边数据拟合的直线的距离。同理，测量弯板一侧长边数据的中心点到另一侧长边数据拟合的直线的距离，即可得到弯板宽度。
-
提取上表面数据

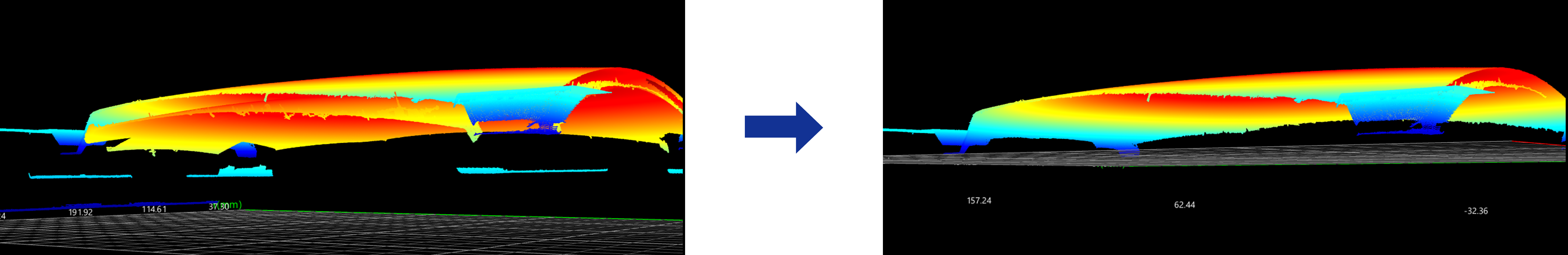

使用数据提取步骤，提取弯板上表面数据，方便后续测量距离。
在该步骤的参数配置区，设置维度为1，索引为1。步骤运行后，可输出上表面数据。
-
测量弯板宽度
为提高测量数据的准确性，分别测量弯板长边中心两侧的宽度。
两次测量方式相同，下面以其中一个为例进行说明。
-
获取中心点
使用表面边缘拟合线步骤，从处理过的表面数据中，提取出一侧长边数据的中心点（即特征点）。
该步骤的参数配置流程如下：
-

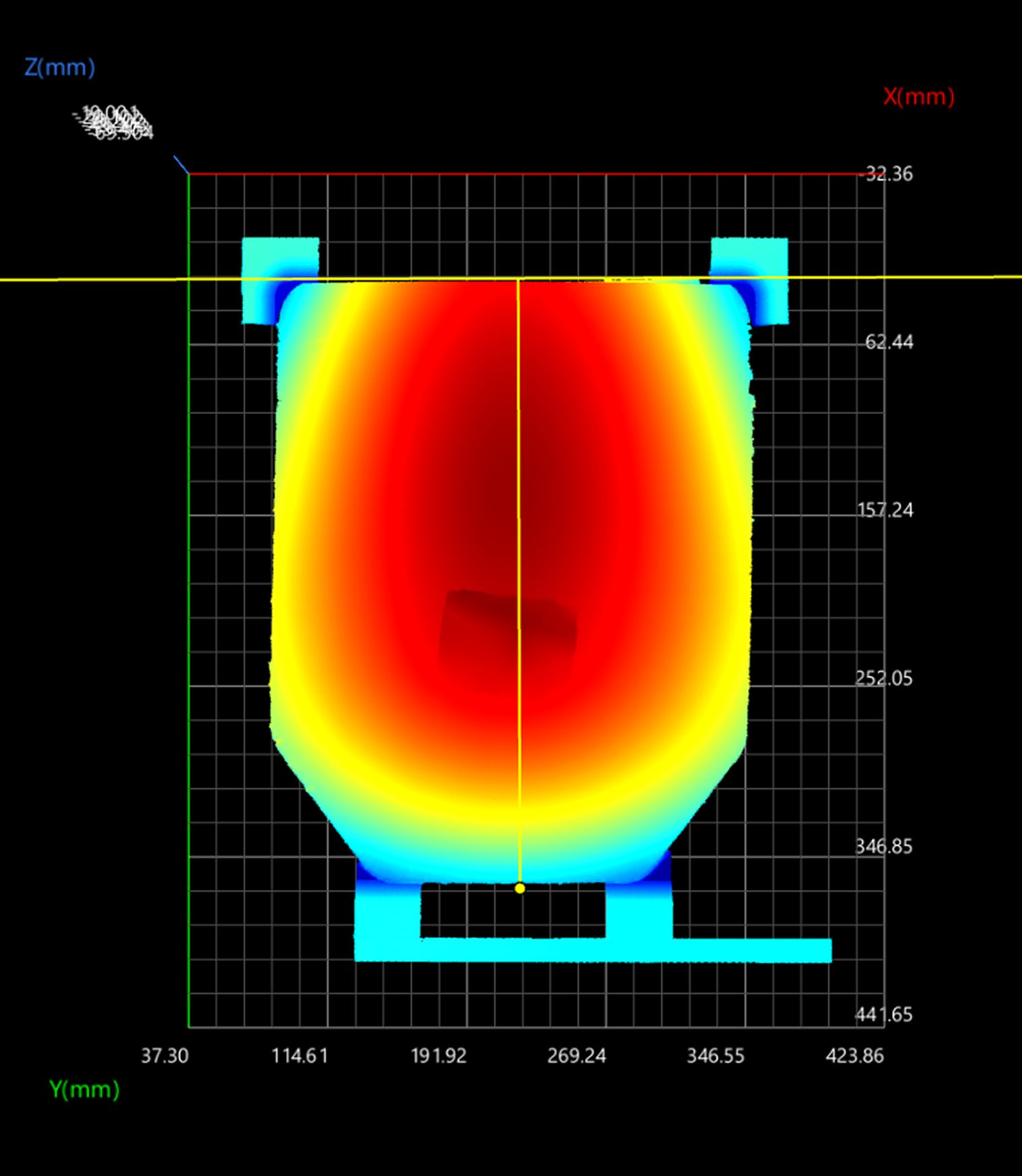

使用特征区域框选一部分长边数据。
-
使搜索方向大致垂直于边缘，以定位边缘点。此处保持默认值0°。
-
设置离群点百分比为15%，减少噪点干扰。
-
在输出栏，勾选中心点输出项。
步骤运行后，将输出弯板一侧长边数据的中心点。
-
-
拟合边缘直线

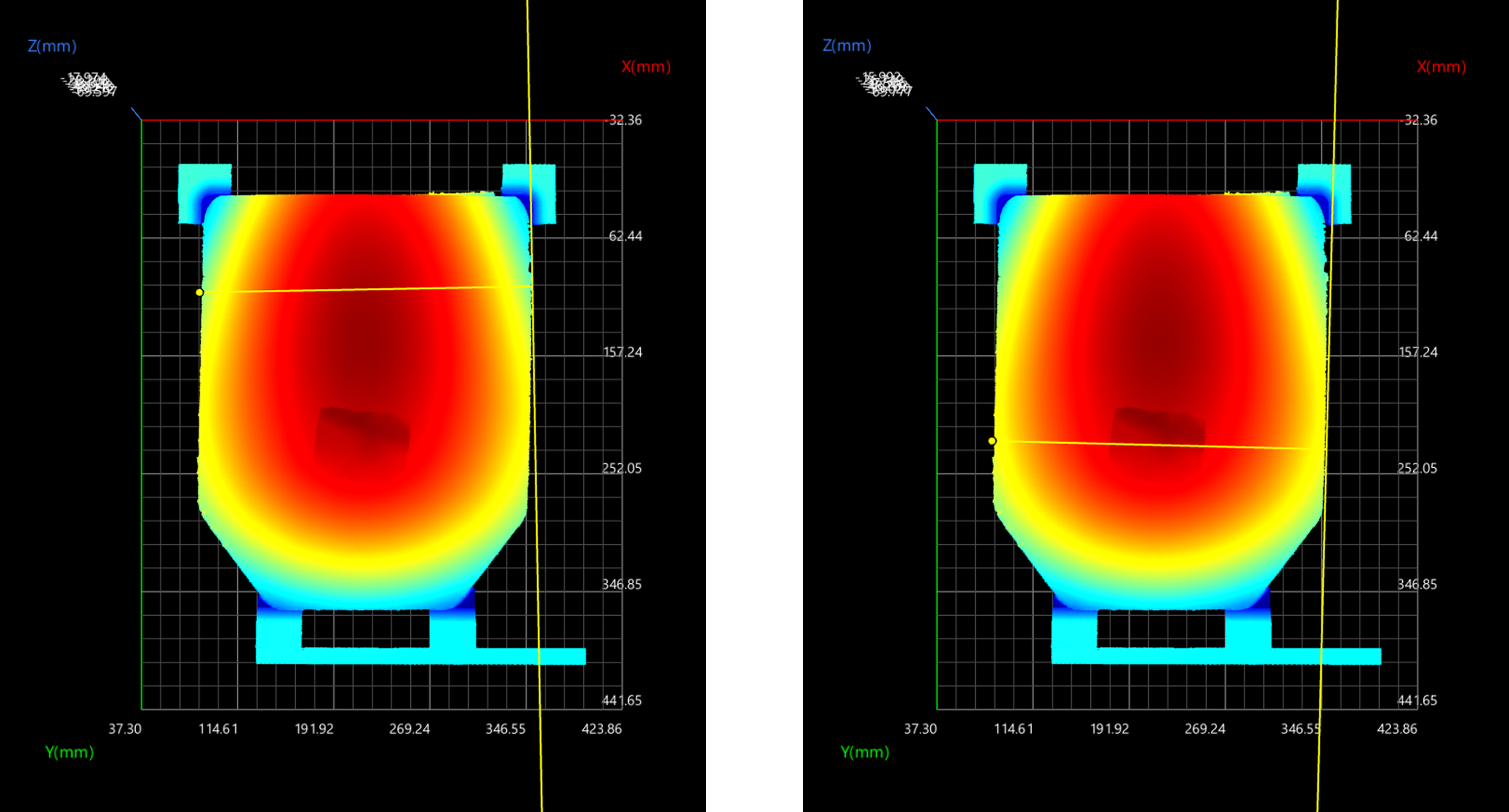

使用表面边缘拟合线步骤，从处理过的表面数据中，拟合出另一侧长边边缘直线。设置搜索方向为0°、离群点百分比为15%。在输出栏中，勾选边缘拟合线输出项。
步骤运行后，将输出弯板另一侧长边边缘直线。
-
计算宽度
使用通过特征测量尺寸步骤，计算特征点到直线的距离。在该步骤的输出栏中，勾选距离输出项。
步骤运行后，将输出弯板宽度。
-
-
测量弯板长度
长度测量一次即可。
-
获取中心点
使用表面边缘拟合线步骤，从处理过的表面数据中，提取出一侧短边数据的中心点（即特征点）。
该步骤的参数配置流程如下：
-
使用特征区域框选一部分短边数据。
-
使搜索方向大致垂直于边缘，以定位边缘点。此处设置为90°。
-
设置离群点百分比为15%，减少噪点干扰。
-
在输出栏，勾选中心点输出项。
步骤运行后，将输出弯板一侧短边数据的中心点。
-
-
拟合边缘直线
使用表面边缘拟合线步骤，从处理过的表面数据中，拟合出另一侧短边边缘直线。设置搜索方向为90°、离群点百分比为15%。在输出栏中，勾选边缘拟合线输出项。
步骤运行后，将输出弯板另一侧短边边缘直线。
-
计算长度
使用通过特征测量尺寸步骤，计算特征点到直线的距离。在该步骤的输出栏中，勾选距离输出项。
步骤运行后，将输出弯板长度。
-
至此，你已完成高精度弯板尺寸测量。
接下来，你可以根据测量结果，检测弯板的厚度和尺寸是否合格。
