获取结果

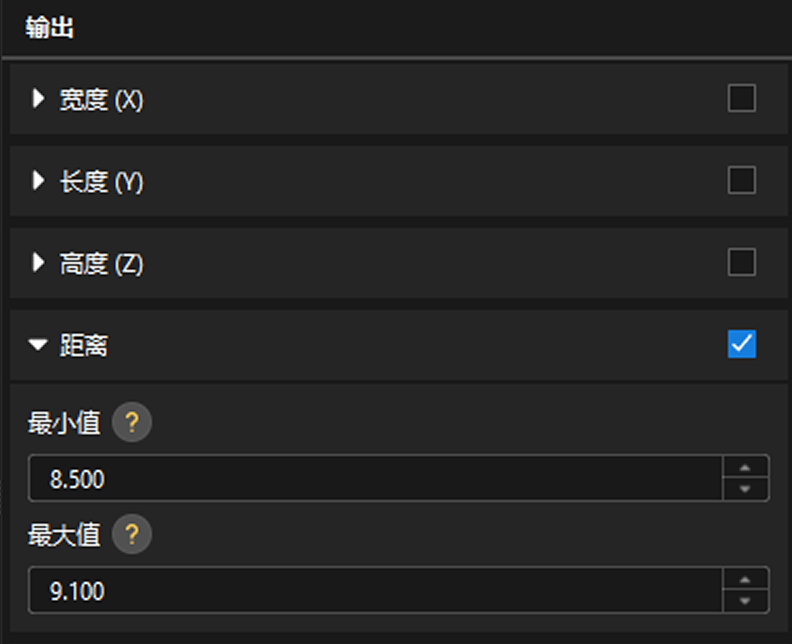

完成弯板厚度测量后，可选中通过特征测量尺寸步骤，然后为该步骤的输出项距离设置合格范围。

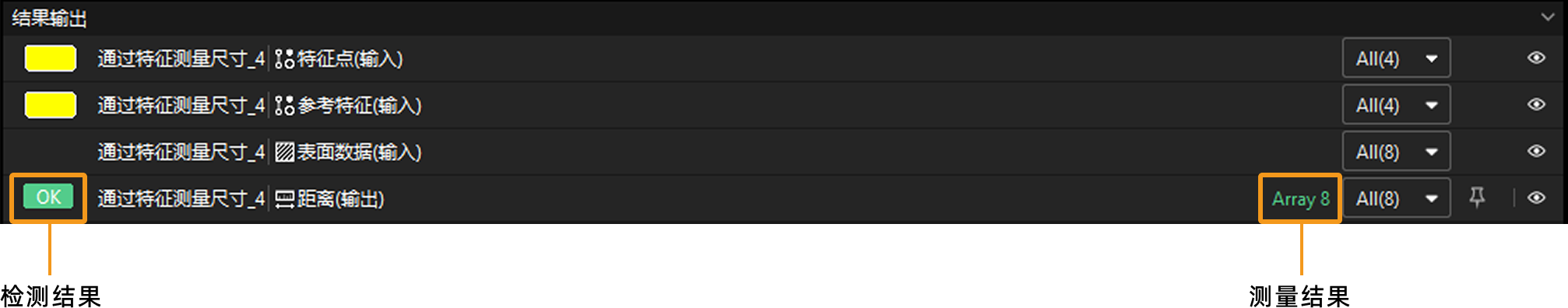

运行该步骤后，可在结果输出面板，获取厚度的测量和检测结果。

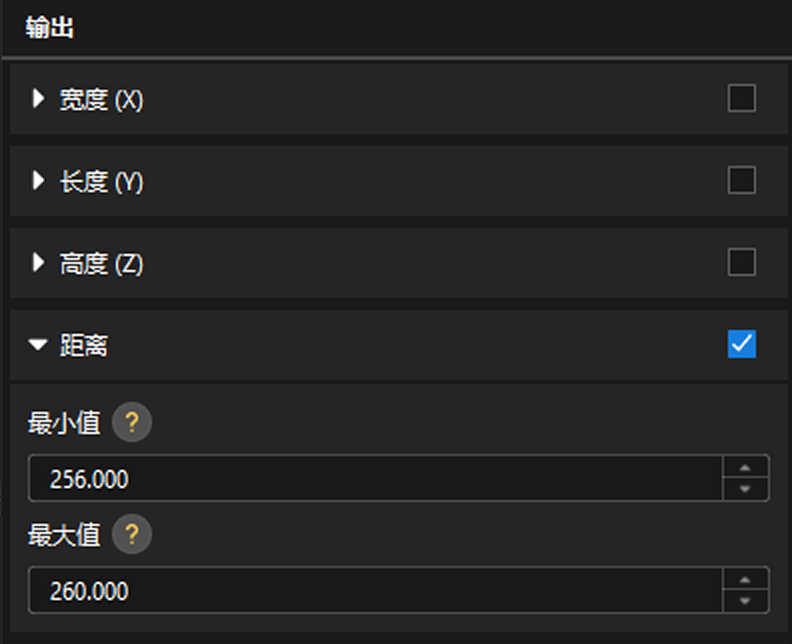

完成弯板宽度测量后，可选中通过特征测量尺寸步骤，然后为该步骤的输出项距离设置合格范围。

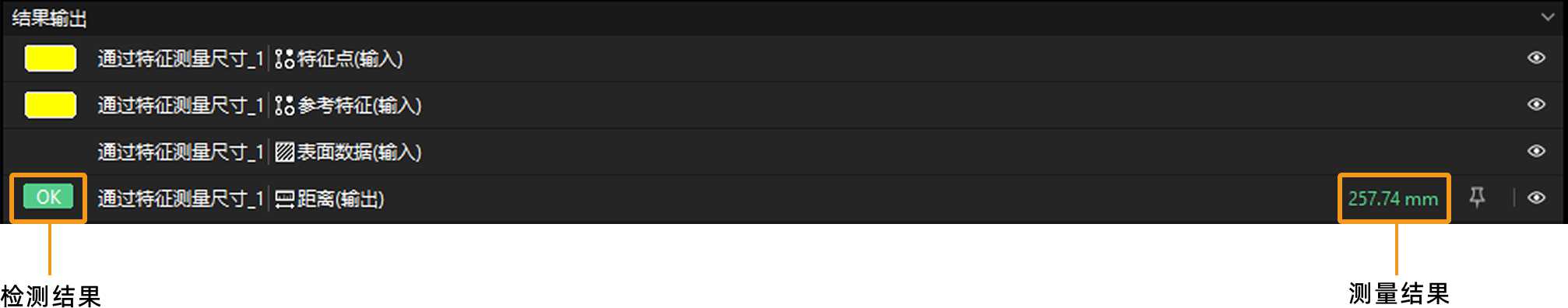

运行该步骤后，可在结果输出面板，获取宽度的测量和检测结果。

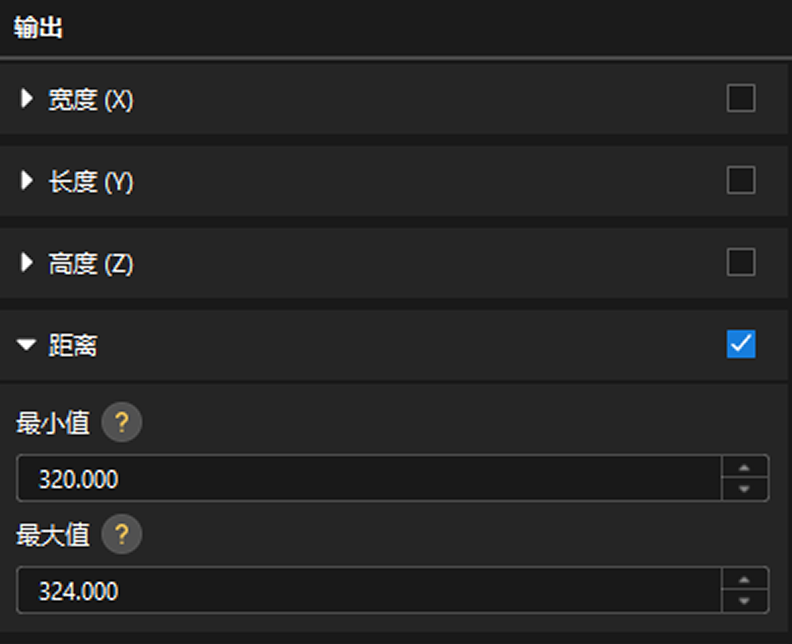

完成弯板长度测量后，可选中通过特征测量尺寸步骤，然后为该步骤的输出项距离设置合格范围。

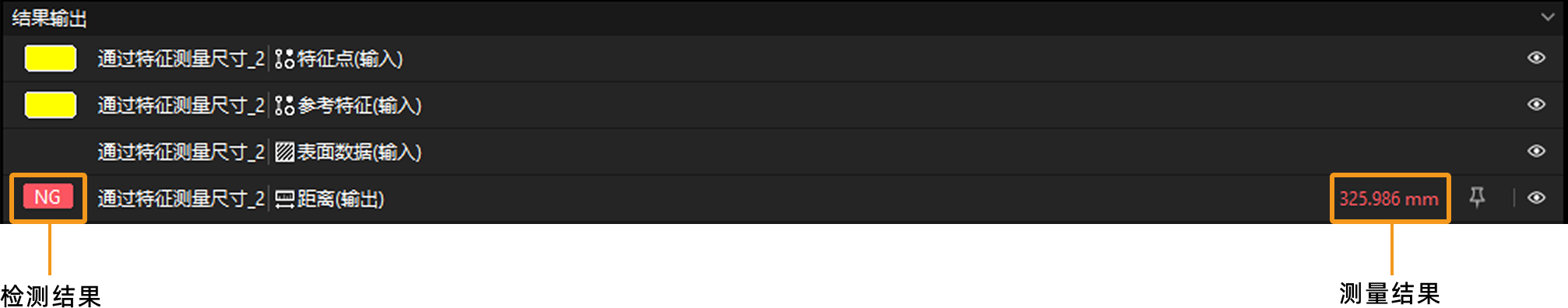

运行该步骤后，可在结果输出面板，获取长度的测量和检测结果。

弯板的检测结果取决于弯板厚度和尺寸的结果，即为整个工程的质量判定结果。在主界面的工具栏，单击输出管理按钮，为工程设置质量判定规则。

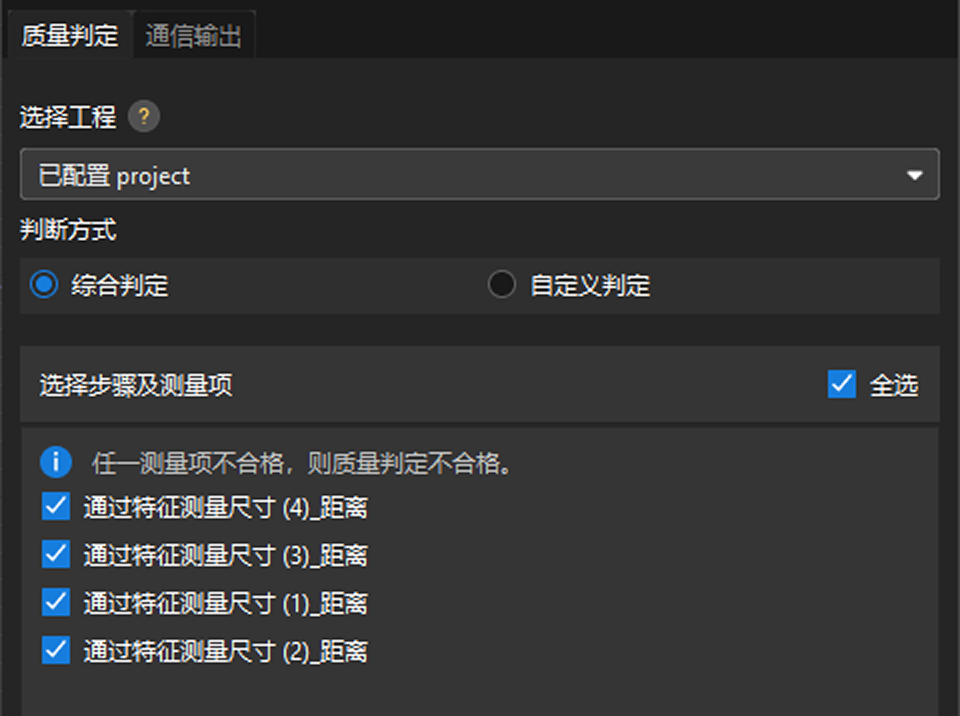

在质量判定选项卡下，选择该工程，设置判断方式为综合判定，然后勾选上述四个检测结果对应的输出项。

示例：

然后，单击应用按钮，保存设置。运行工程后，可在工程编辑区左上角查看工程的判定结果。

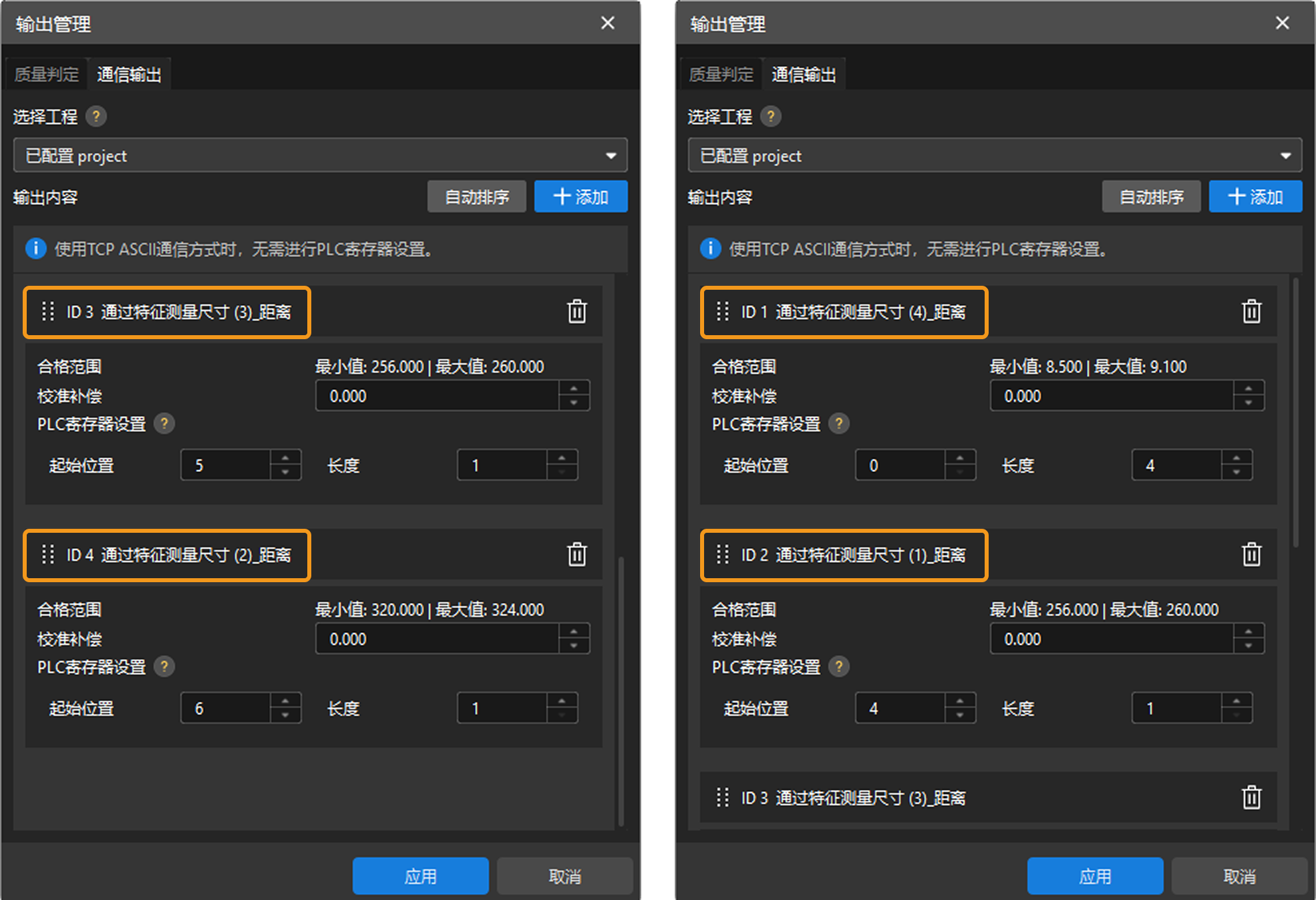

如需向外部设备发送测量结果和检测结果，可在输出管理窗口的通信输出选项卡下，设置相关内容。

至此，你已完成了弯板厚度与尺寸测量方案的部署。
