准备工作

选型

根据弯板的尺寸，推荐使用 Mech-Eye LNX-8300 型号的轮廓测量仪，该设备的视野、精度和测量范围可满足需求。关于该设备的详细技术参数，请参考 LNX-8300 技术参数。
安装说明

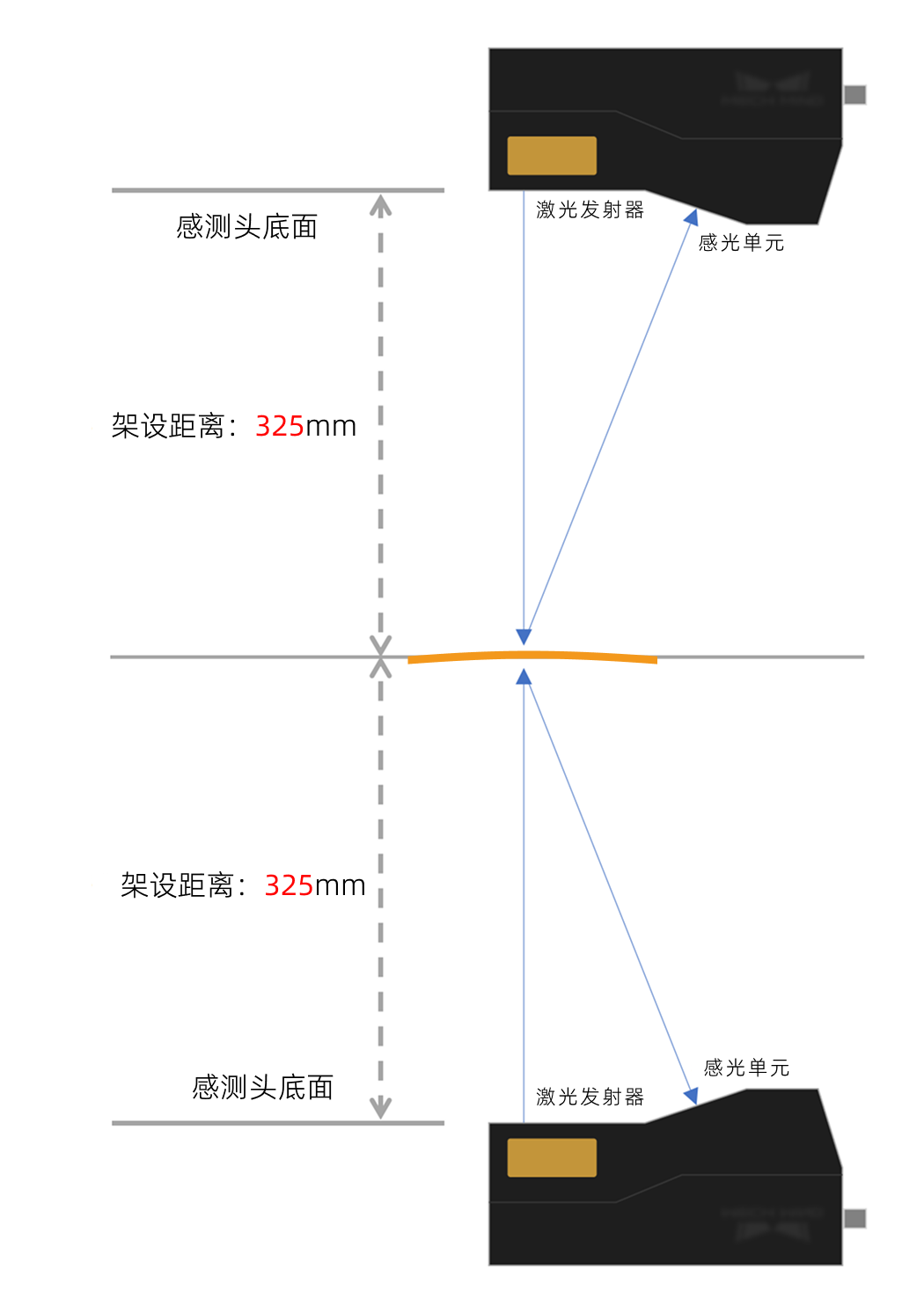

- 安装位置：两台轮廓测量仪的感测头应分别垂直于弯板两个表面安装，距离弯板表面 325mm，并确保每次采集能覆盖到整个弯板。若存在某些区域难以完整捕捉的情况，可以适当倾斜感测头，但须确保采集的图像清晰准确。
- 安装方式：使用固定架安装感测头，确保其稳固性。

  安装细节请查看安装与连接。

为了后续准确拼接两台设备扫描的表面数据至一个坐标系下，需要对轮廓测量仪进行标定。为此，请参考标定块设计与加工完成标定块的准备工作。

本案例所用标定块尺寸如下（单位：mm）：

3D 测量系统包含如下软件：

请访问下载中心，获取最新版本软件。

建议 Mech-MSR 2.1.1 软件搭配 Mech-Eye Viewer 2.5.3 及以上版本使用。

使用 Mech-Eye Viewer 软件连接设备，调节参数获得高质量图像数据后，可在 Mech-MSR 软件中进行轮廓测量仪标定。

完成标定后，应保存标定结果。标定结果即为多轮廓测量仪标定参数组，保存在方案文件夹下的calibration文件夹中。

采集与查看数据。

轮廓测量仪通过逐行扫描物体获取数据。每扫描一行将得到一条轮廓线，通过拼接多行轮廓线生成强度图和深度图。

查看采集与查看数据了解如何使用 Mech-Eye Viewer 采集高质量数据。

调试经验

在 Mech-MSR 软件中连接轮廓测量仪。

单击3D线激光轮廓测量仪步骤，在参数配置区，将相机模式设置为多台，并选择对应的多轮廓测量仪标定参数组，相机信息下所用设备的信息将自动更新。

本案例中使用了虚拟设备数据，因此启用了虚拟模式。查看3D线激光轮廓测量仪步骤了解详细的使用说明。
获取图像数据。

在 Mech-MSR 工程编辑区，单击3D线激光轮廓测量仪步骤卡片上的单步运行图标，即可触发数据采集，获得图像数据。

接下来，你可以继续在 Mech-MSR 软件中对获取的图像数据进行处理。
