创建点（2D）

您正在查看最新版本（V2.2.1）的文档。如果您想查阅其他版本的文档，可以点击页面右上角“切换版本”按钮进行切换。

■ 如果您不确定当前使用的产品是哪个版本，请随时联系梅卡曼德技术支持。

功能描述

该步骤可基于点、直线等几何特征创建2D点。

使用场景

该步骤主要用于生成特征点，实现辅助测量或作为后续几何计算的基础数据。

使用流程

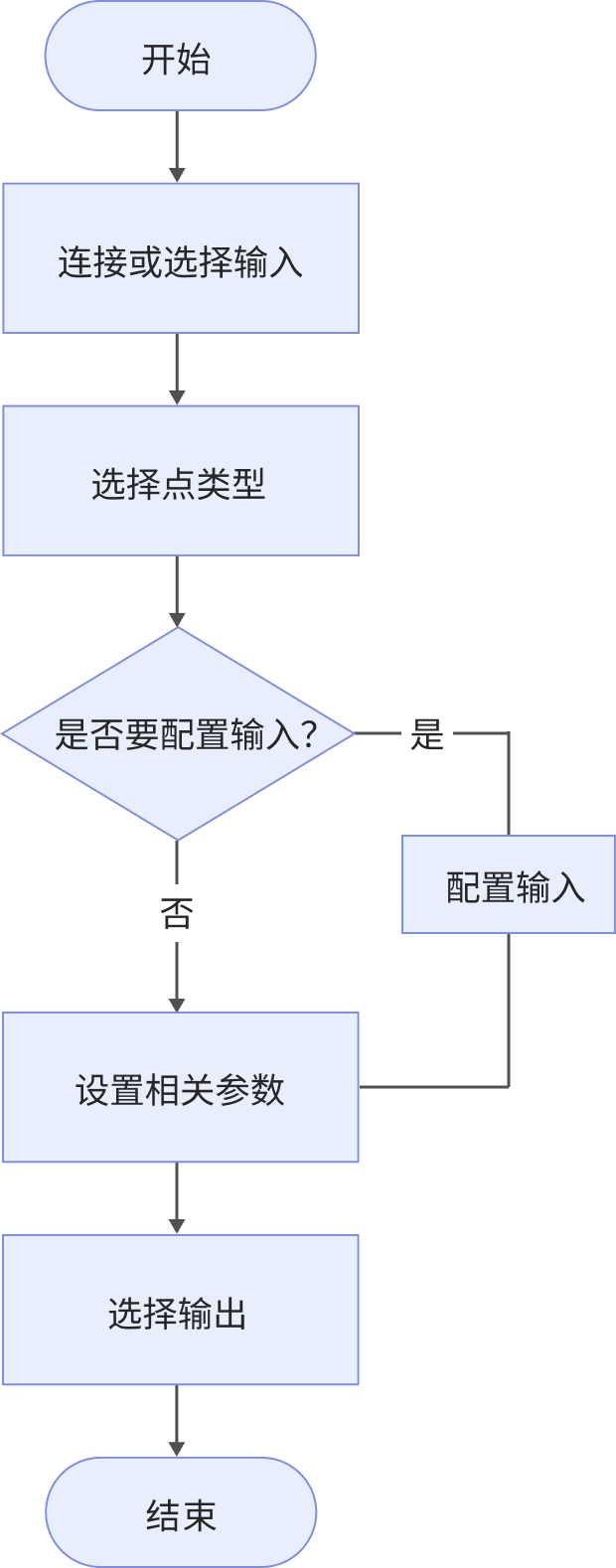

该步骤的使用流程如下：

create point 2d process

  1. 选择输入数据。连接对应的步骤端口，或者在参数设置区的输入栏下选择对应的输入数据。

  2. 在参数栏选择点类型，以确定创建点的方式，并在输入栏相应地选择输入数据。

  3. 参数栏有其他参数时，根据实际需求选择和调整参数。

  4. 在输出栏中勾选输出项，并单击输出项左侧的 ▶ 展开该项，输入合格范围的上限和下限。

  5. 运行步骤，并查看运行结果。

参数说明

点类型

参数描述：创建点的方式。

选择不同的类型的点时，需输入到步骤的几何特征和需调节的参数也不相同。具体对应关系如下：

点类型 需输入的几何特征 参数调节

固定点（自定义）

-

需在参数栏自定义固定点的X坐标值和Y坐标值，运行步骤后即可输出该固定点。

两直线相交点

直线1、直线2

步骤运行后，输出两条直线的交点。

线上投影点

直线、点

步骤运行后，输出点在直线上的投影点。无需调节其他参数。

给定点

点

步骤运行后，输出给定点。无需调节其他参数。

固定点（步骤输入）

点X坐标、点Y坐标

步骤运行后，输出该固定点。无需调节其他参数。

输出说明

勾选输出项后，步骤将增加对应的输出端口，步骤运行后将输出对应的数据。可根据实际测量需求选择对应的输出项。

如果输出项可展开（左侧有 ▶），则勾选后必须展开，然后设置上限和下限来确定该项的合格范围。如果输出的值在合格范围内，该测量项被判定为合格（OK），否则被判定为不合格（NG）。
输出项 说明

点X坐标

创建的点的X坐标值。

点Y坐标

创建的点的Y坐标值。

夹角

两直线间的夹角。

创建的点

根据选择的点类型创建的点，可作为其他步骤的输入。

错误排查

  • 各步骤通用的错误码，详见错误码列表。

  • 若错误码与错误信息不对应，请联系技术支持获取帮助。

CV-W6601

错误：两条直线不相交。

可能原因：

  • 输入的两条直线平行，无交点。

  • 输入的两条直线重合，无唯一交点。

解决方案：确保使用输入步骤的两条直线能得到唯一交点。
