ハンド・アイ・キャリブレーション(Eye to Eye)

現在ご覧いただいているのは未リリースのバージョンです(V1.8.2)。異なるバージョンを参照する場合は、画面右上のボタンから切り替えが可能です。

■ ご利用中のバージョンが分からない場合はお気軽にサポート窓口までご連絡ください。

以下では、カメラがEye to Eye方式で取り付けられている場合にキャリブレーションを実行する方法について説明します。

詳細な説明については、 2台カメラのキャリブレーション(Eye to Eye) をご参照ください。

事前準備

以下は、ハンド・アイ・キャリブレーションを実行する前に必要な事前準備です。

  • Mech-Mindビジョンシステムを構築します。

  • キャリブレーションに必要なものを準備します。

  • キャリブレーションボードの点群画像生成を調整します。

  • ロボット通信設定を行います。

ビジョンシステムを構築

ビジョンシステムのハードウェア設置 を参照してMech-Mindビジョンシステムの構築を完了させてください。

ハンド・アイ・キャリブレーションを実行するには、Mech-Eye Viewer、Mech-VisionおよびMech-Vizの使用が必要です。これらのソフトウェアがインストールされ、最新バージョンにアップグレードされていることを確認してください。

キャリブレーションに必要なものを準備

Eye to Eye取り付け方式を使用する場合、キャリブレーションを実行するにはキャリブレーションボードの使用が必要です。キャリブレーションボードは以下の要件を満たす必要があります。

  • キャリブレーションボードの白い円がはっきりと見えること、破損や曲げ変形がないことを確認してください。

  • キャリブレーションボードのコネクタをロボット先端のフランジに取り付け、そのコネクタにキャリブレーションボードを取り付けます。キャリブレーションボードがしっかりと取り付けられていること、ロボット先端のXY平面と平行であることを確認してください。

    ロボットフランジに取り外しができないハンドがある場合、キャリブレーションボードをハンドに直接固定します。

また、キャリブレーションを実行する前に、2つのカメラの視野が重なる領域の最下部中央をキャリブレーション開始位置として、ロボットを移動させます。

キャリブレーションボードの点群画像生成を調整

  1. Mech-Eye Viewerを起動し、カメラパラメータを調整します。

  2. 2D画像内のキャリブレーションボードがはっきり見え、露出過度や露出不足がないように、2Dパラメータを調整します。

  3. 3Dパラメータを調整して、キャリブレーションボードの白い円の点群が完全に見られるようにします。点群の変動範囲を小さくするために、点群後処理の中の表面平滑化ノイズ除去Normalに設定することを推奨します。

    現場では、環境光が複雑な場合、2D画像や点群への影響を軽減するために、遮光・補光することを推奨します。

  4. 上記の手順を完了することで、キャリブレーションボードの点群の画像品質が要件を満たしていることを確認します。

    正常 露出過度 露出不足

    2D画像

    normal-2d

    overexposure-2d

    underexposure-2d

    点群

    normal-3d

    overexposure-3d

    underexposure-3d

キャリブレーション前の設定

ロボットが標準インターフェース通信またはVizティーチング通信に対応している場合、自動キャリブレーション(Eye to Hand)の キャリブレーション前の設定 を参照して設定を行います。

Eye to Eyeキャリブレーションを実行するには、 カメラの取り付け方式を選択 画面で Eye to eye を選択します。

calibration ete calib preset ete

ロボットが標準インターフェース通信またはVizティーチング通信に対応していない場合、標準キャリブレーション法を使用する手動キャリブレーション(Eye to Hand)の キャリブレーション前の設定 を参照して設定を行います。

その他のキャリブレーションフローと比較して、Eye to Eyeのキャリブレーション前の設定は、以下の手順が異なります。

  1. カメラの取り付け方式を選択 画面で Eye to eye を選択します。

    calibration ete calib preset ete
  2. データの取得方法を選択 画面で、 標準キャリブレーション法 を選択します。

    calibration ete calib preset ete random

キャリブレーションの実行手順

カメラ接続

  1. カメラに接続 手順で、 カメラ一覧 から接続するサブカメラを選択して connect camera icon をクリックするか、ダブルクリックして接続します。

    calibration ete connect camera ete
  2. 上記の方法と同様にメインカメラに接続します。接続後、カメラIDの前に calibration ete master camera が表示されます。

    メインカメラを切り替えるには、カメラを選択し、メインカメラとして設定をクリックします。

  3. カメラ接続後、 一回キャプチャ または 連続キャプチャ をクリックします。

    calibration ete image capture ete
  4. 画像ビュー では、カメラが画像を正常に取得できることを確認した上で 次へ をクリックします。

    この手順では、メインカメラのみを使用して2D画像と深度画像を取得します。サブカメラの画像取得効果を確認するには、それをメインカメラに設定し、画像取得効果を確認してから元の設定に戻ります。

その他の手順

ロボットが標準インターフェース通信またはVizティーチング通信に対応している場合、自動キャリブレーション(Eye to Hand) を参照して残りの設定を行います。

ロボットが標準インターフェース通信またはVizティーチング通信に対応していない場合、 標準キャリブレーション法を使用する手動キャリブレーション(Eye to Hand) を参照して残りの設定を行います。

  • キャリブレーションボードの画像と位置姿勢を取得 手順で、ソフトウェアは2つのカメラを同時に使用して画像と位置姿勢を取得します。異なるカメラで取得したキャリブレーションボードの画像とキャリブレーションボードの白い円の情報を確認する場合、 画像と位置姿勢一覧 パネルでカメラを切り替えることができます。

  • 外部パラメータを計算 手順で、ソフトウェアは2つのカメラの外部パラメータに加え、サブカメラがメインカメラの座標系における位置姿勢の変換関係も計算します。

これで、キャリブレーション手順が完了しました。

キャリブレーション済みの外部パラメータによる2つのカメラの位置姿勢関係を計算

2つのカメラの外部パラメータを別々にキャリブレーションした後、ETEキャリブレーションで2つのカメラの位置姿勢関係を直接計算することができます。

キャリブレーション済みの外部パラメータで2つのカメラの位置姿勢関係を計算するには、以下の手順を実行します。

  1. Mech-Visionを起動し、ツールバーの カメラキャリブレーション(標準モード) をクリックします。すると、 キャリブレーション前の設定 画面が表示されます。

  2. キャリブレーションの実行方法を選択 画面で、 新なキャリブレーションを開始 を選択し、 次へ をクリックします。

    calibration calib preset new
  3. キャリブレーションのタスクを選択 画面で、ドロップダウンリストから その他のロボットのハンド・アイ・キャリブレーション を選択し、必要に応じて ロボットのオイラー角のタイプ を指定し、ロボットの座標系を選択してから 次へ をクリックします。

    calibration calib preset select robot other

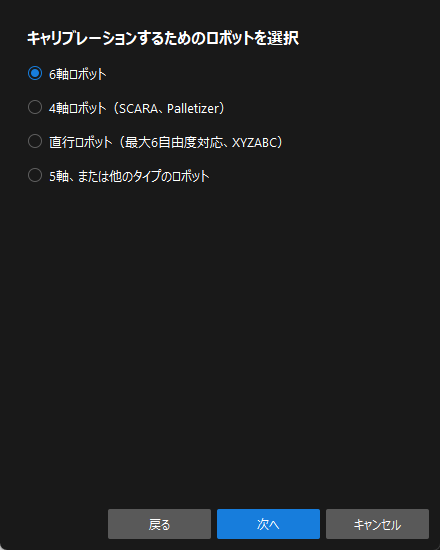

  4. キャリブレーションするためのロボットを選択 画面で、実際の状況に応じて 6軸ロボット4軸ロボット または 5軸、または他のタイプのロボット を選択してから、 次へ をクリックします。

    calibration ete calib preset select robot type
  5. カメラの取り付け方式を選択 画面で、 Eye to eye を選択して 次へ をクリックします。

    calibration ete calib preset ete
  6. データの取得方法を選択 画面で、 キャリブレーション済みの外部パラメータによる計算 を選択し、2つのカメラの外部パラメータファイルを選択してから 実行 をクリックします。すると、 キャリブレーション(Eye to Eye) 画面が表示されます。

    calibration ete calib preset ete calculate
  7. カメラに接続 手順で、カメラ一覧から接続するカメラを選択して connect camera icon をクリックするか、ダブルクリックして接続します。

  8. 繰り返して2番目のカメラに接続してから、下の 次へ をクリックします。

  9. 外部パラメータを計算 手順で、 外部パラメータを計算 をクリックします。

    calibration ete calcualte extri param ete quick

外部パラメータが計算した後、 点群ビュー パネルで融合された点群が表示されます。

外部パラメータファイルの切替え

Mech-Visionプロジェクトがカメラの外部パラメータファイルを使用している場合、ハンド・アイ・キャリブレーションが完了したら、Mech-Visionプロジェクトに使用されている外部パラメータファイルを新しいものに切り替える必要があります。

  1. カメラから画像を取得 ステップを選択します。

    change calibration parameter group
  2. ステップパラメータ から キャリブレーションパラメータグループchange calibration parameter group icon をクリックし、表示される画面で新しい外部パラメータファイルを選択します。

キャリブレーションに関するステータスコード

ハンド・アイ・キャリブレーションを行う際、ロボットとビジョンシステムが標準インタフェースを使用して通信している場合、ビジョンシステムからのデータにはコマンドの実行状態を示すステータスコードが含まれます。このステータスコードには正常な実行完了および異常なアラートが含まれ、ステータスコードに基づいてエラー処理を行うことができます。

キャリブレーションに関するエラーコード

エラーコード 意味

7001

キャリブレーション:パラメータエラーです

7002

キャリブレーション:Mech-Visionはキャリブレーションするためのフランジ位置姿勢を提供していません

7003

キャリブレーション:Mech-Visionはキャリブレーションするための関節角度を提供していません

7004

キャリブレーション:ロボットがキャリブレーションポイントに到達できませんでした

キャリブレーションに関する正常実行完了のコード

正常実行完了のコード 意味

7100

キャリブレーション:ロボットがキャリブレーションポイントに到達しました

7101

キャリブレーション:Mech-Visionから位置姿勢を取得しました

Mech-Visionプロジェクトでキャリブレーションの融合効果を確認

下図のようなプロジェクトを構築し、「出力がない場合に制御フローをトリガー」と「出力がある場合に制御フローをトリガー」にチェックを入れます。

calibration ete ete project

「点群をマージ」ステップをシングル実行すると、融合された点群が表示されます。下図に示すように、マージした後の出力点群は、融合された全体点群となります。左上にある View as Whole| 1 | 2 をクリックして点群を切り替えることができます。

calibration ete converged poin cloud
