표면의 홀 감지 및 측정

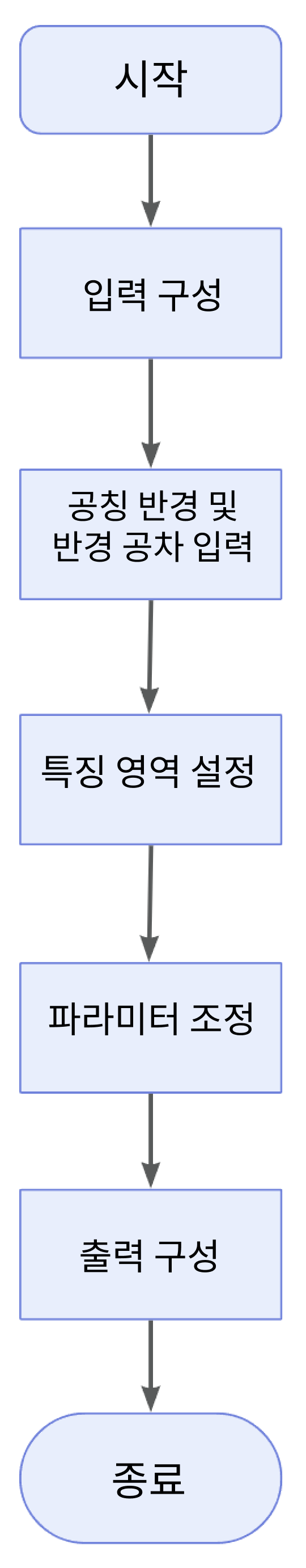

사용 방법
이 스텝의 사용 방법은 다음과 같습니다.
-
입력된 데이터를 가져옵니다. 해당 스텝의 포트를 연결하거나 파라미터 설정 영역의 입력 패널에서 해당 입력 데이터를 선택합니다.
-
파라미터 표시줄에 공칭 반경과 반경 허용 편차를 입력합니다.
-
특징 구역과 참조 평면(선택 가능)을 설정합니다.
-
출력 패널에서 출력 항목 옵션을 선택하고 출력 항목 왼쪽에 있는 ▶를 클릭하여 펼친 후 유효 범위의 최소값과 최대값을 입력합니다.
파라미터
| 파라미터 | 설명 | ||
|---|---|---|---|
공칭 반경 |
이 파라미터는 측정하고자 하는 홀의 반경을 나타내는데, 바로 원형 홀의 표준 반경입니다. |
||
반경 허용 편차 |
이 파라미터는 공칭 반경과 실제 측정값 사이의 최대 허용 편차(+/- 공칭 반경)를 뜻합니다. |
||
로컬 감지 사용 |
감지할 홀의 중심은 특징 영역에 위치해야 하고 로컬 감지 사용을 선택하려면 이 조건을 충족해야 하며, 그렇지 않으면 효과적인 측정을 수행할 수 없습니다.
|
||
뎁스 제한 사용 |
이 파라미터를 선택할 경우 데이터 포인트의 뎁스 임계값을 입력해야 하며 홀의 계산 과정에서 뎁스 값(측정 평면 또는 참조 평면에 대해)이 임계값보다 큰 포인트는 제거됩니다. |
||
특징 영역 |
감지할 홀이 특징 영역에 있도록 특징 영역을 조정합니다. 특징 구역을 설정하고 조정하는 방법에 대한 자세한 내용은 특징 영역 부분을 참조하십시오.
|
||
참조 평면 사용 |
홀 주위의 표면이 평평하지 않을 수 있습니다. 이런 경우, 감지된 원형 홀이 참조 평면에 위치하도록 참조 평면을 설정할 수 있습니다.
|
출력
해당 출력 항목을 선택한 후 스텝은 해당 출력 포트를 추가하고 스텝이 실행된 후 해당 데이터가 출력됩니다. 실제 측정 수요에 따라 해당 출력 항목을 선택할 수 있습니다.
|
확장 가능한 출력 항목을 선택하는 경우(왼쪽에 ▶ 표시 있음), 옵션을 선택한 후 확장한 다음 최소값과 최대값을 설정하여 옵션의 유효 범위를 확정해야 합니다. 출력 값이 유효 범위 내에 있을 경우 측정 항목은 합격(OK)으로, 반대로인 경우에는 불합격(NG)으로 판정됩니다. |
| 출력 항목 | 설명 |
|---|---|
원의 중심 X |
원형 홀 중심점 좌표의 X 값 |
원의 중심 Y |
원형 홀 중심점 좌표의 Y 값 |
원의 중심 Z |
원형 홀 중심점 좌표의 Z 값 |
반경 |
홀의 반경. |
원의 중심 |
홀의 중심점. |
오류 분석
|
CV-W3203
오류: '공칭 반경’의 값은 유효한 범위에 있지 않습니다.
가능한 원인 : '공칭 반경’이 너무 크거나 너무 작습니다.
해결 방법: '공칭 반경’이 너무 크거나 작지 않도록 재설정합니다.
CV-W3205
오류: '반경 공차’의 값은 유효한 범위에 있지 않습니다.
가능한 원인 : '반경 공차’가 너무 크거나 너무 작습니다.
해결 방법: '반경 공차’가 너무 크거나 작지 않도록 재설정합니다.
CV-W3206
오류: 원이 감지되지 않았습니다.
가능한 원인 :
-
특징 영역에 원이 포함되지 않습니다.
-
'기울기 보정' 파라미터의 설정이 적절하지 않습니다.
해결 방법:
-
특징 영역에 원이 포함되도록 재설정합니다.
-
'기울기 보정' 파라미터를 재설정합니다.
CV-W3207
오류: 재투영을 수행할 수 없습니다.
가능한 원인 :
-
특징 영역의 설정이 정확하지 않습니다.
-
'기울기 보정' 파라미터의 설정이 적절하지 않습니다.
해결 방법:
-
특징 영역을 재설정합니다.
-
'기울기 보정' 파라미터를 재설정합니다.
