표면의 특징점 위치 지정
사용방법

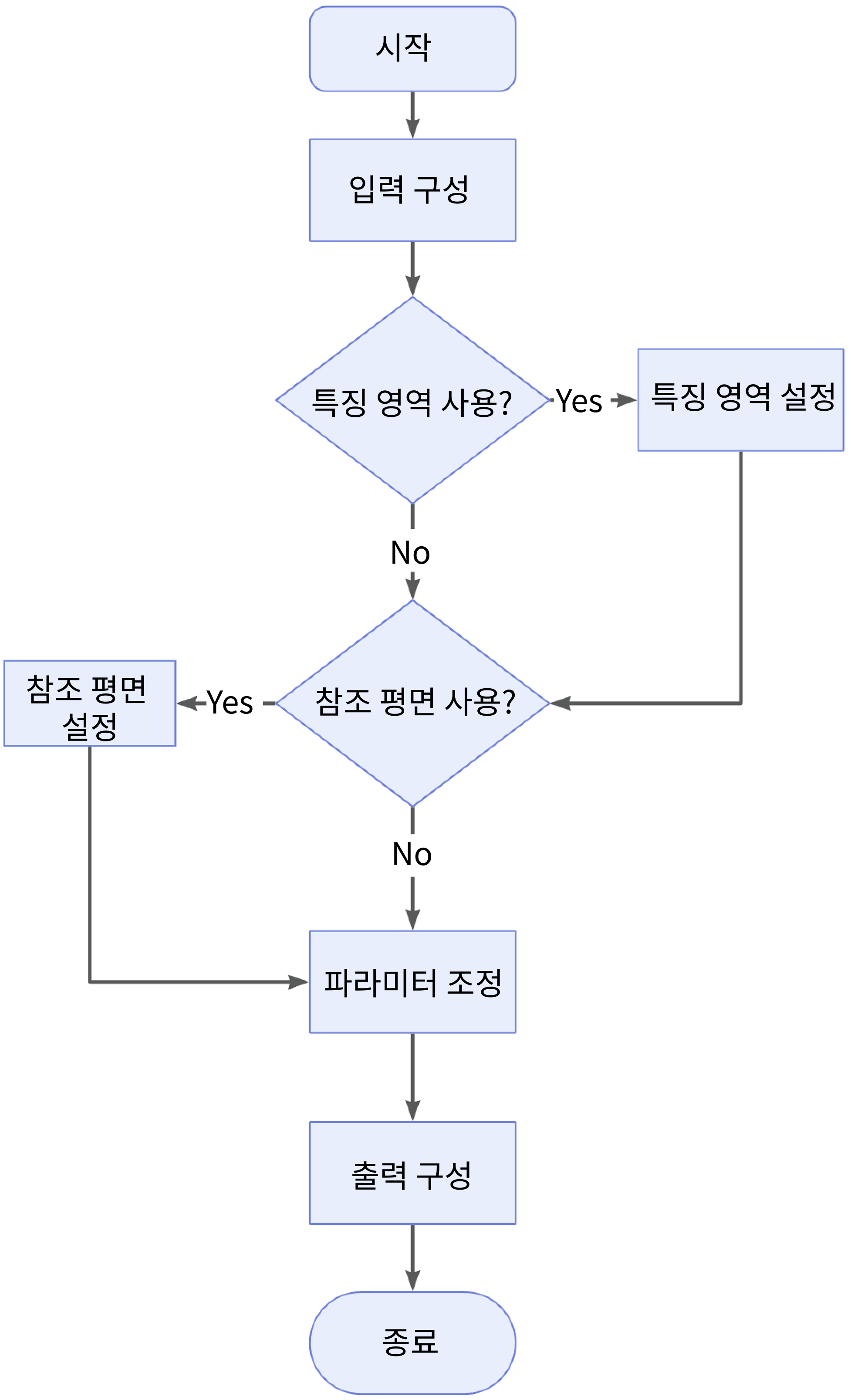

이 스텝의 사용 방법은 다음과 같습니다.
-
입력된 데이터를 가져옵니다. 해당 스텝의 포트를 연결하거나 파라미터 설정 구역의 입력 표시줄에서 해당 입력 데이터를 선택합니다.
-
특징 영역의 사용 여부를 결정합니다. 특징 영역을 사용할 경우 특징 영역 모드로 설정해야 합니다. 자세한 설명은 특징 영역 사용 부분을 참조하시기 바랍니다.
-
참조 평면의 사용 여부를 확인합니다. 참조 평면을 사용할 경우, 프로젝트 편집 영역에서 해당 포트를 선택하여 연결하거나 입력 표시줄 아래에 해당한 입력 데이터를 선택할 수 있습니다.
-
출력 표시줄에서 출력 항목 옵션을 선택하고 출력 항목 왼쪽에 있는 ▶를 클릭하여 펼친 후 유효 범위 내의 최소값과 최대값을 입력합니다.
파라미터
| 파라미터 | 설명 | ||
|---|---|---|---|
특징점 유형 |
이 파라미터는 특징점의 유형을 선택하는 데 사용됩니다. 특징점에 대한 설명은 특징점을 참조하세요. 값 리스트: 최소 X, 최대 X, 최소 Y, 최대 Y, 최소 Z, 최대 Z, 평균값, 중심값, 중앙값
|
||
특징 영역 사용 |
특징 영역은 알고리즘이 처리할 영역을 정의합니다. 이 옵션을 선택하면 스텝은 특징 영역 내부 또는 외부의 데이터만 처리합니다. |
||
특징 영역 모드 |
특징 영역 사용 옵션을 선택하면 이 파라미터를 사용하여 특징 영역 내부 또는 외부의 데이터를 처리할지 여부를 선택합니다. |
||
특징 영역 |
특징 영역을 설정하고 조정하는 방법에 대한 자세한 내용은 특징 영역 설정 부분을 참조하십시오. |
||
참조 평면 사용 |
이 옵션을 선택하면 참조 평면까지의 거리에 따라 특징점이 배치됩니다.
|
||
특징점 유형('참조 평면 사용' 옵션 선택) |
이 파라미터는 참조 평면을 사용할 때 특징점의 유형을 선택하는 데 사용됩니다. 값 리스트: 최소 Z, 최대 Z, 평균값 Z, 중앙값 Z (Z는 구역 내점에서 참조 평면까지의 거리)
|
출력
해당 출력 항목을 선택한 후 스텝은 해당 출력 포트를 추가하고 스텝이 실행된 후 해당 데이터가 출력됩니다. 실제 측정 수요에 따라 해당 출력 항목을 선택할 수 있습니다.
|
확장 가능한 출력 항목을 선택한 경우에는 ▶를 클릭하여 확장한 후, 최소값과 최대값을 설정하여 허용 범위를 결정해야 합니다. 출력값이 허용 범위 내에 있으면 측정 항목은 합격(OK)으로 판정되며, 허용 범위를 벗어나면 불합격(NG)으로 판정됩니다. |
| 출력 항목 | 설명 |
|---|---|
특징점 좌표 X |
특징점 좌표의 X 값 |
특징점 좌표 Y |
특징점 좌표의 Y 값 |
특징점 좌표 Z |
특징점 좌표의 Z 값 |
특징점 |
위치 지정된 특징점 |
오류 분석
|
CV-W2101
오류: 선택한 특징점 유형은 유효하지 않습니다.
가능한 원인: '참조 평면 사용' 옵션을 선택하지 않은 경우, 선택한 특징점 유형이 유효하지 않습니다.
해결 방법: 드롭다운 리스트에서 유효한 특징점 유형을 선택합니다.
