Mech-MSR에서 EtherNet/IP 통신 구성
이 부분에서는 EtherNet/IP 통신을 설정하는 방법에 대해 설명합니다.
구성 프로세스
EtherNet/IP 통신을 설정하는 구체적인 프로세스는 다음과 같습니다.
-
Mech-MSR 툴 바에서 통신 설정을 클릭합니다.
-

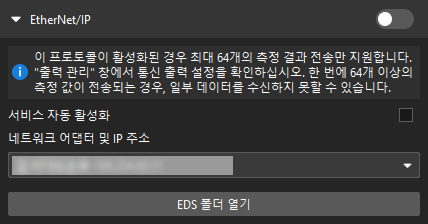

EtherNet/IP 왼쪽의 ▶ 아이콘을 클릭하여 설정을 확장합니다.
-
네트워크 어댑터 및 IP 주소 파라미터를 설정합니다. PLC IP 주소와 IPC IP 주소는 동일한 서브넷에 있어야 합니다.
-
EDS 폴더 열기를 클릭하여 폴더에 있는 EDS 파일(
Software EIP MSR.eds)을 가져옵니다. -
통신을 활성화합니다.
다음에 솔루션을 열 때 EtherNet/IP 통신 서비스가 자동으로 활성화되도록 하려면, 서비스 자동 활성화 옵션을 선택해야 합니다.
| 동시에 EtherNet/IP와 Adapter 프로토콜 모두에 대해 서비스 자동 활성화 옵션을 선택할 수 없습니다. |
일반 파라미터
return 명령어에 대한 실행 제한 시간
외부 장치에서 return 명령을 받은 후 유효한 응답을 받거나 제한 시간 초과가 발생할 때까지 허용되는 최대 대기 시간입니다. 기본값은 10초(10s)입니다.
Mech-MSR에서 통신을 설정한 후, EtherNet/IP로 이동하여 통신 프로세스를 확인할 수 있습니다.
