표면의 윤곽선 추출
기능 설명
이 스텝에서는 표면 데이터에서 윤곽선을 추출할 수 있습니다. 두 특징점의 연결선 또는 특징 구역의 중심선을 사용하여 XOY 평면에 수직인 단면을 형성하고 이 단면과 표면 데이터의 교차선을 추출하여 윤곽선을 생성합니다.

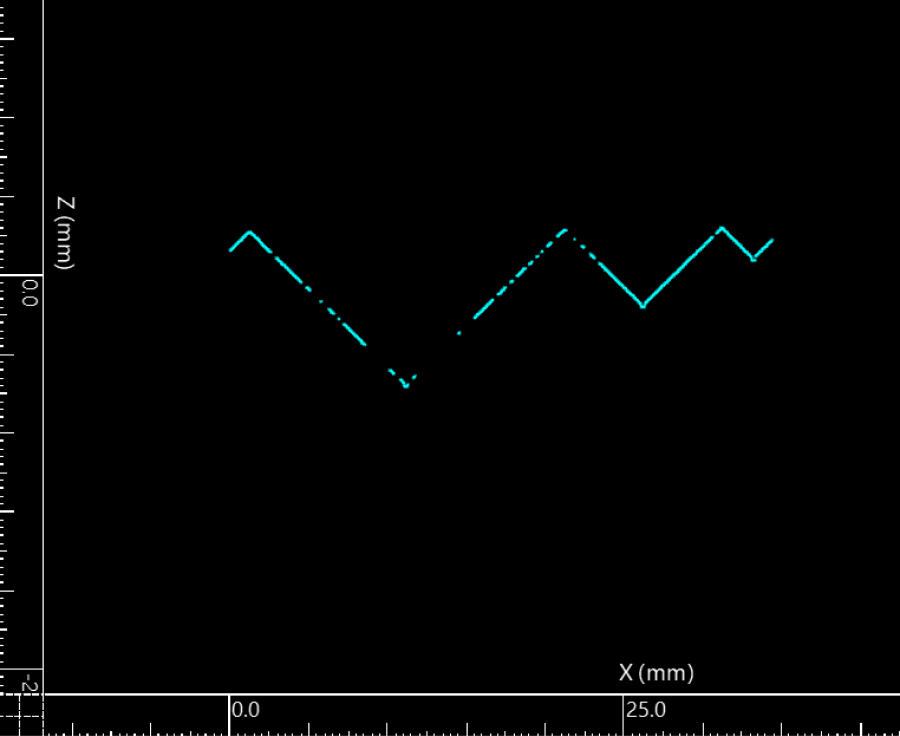

표면에서 추출한 교차선의 방향은 미확정이지만 이 스텝에서 최종 출력한 윤곽선은 XOZ 평면에 있습니다.

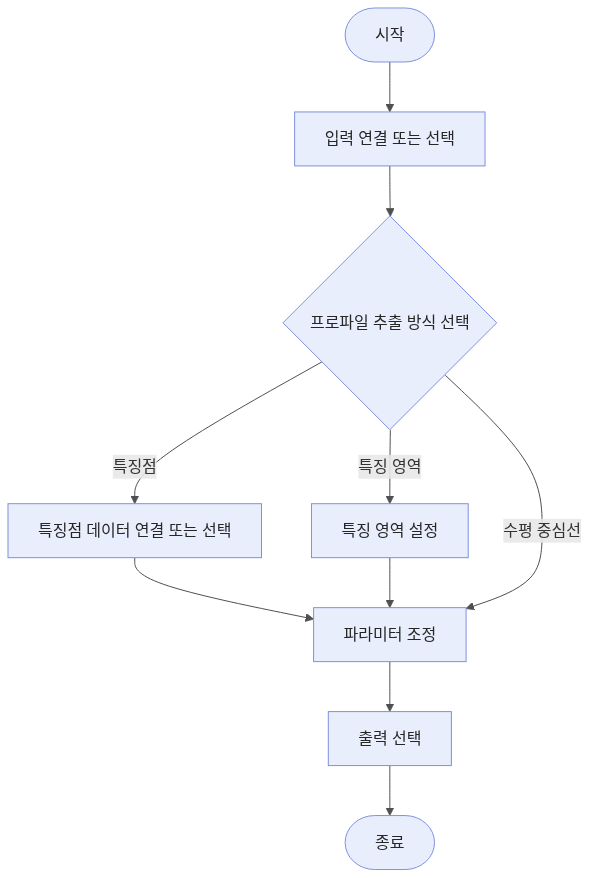

사용 프로세스
파라미터 설명
- 윤곽선 추출 방식
-
파라미터 설명: 표면 데이터에서 윤곽선을 캡처하는 방법입니다.
값 리스트: 특징 구역, 특징 포인트

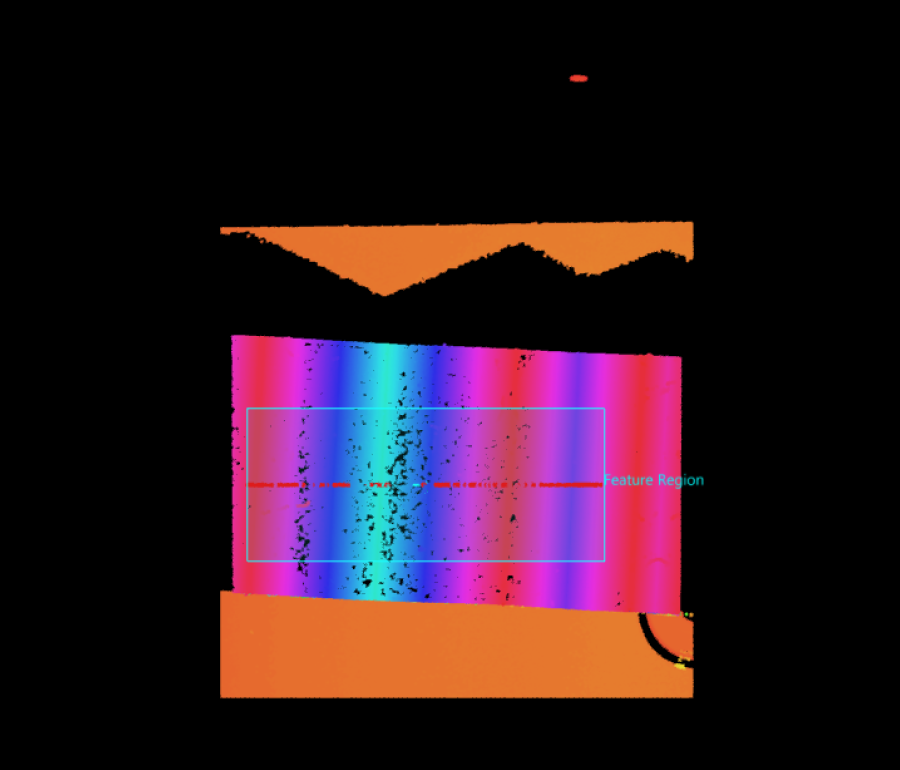

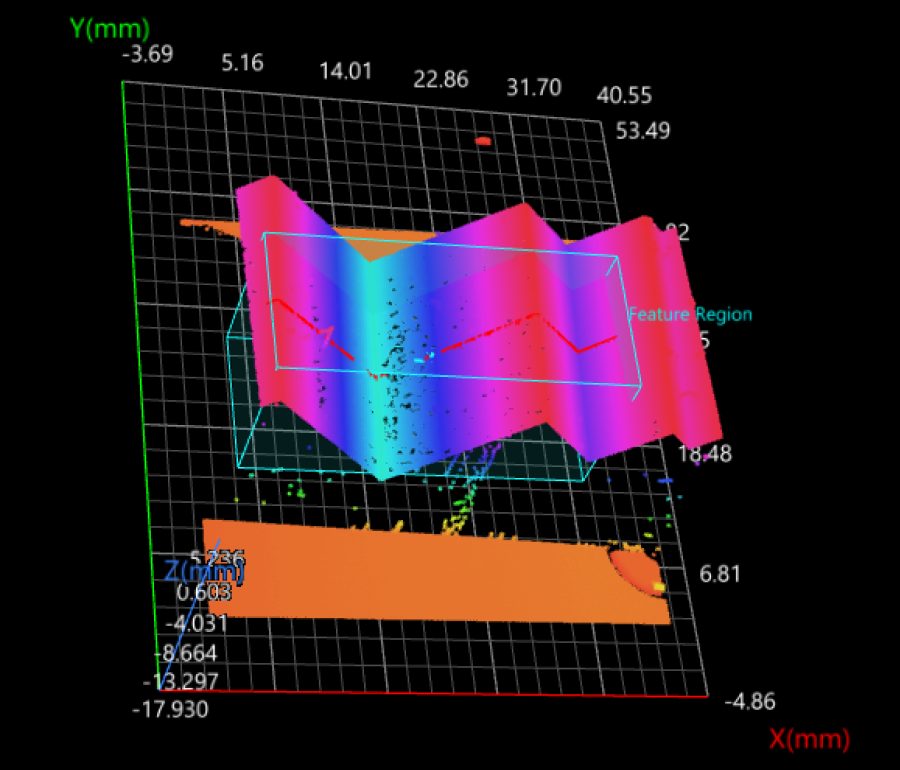

*특징 구역: 특징 구역을 설정하여 특징 구역의 중심선에 위치한 XOY 평면에 수직인 단면이 표면과 교차하여 윤곽선을 형성합니다.

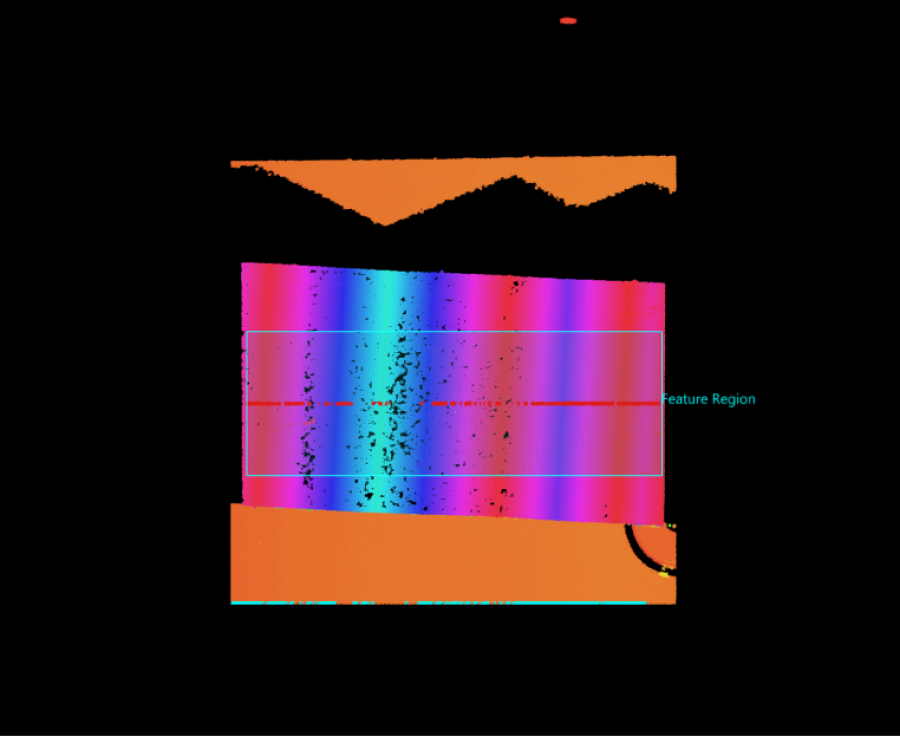

특징 구역의 중심선은 특징 구역의 초기 포즈 아래의 공간 좌표계 Y축 방향 두 변의 중간점의 연결선입니다.
특징 구역 설정 페이지에 들어가 특징 구역의 설정법을 알아보십시오. -

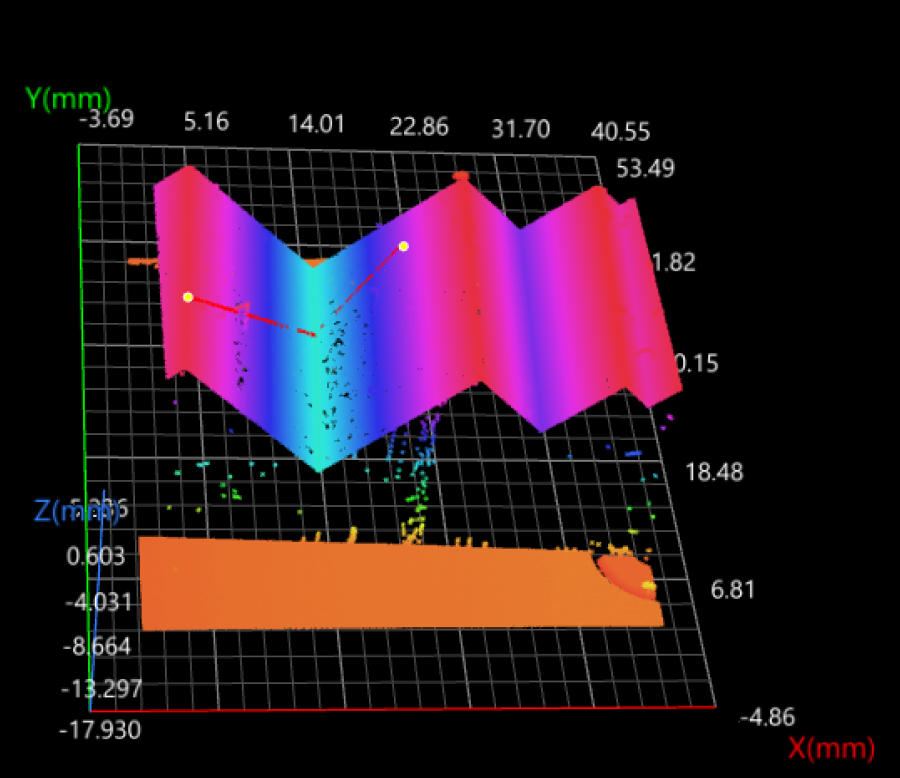

특징 포인트: 표면에서 두 개의 데이터 포인트를 특징점으로 선택하고 두 특징점이 연결된 XOY 평면에 수직인 단면과 표면이 교차하여 윤곽선을 형성하고 윤곽선의 끝점은 선택된 두 개의 특징점입니다.
스텝에 두 개의 특징점 입력 포트가 추가되여 해당 포트를 연결하거나 입력 파라미터 구역의 입력 표시줄에서 해당 입력 데이터를 선택해야 합니다.
-
|
특징 포인트는 교차선의 끝점을 직접 지정하여 표면에 수직인 단면을 형성할 수 있는 정확한 위치 정보를 제공합니다. 끝점의 위치를 명확하게 알고 있는 경우 특징 포인트를 사용하는 것이 더 적합합니다. 특징 구역은 단면의 위치를 자유롭게 정의할 수 있는 유연한 방법을 제공합니다. 더 넓은 구역에서 윤곽선을 추출하고 끝점을 지정할 필요가 없는 경우 특징 구역을 사용하는 것이 더 적절할 수 있습니다. |
- 평균 윤곽선
-
파라미터 설명: 특징 구역의 중심선 또는 특징 포인트에 수직인 연결 방향으로 데이터 포인트를 평균화하여 윤곽선을 생성합니다.
-
옵션 선택함:
-

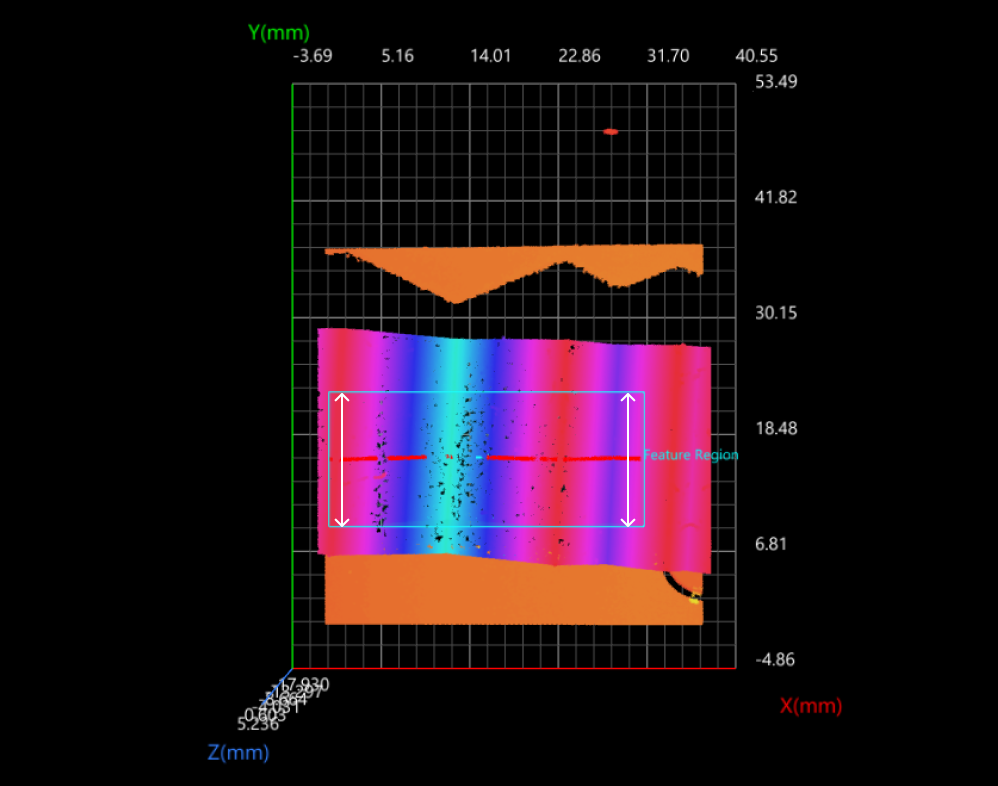

윤곽선 추출 방식이 특징 구역일 경우, 특징 구역에 수직인 중심선을 따라 특징 구역의 길이 범위 내에서 데이터 포인트 Z값의 평균값을 계산합니다. 평균으로 나눈 후 얻은 데이터 포인트(비울 수 있음)는 윤곽선을 구성합니다.
-
윤곽선 추출 방식이 특징 포인트일 경우, 특징점에 수직인 연결선 방향을 따라 평균 너비 범위 내에서 데이터 포인트 Z값의 평균값을 계산합니다. 평균으로 나눈 후 얻은 데이터 포인트(비울 수 있음)는 윤곽선을 구성합니다.
이는 특징점의 연결선 또는 특징 구역의 중심선으로 덮인 데이터 포인트 뿐만 아니라 주변의 데이터 포인트도 고려하여 구역의 특징을 보다 포괄적으로 설명합니다.
-
-
옵션 선택 안 함(기본 옵션):
평균 처리 없이 교차선의 원시 데이터 포인트(비울 수 있음)를 직접 사용합니다. 소프트웨어는 국부 특징을 더 많이 반영하는 특징 포인트 연결선 또는 특징 구역의 중심선을 포함하는 데이터 포인트만 고려합니다.
-
- 최소 유효 포인트
-
파라미터 설명: 평균 윤곽 옵션을 선택해야 유효합니다. 이 파라미터는 평균 너비 또는 특징 구역의 길이 범위 내에서 유효 포인트 개수의 비율을 제한하는 데 사용됩니다. 유효 포인트 개수의 실제 비율이 파라미터보다 낮으면 데이터 포인트가 존재하지 않는 것으로 판단됩니다.
윤곽선에 있는 일부 데이터 포인트가 존재하지 않는 것으로 판단되면 해당 구역이 너무 희박하다는 것을 뜻합니다.
- 세부정보 표시
-
파라미터 설명: 해당 파라미터 옵션을 선택하면 생성된 윤곽선이 원시 데이터에 표시됩니다.
출력 설명
해당 출력 항목을 선택한 후 스텝은 해당 출력 포트를 추가하고 스텝이 실행된 후 해당 데이터가 출력됩니다. 실제 측정 수요에 따라 해당 출력 항목을 선택할 수 있습니다.
|
출력 항목을 풀다운 할 수 있는 경우(왼쪽에 ▶ 표시 있음), 옵션을 선택한 후 풀다운 옵션에서 최소값과 최대값을 설정하여 유효 범위를 확정해야 합니다. 출력 값이 유효 범위 내에 있을 경우 측정 항목은 합격(OK)으로, 반대로인 경우에는 불합격(NG)으로 판정됩니다. |
| 출력 항목 | 설명 |
|---|---|
윤곽선 |
생성한 윤곽선 |
시작점 X 좌표 |
윤곽선의 시작점 좌표의 X 값 |
끝점 X 좌표 |
윤곽선의 끝점 좌표의 X 값 |
시작점 Y 좌표 |
윤곽선의 시작점 좌표의 Y 값 |
끝점 Y 좌표 |
윤곽선의 끝점 좌표의 Y 값 |
회전 각도 |
추출된 윤곽선이 Z축을 중심으로 한 회전 각도(X축과의 협각) |
