측정 시작
데이터 처리가 완료되면 PIN 상단 표면 데이터가 비교적 안정화됩니다. 다음 단계로, 이 데이터를 바탕으로 PIN의 높이를 측정할 수 있습니다.

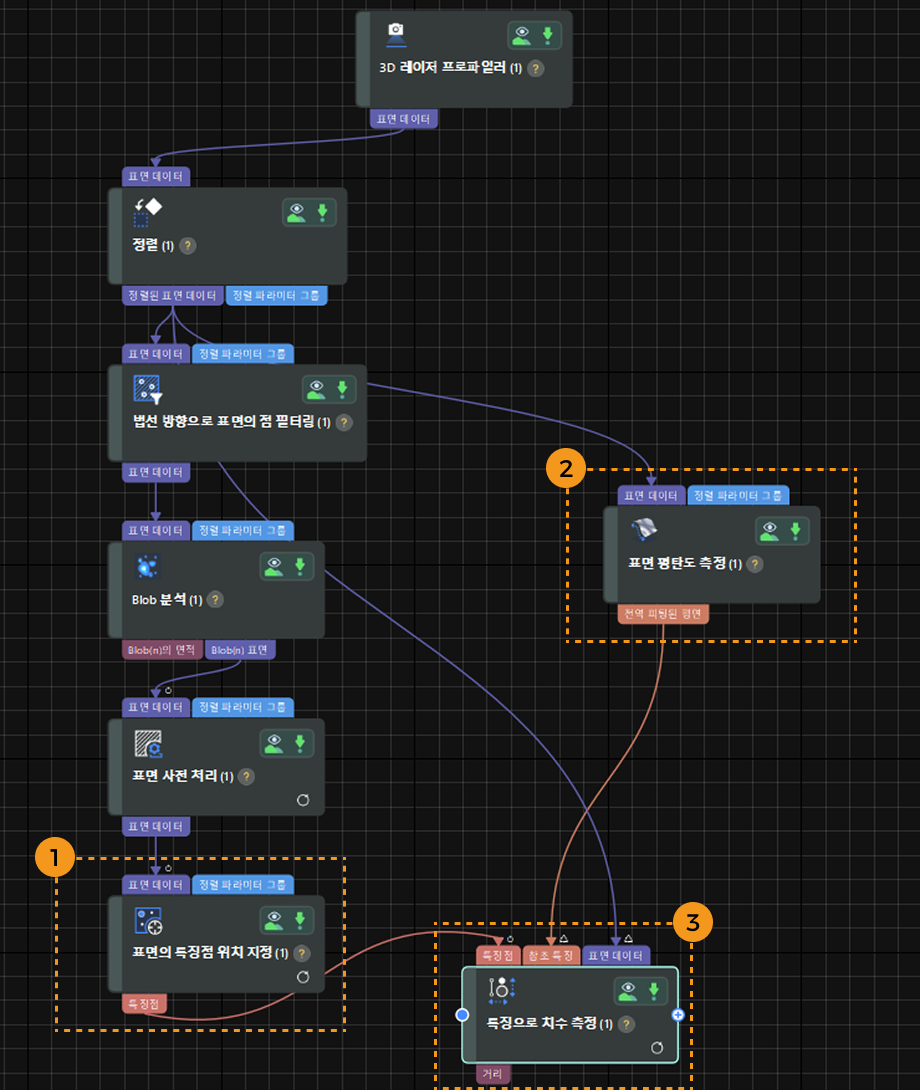

측정 프로세스
PIN 높이는 일반적으로 PIN 상단에서 기준면(예: PCB 기판 표면)까지의 거리를 의미합니다. 따라서, PIN 상단 표면 데이터의 중심점과 기준면 간 거리를 측정하여 PIN 높이를 획득할 수 있습니다.
-
중심점 획득
표면의 특징점 위치 지정 스텝을 사용하여 PIN 상단의 표면 데이터에서 중심점(또는 특징점)을 추출합니다. 이 중심점은 PIN 상단의 위치를 나타냅니다.
파라미터 구성 패널에서 특징점 유형을 '평균값'으로 설정합니다. 스텝이 실행되면 모든 핀 상단의 중심점이 출력됩니다.
-

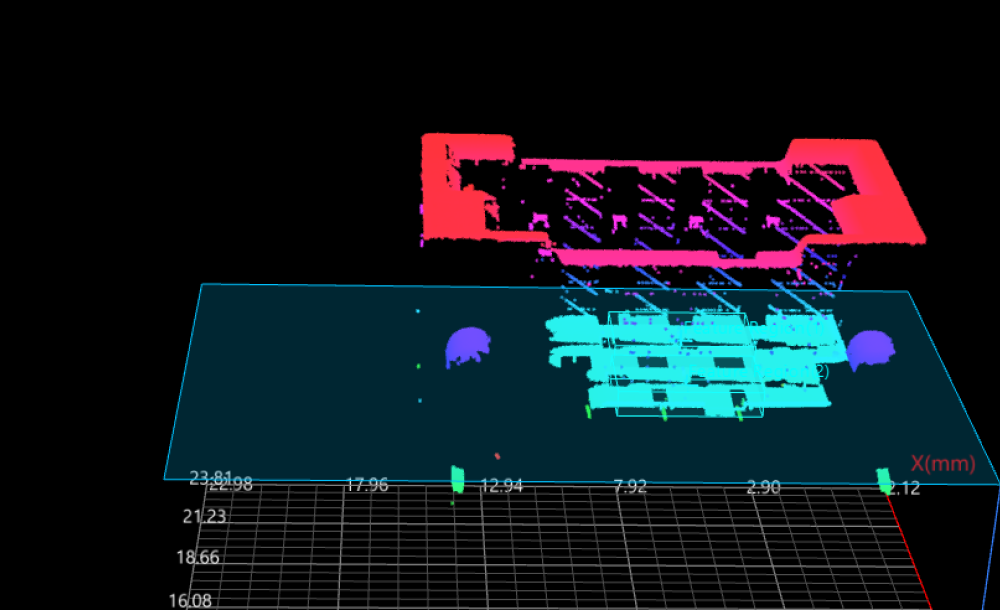

기준 평면 피팅
표면 평탄도 측정 스텝으로 기준 평면을 피팅합니다.
특징 영역을 사용하여 평면 데이터를 선택한 후, 데이터 필터링 파라미터(아래 그림 참조)를 설정하여 노이즈를 제거하고, 안정적이고 정확한 기준 평면을 확보합니다.
스텝 출력 패널에서 전역 피팅된 평면 옵션을 선택합니다. 스텝이 실행되면 피팅된 평면이 출력됩니다.
-

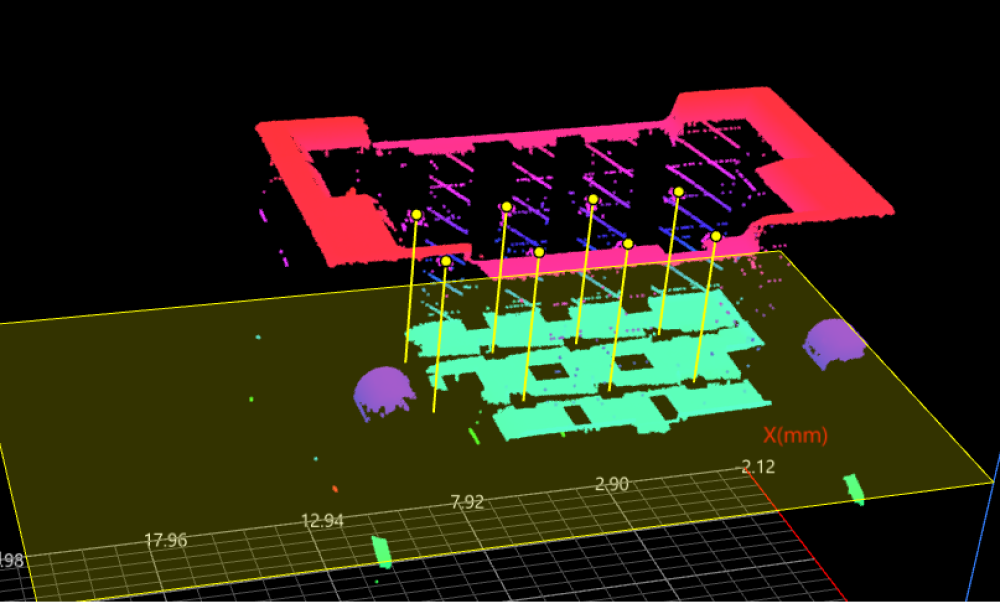

높이 측정
특징으로 치수 측정 스텝을 사용하여 Pin 높이를 측정합니다.
스텝 출력 패널에서 거리 옵션을 선택합니다. 스텝을 실행하면 각 중심점에서 기준 평면까지의 거리, 즉 PIN 높이가 출력됩니다.
이로써 고정밀 PIN 높이 측정이 완료되었습니다.
이제 측정 결과를 통해 핀의 높이가 규격에 부합하는지 판단할 수 있습니다.
