그레이스케일 범위별 픽셀 개수 통계

현재 최신 버전 (2.2.1)에 대한 매뉴얼을 보고 계십니다. 다른 버전에 액세스하려면 페이지 오른쪽 상단 모서리에 있는 '버전 전환' 버튼을 클릭하세요.

■ 현재 사용하고 있는 제품의 버전이 확실하지 않은 경우에는 언제든지 당사 기술 지원팀에 문의하시기 바랍니다.

기능 설명

이 스텝은 그레이스케일 이미지의 지정된 영역에서 설정한 그레이스케일 임곗값 범위를 만족하는 픽셀의 개수를 통계하는 데 사용됩니다.

이 스텝은 이미지 전체 또는 지정된 영역 내에서 특정 그레이스케일 범위에 속하는 픽셀 개수를 통계해야 하는 시나리오에 적합합니다.

예를 들어 밝은 반점, 어두운 반점 또는 특정 그레이스케일 영역의 픽셀 수 변화를 통계하거나, 대상 영역에서 특정 그레이스케일 성분이 차지하는 비율을 판단하거나, 임곗값 분할 결과를 정량적으로 분석하는 기준으로 사용할 수 있습니다.

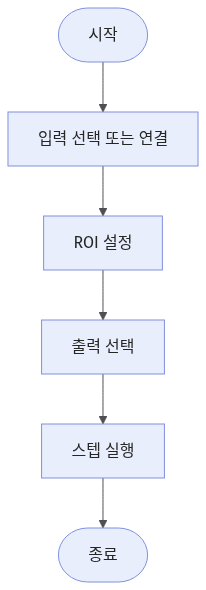

이 스텝의 사용 방법은 다음과 같습니다.

입력 데이터를 선택합니다. 프로젝트 편집 영역에서 해당 스텝 포트를 연결하거나, 파라미터 설정 영역의 입력 섹션에서 해당 입력 데이터를 선택합니다.
ROI를 설정합니다.
하나 이상의 그레이스케일 임곗값 범위를 설정합니다.
출력 섹션에서 출력 항목을 선택하고, 측정 항목의 합격 범위를 설정합니다.
스텝을 실행하고 실행 결과를 확인합니다.

입력 항목	설명
그레이스케일 이미지	픽셀 개수를 통계하는 데 사용되는 그레이스케일 이미지입니다.
정렬 파라미터 그룹	선택 입력입니다. 입력한 후 대상 물체의 포즈 변환에 따라 ROI의 포즈를 동기화하여 조정할 수 있습니다.

입력 항목

설명

그레이스케일 이미지

픽셀 개수를 통계하는 데 사용되는 그레이스케일 이미지입니다.

정렬 파라미터 그룹

선택 입력입니다. 입력한 후 대상 물체의 포즈 변환에 따라 ROI의 포즈를 동기화하여 조정할 수 있습니다.

파라미터	설명
ROI 설정	이 파라미터는 픽셀 통계를 수행할 이미지 영역을 설정하는 데 사용됩니다. 스텝 실행 시 ROI 내에서 그레이스케일 값이 설정한 임곗값 범위에 속하는 픽셀 수만 통계합니다. 2D ROI 설정을 참조하여 ROI를 설정하고 조정하는 방법을 확인하세요.
임곗값 범위	이 파라미터를 사용하여 하나 이상의 그레이스케일 값 범위(닫힌 구간)를 설정할 수 있습니다. 입력된 그레이스케일 이미지에 대해 픽셀 통계를 수행할 때, 이 범위들에 속하는 픽셀 수를 집계합니다. 여러 범위를 설정한 경우, 범위 사이에 중복되는 그레이스케일 값이 있더라도 해당 픽셀은 중복 집계되지 않습니다.

파라미터

설명

ROI 설정

이 파라미터는 픽셀 통계를 수행할 이미지 영역을 설정하는 데 사용됩니다. 스텝 실행 시 ROI 내에서 그레이스케일 값이 설정한 임곗값 범위에 속하는 픽셀 수만 통계합니다.

2D ROI 설정을 참조하여 ROI를 설정하고 조정하는 방법을 확인하세요.

임곗값 범위

이 파라미터를 사용하여 하나 이상의 그레이스케일 값 범위(닫힌 구간)를 설정할 수 있습니다. 입력된 그레이스케일 이미지에 대해 픽셀 통계를 수행할 때, 이 범위들에 속하는 픽셀 수를 집계합니다.

여러 범위를 설정한 경우, 범위 사이에 중복되는 그레이스케일 값이 있더라도 해당 픽셀은 중복 집계되지 않습니다.

출력 항목	설명
마스크	임곗값 분할로 생성된 단일 채널 이진화 이미지입니다. 설정한 임곗값 범위 내의 픽셀은 255(흰색), 그 외의 픽셀은 0(검은색)으로 설정됩니다.
픽셀 개수	그레이스케일 값이 설정한 임곗값 범위에 속하는 픽셀 수입니다.

출력 항목

설명

마스크

임곗값 분할로 생성된 단일 채널 이진화 이미지입니다. 설정한 임곗값 범위 내의 픽셀은 255(흰색), 그 외의 픽셀은 0(검은색)으로 설정됩니다.

픽셀 개수

그레이스케일 값이 설정한 임곗값 범위에 속하는 픽셀 수입니다.
